Sony HCD-C70 - Page 36

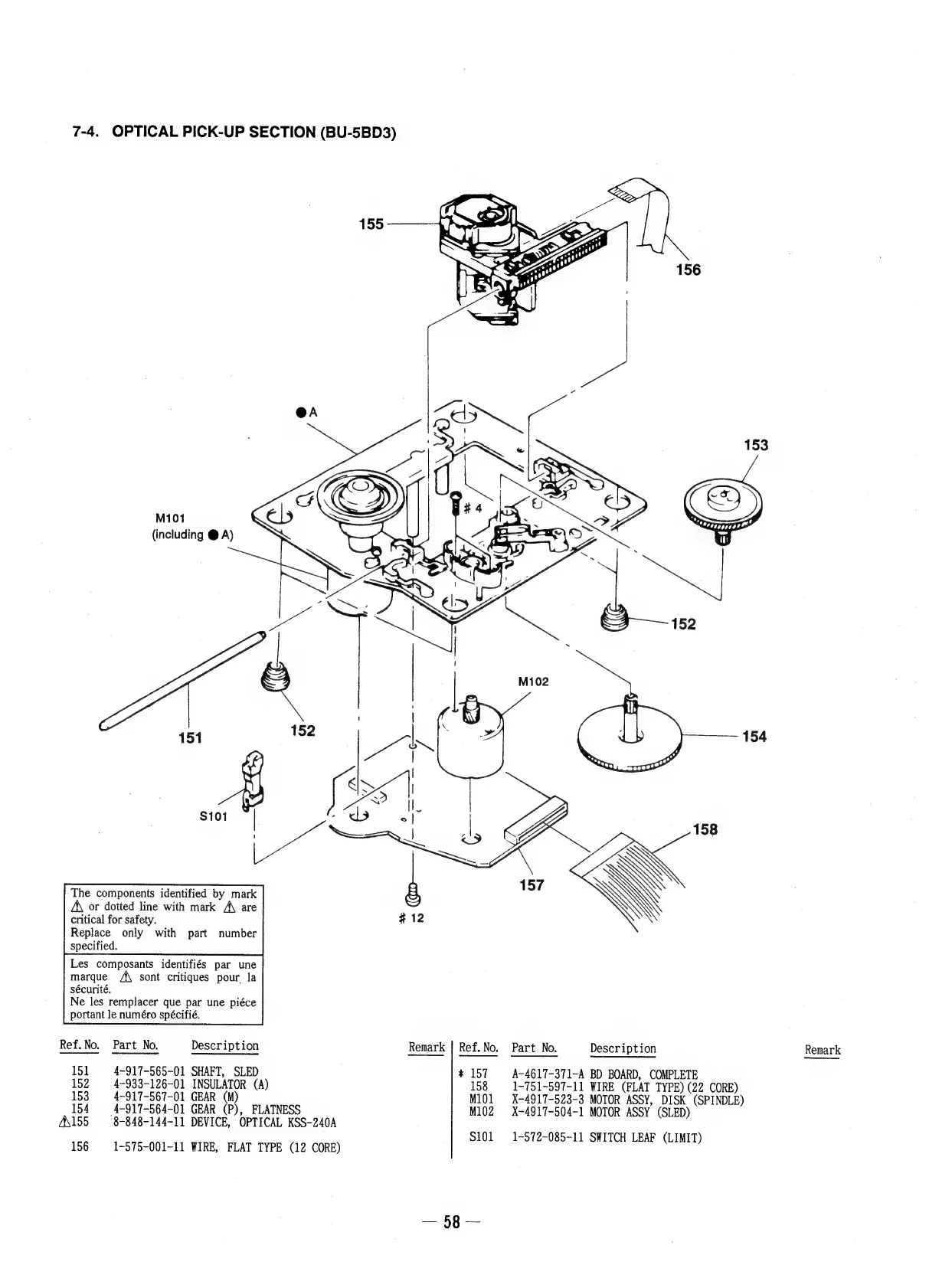

7-4. OPTICAL PICK-UP SECTION (BU-5BD3)
156
153
’
MQ
_
M101
(including @ A)
157
The components identified by mark
A\ or dotted line with mark A\ are
critical for safety.
Replace only with part number
specified.
Les composants identifiés par une
marque /\ sont critiques pour la
sécurité.
Ne les remplacer que par une piéce
portant le numéro spécifié.
Ref.No.
Part
No.
Description
Remark
|
Ref.No.
Part
No.
Description
Remark
151
4-917-565-01
SHAFT,
SLED
*
157
A-4617-371-A
BD
BOARD,
COMPLETE
152
4~933-126-01
INSULATOR
(A)
158
1-751-597-11
WIRE
(FLAT
TYPE)
(22
CORE)
153
=
4-917-567-01
GEAR
(M)
M101
X-4917-523-3
MOTOR
ASSY,
DISK
(SPINDLE)
154
4-917-564-01
GEAR
(P),
FLATNESS
M102
X~4917-504-1
MOTOR
ASSY
(SLED)
A\155
=:
8-848-
144-11
DEVICE,
OPTICAL
KSS-240A
S101 1-572-085-11 SWITCH LEAF (LIMIT)
156 1-575-001-11 WIRE, FLAT TYPE (12 CORE)
