Sony HXR-MC1500C Service Manual

HXR-MC1500C/MC1500P/MC2000E/MC2000J/MC2000N/MC2000U
2-1

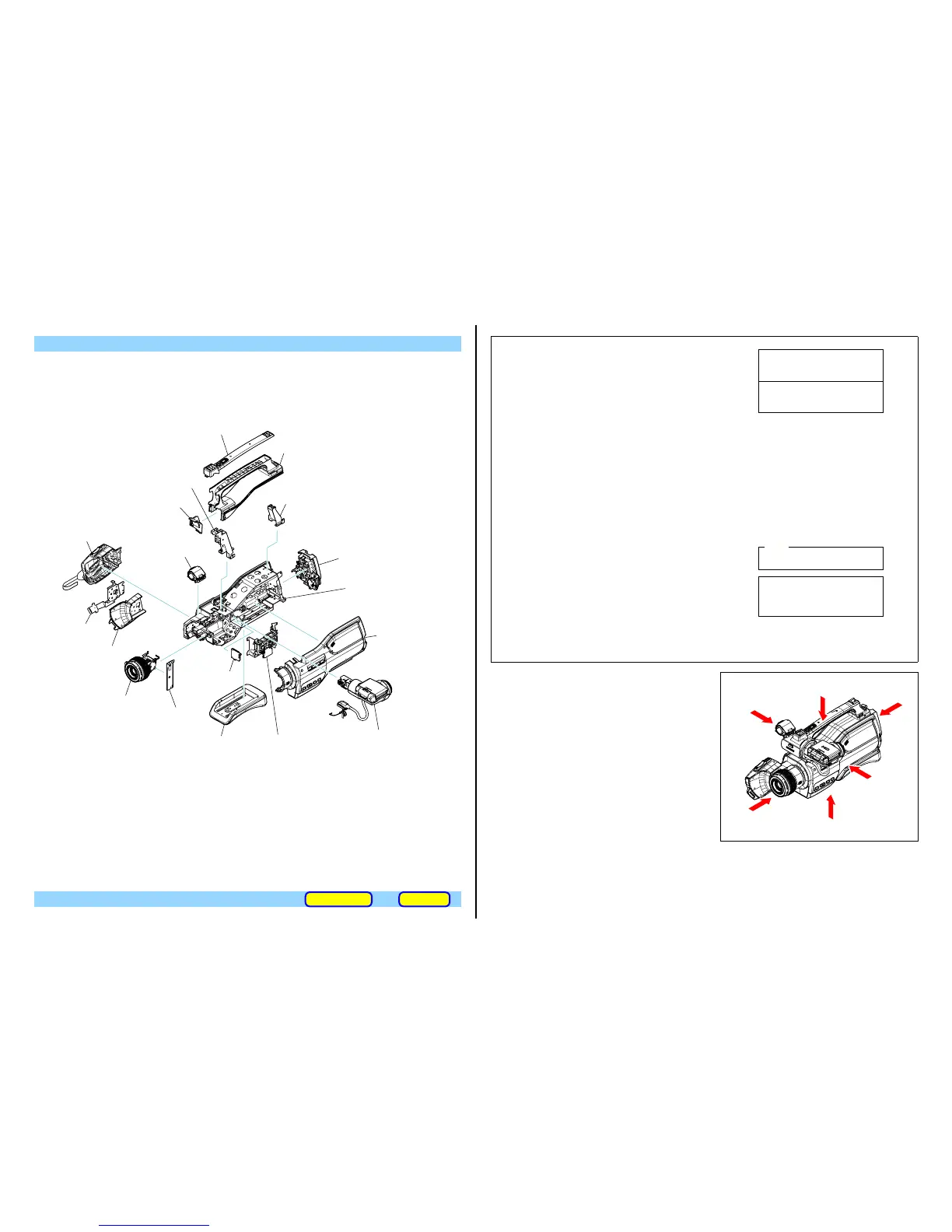

2. REPAIR PARTS LIST
Follow the disassembly in the numerical order given.
IDENTIFYING PARTS
Link
ACCESSORIES ASSEMBLY
(ENGLISH)
NOTE:
• -XX, -X mean standardized parts, so they may have some differences from the original
one.
• Items marked “*” are not stocked since they are seldom required for routine service.
Some delay should be anticipated when ordering these items.
• The mechanical parts with no reference number in the exploded views are not sup-
plied.
• Due to standardization, replacements in the parts list may be different from the parts
specified in the diagrams or the components used on the set.
• CAPACITORS:
uF: μF
• COILS
uH: μH
• RESISTORS
All resistors are in ohms.
METAL: metal-film resistor
METAL OXIDE: Metal Oxide-film resistor
F: nonflammable
• SEMICONDUCTORS
In each case, u: μ, for example:
uA...: μA... , uPA... , μPA... ,
uPB... , μPB... , μPC... , μPC... ,
uPD..., μPD...
(JAPANESE)
【使用上の注意】
• ここに記載されている部品は,補修用部品であるため,回路図及びセットに付いてい
る部品と異なる場合があります。
• -XX,-Xは標準化部品のため,セットに付いている部品と異なる場合があります。
•
*
印の部品は常備在庫しておりません。
• コンデンサの単位でuFはμFを示します。
• 抵抗の単位Ωは省略してあります。
 金 被：金属被膜抵抗。
 サンキン：酸化金属被膜抵抗。
• インダクタの単位でuHはμHを示します。
• 半導体の名称でuA...,uPA...,uPB...,uPC...,uPD...等はそれぞれμA...,μPA...,μPB...,
μPC...,μPD...を示します。
The components identified by mark 0
or dotted line with mark 0 are critical for
safety.
Replace only with part number specified.
Les composants identifiés par une marque
0 sont critiques pour la sécurité.
Ne les remplacer que par une pièce portant
le numéro spécifié.
• Color Indication of Appearance Parts
Example:
(SILVER) : Cabinet’s Color
(Silver) : Parts Color
qj MS-452 Board
2 Grip Belt Bracket (F)
4 Shoulder Pad Assy
qf Handle Plate (A)
qd Handle Plate (C)
qs Handle Assy
6 Frame (R)
3 Grip Base
5 Cabinet (R) Section
[Disassembly]
[Exploded View]
• MO-028 Board
• SP-053 Board
qh VC Block Section
[Disassembly]
[Exploded View]
• IF-171 Board
• MM-097 Board
• US-017 Board
• VC-614 Board
• FP-1149 Flexible Board
• FP-1176 Flexible Board
• FP-1180 Flexible Board
• FP-1214 Flexible Board
• FP-1296 Flexible Board
qk Cabinet (L) Section
[Disassembly]
[Exploded View]
• JS-037 Board
• JK-398 Board
qg Battery Panel Section
[Disassembly]
[Exploded View]
• BA-012 Board
• DC-114 Board
• HP-158 Board
q; Handle Cover Assy
• FP-793 Flexible Board
qa Handle Lower Cover
• MC-201 Board
1 Grip Section
[Disassembly]
[Exploded View]
• NS-023 Board
7 Lens Section
[Disassembly]
[Exploded View]
• CM-114 Board
• EC-004 Board
• LD-269 Board
• FP-1294 Flexible Board
• FP-1295 Flexible Board
9 View Finder/
LCD Panel Section
[Disassembly]
[Exploded View]
• BH-002 Board
• HI-079 Board
• RE-042 Board
• PD-427 Board
• FP-1293 Flexible Board
8 Microphone Holder
(93000) Assy
View Position
Right View
Left View
Front View
Bottom View
Top V i e w
Back View
• Abbreviation
CH : Chinese model
CND : Canadian model
J : Japanese model
図面番号で部品を指定するときは基板名
又はブロックを併せて指定してください。
お願い
• 外装部品色表示
例：
 (SILVER) ：セットの色を表す。
 (Silver) ：部品の色を表す。
0
印の部品，または
0
印付の点線で囲ま
れた部品は，安全性を維持するために，
重要な部品です。
従って交換時は，必ず指定の部品を使用
してください。
