HT-CT770
7
SECTION 2
DISASSEMBLY
• This set can be disassembled in the order shown below.

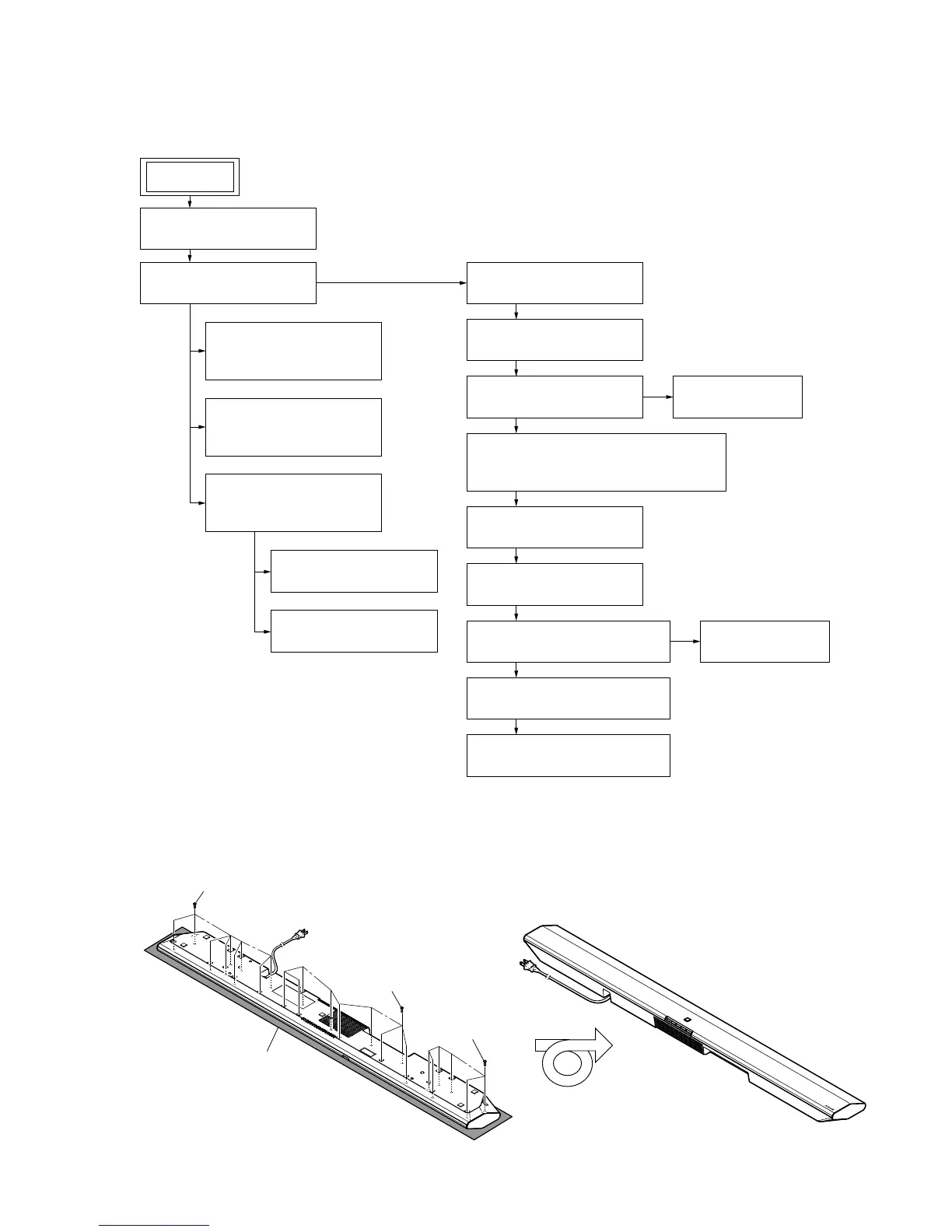

2-1. DISASSEMBLY FLOW
Note: Follow the disassembly procedure in the numerical order given.
2-2. PANEL TOP BLOCK-1
• Continued on next page.
SET
2-15. POWER BOARD
(Page 16)
2-14. POWER CORD (AC1)
(Page 16)
2-13 . CONNECTION CABLE WITH SPEAKER
(L-CH, R-CH) (SPC1, SPC2)
(Page 15)
2-12. MAIN BOARD
(Page 14)
2-17. HDMI BOARD
(Page 18)
2-11. MAIN BOARD BLOCK-2
(Page 14)
2-3. PANEL TOP BLOCK-2
(Page 8)
2-2. PANEL TOP BLOCK-1
(Page 7)
2-7. DISPLAY BOARD
(Page 11)
2-8. NFC MODULE (NFC1)
(Page 12)
2-10. MAIN BOARD BLOCK-1
(Page 13)
2-4. LOUDSPEAKER (6 cm)
(L-CH, R-CH) (SP1, SP2)
(Page 9)
2-5. TW ASSY (L-CH, R-CH)
(SP3, SP4)
(Page 10)
2-6. DISPLAY BOARD
BLOCK
(Page 11)
2-9. RF MODULATOR (RF1)
(Page 12)
2-16. BRACKET (MAIN) BLOCK
(Page 17)
2-18. BRACKET (POWER) BLOCK
(Page 18)
2-19. BLUETOOTH MODULE (BT1)
(Page 19)
– Bottom view –
1 six screws
(BVTP3 u 10)
1 nine screws
(BVTP3 u 10)
1 nine screws
(BVTP3 u 10)
Note:
Please spread a sheet under a
unit not to injure panel top.
– Rear view –
