4-21
4-22

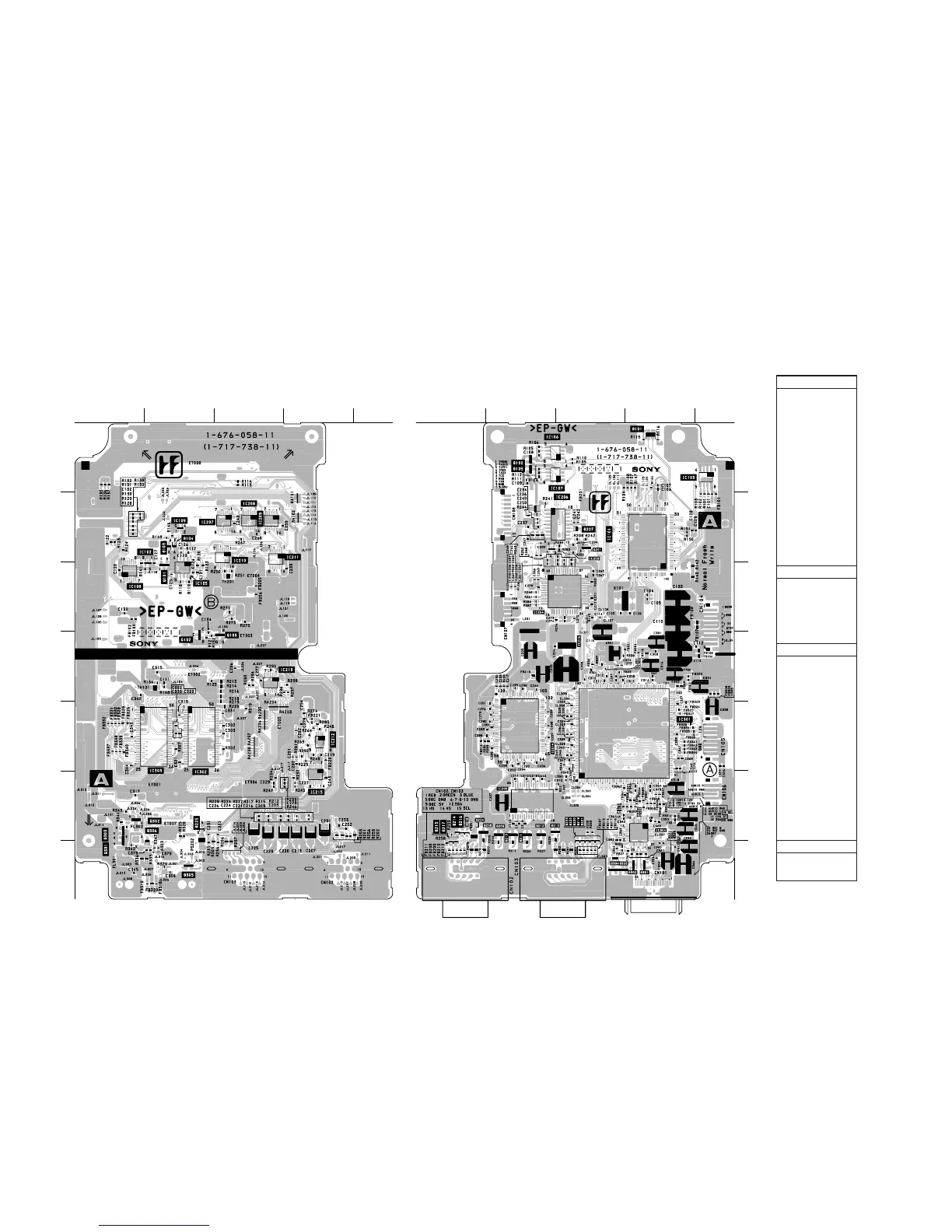

— A BOARD (Component Side) —— A BOARD (Conductor Side) —
(a)
[ RGB PROCESS, SCAN CONVERTER, GVIF TRANSMITTER, SYSTEM CONTROL ]
12345
A
B
C
D
E
F
G
12345
A
B
C
D
E
F
G
A BOARD
SEMICONDUCTOR
LOCATION
IC
IC101 B–4
IC102 B–1
IC103 A–4
IC105 C–2
IC106 A–2
IC107 A–2
IC108 C–1
IC109 B–2
IC203 B–3
IC205 F–2
IC206 B–2
IC207 B–3
IC208 B–3
IC209 B–3
IC210 B–3
IC211 B–4
IC212 E–4
IC214 E–2
IC215 F–4
IC216 D–3
IC301 E–4
IC302 E–2
IC303 E–2
IC304 F–4
TRANSISTOR
Q101 C–2 2
Q102 D–2 2
Q103 D–3
Q201 B–3 2
Q301 G–1
Q302 F–2
Q303 F–1
DIODE
D101 A–4
D102 A–2 9
D103 B–2 3
D104 B–2 3
D105 A–2 9
D207 B–3 3
D208 F–1
D209 F–2
D210 F–2
D211 F–2
D212 F–2
D213 F–2
D214 F–1 3
D215 F–1 3
D216 F–1 3
D217 F–1 3
D218 F–1 3
D219 F–3 3
D220 F–3 3
D221 F–3 3
D222 F–3 3
D223 F–3 3
D224 F–1 3
D225 F–2 3
D306 F–2 3
CLYSTAL
X101 C–3
X301 D–3
Conductor
()
Side
Conductor
()
Side
Component
()
Side
Component
()
Side
*
Conductor
()
Side
Component
()
Side
*
*
: Refer to Terminal name of semiconductors
in silk screen printed circuit (see page 4-8
)
Conductor
()
Side
Component
()
Side
