Sony SDM-N50 - Chassis

5-2
SDM-N50

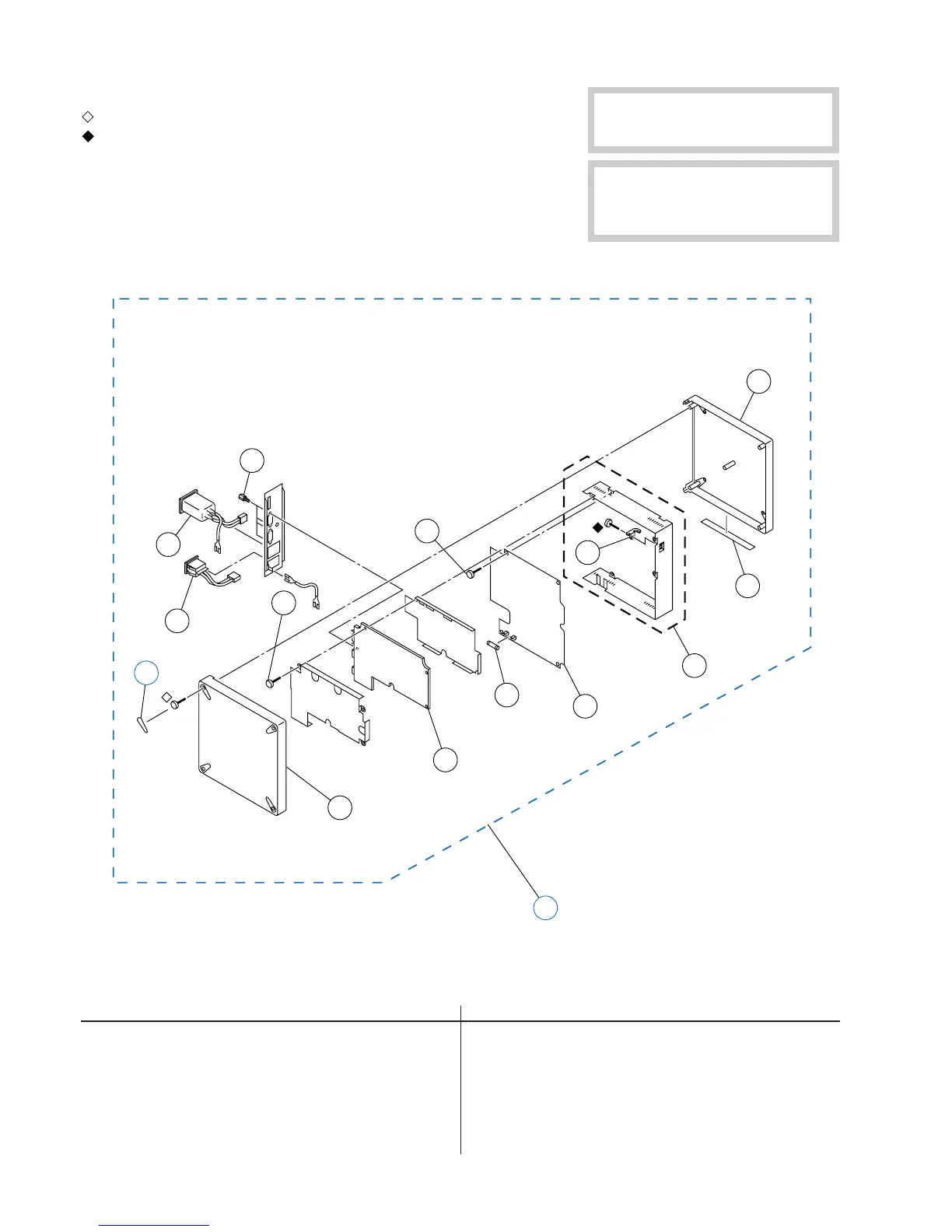

5-2. CHASSIS
7-685-648-79 +BVTP 3X12
7-682-545-01 +B 3X4
REF.NO. PART NO. DESCRIPTION REMARK REF.NO. PART NO. DESCRIPTION REMARK
60
51
61
62
62
52
53
55
63
64
54
56
57
58
59
The components identified by mark ¡
are critical for safety.
Replace only with part number specified.
Les composants identifiés par une
marque
¡ sont critiques pour la
sécurité. Ne les remplacer que par une
pièce portant le numéro spécifié.
51 1-572-434-31 SWITCH, SEESAW (AC PWOER)
52 ¡ 1-794-122-11 INLET, AC (WITH FILTER)
53 4-070-122-01 SCREW (HD15)
54 4-073-835-01 CASE (R)
55 4-073-836-01 CASE (L)
56 * 4-073-828-01 LABEL, INFORMATION (B) (AEP)
56 * 4-073-828-11 LABEL, INFORMATION (W) (U/C)
57 X-4037-532-1 PLATE ASSY, CHASSIS 58
58 4-073-814-01 GUIDE, LIGHT
59 ¡ 1-576-230-11 FUSE (H.B.C.) (3.15A/250V)
60 * A-1316-500-A G BOARD, COMPLETE
61 * A-1299-074-A A BOARD, COMPLETE
62 4-076-680-01 +TP 3X5
#5 63 4-073-830-01 SHEET (G)
#7 64 A-1484-769-A MAIN BLOCK ASSY(AEP) 51-63
#7 64 A-1484-770-A MAIN BLOCK ASSY(U/C) 51-63
