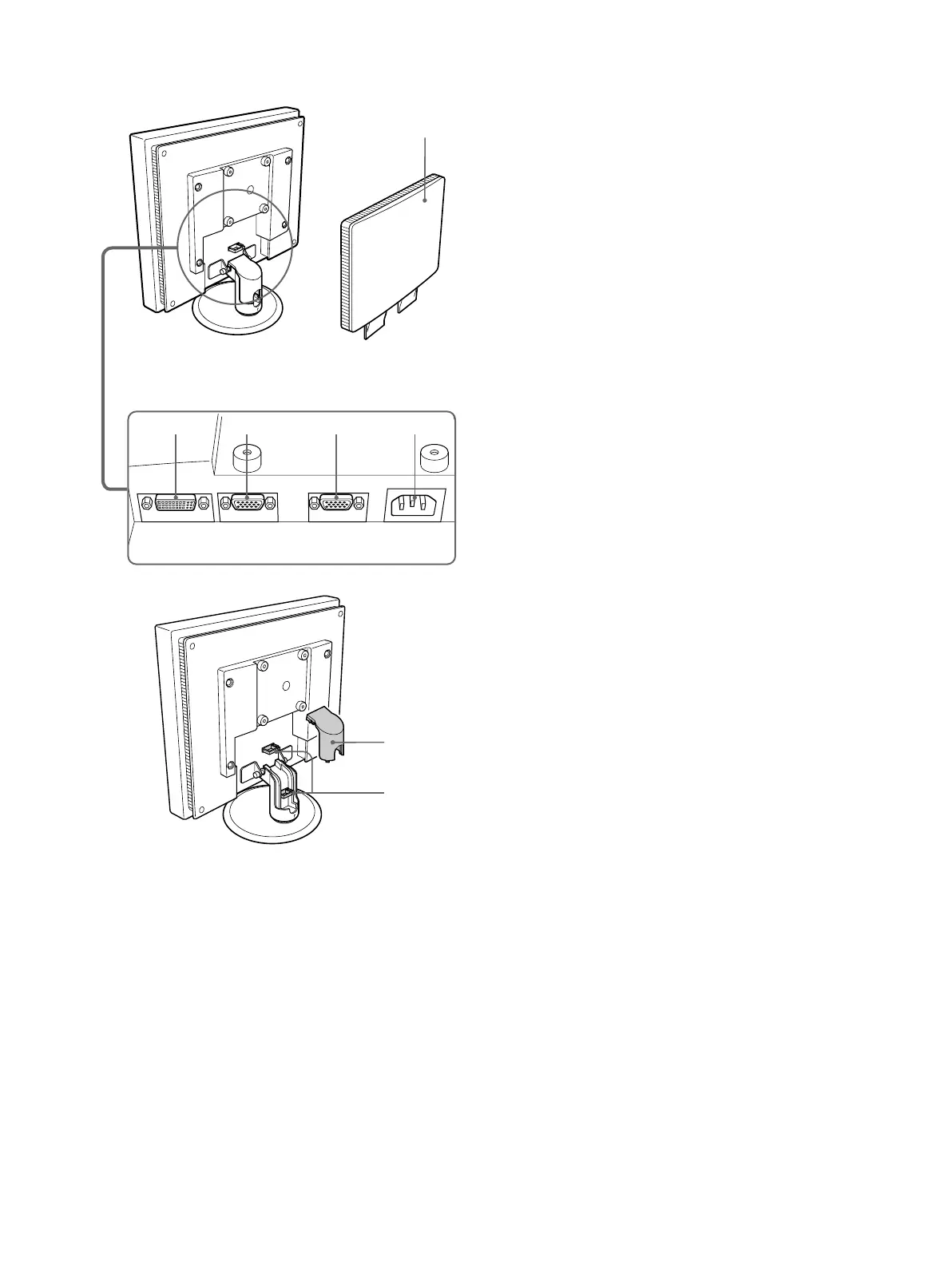

Parte posterior de la pantalla LCD
J
JJ
J Cubierta posterior (página 7)
Extraiga esta cubierta cuando conecte cables.
K
KK
K Conector de entrada DVI-D (RGB digital) para
INPUT1 (página 7)
Este conector introduce señales de vídeo RGB digitales que
cumplen con DVI Rev. 1.0.
L
LL
L Conector de entrada HD15 (RGB analógica) para
INPUT1 (página 7)
Este conector introduce las señales de vídeo RGB analógicas
(0,700 Vp-p, positivas) y las de sincronización.
M
MM
M Conector de entrada HD15 (RGB analógica) para
INPUT2 (página 7)
Este conector introduce las señales de vídeo RGB analógicas
(0,700 Vp-p, positivas) y las de sincronización.
N
NN
N Conector AC IN (entrada CA) (página 8)
Conecte el cable de alimentación (suministrado).
O
OO
O Cubierta del soporte (página 9)
Extraiga esta cubierta para agrupar los cables de conexión.
P
PP
P Portacables (página 9)
Esta pieza sujeta los cables al monitor.
qa qs qd qf
q;
qg
qh
