SEL1018 (E 4/10-18 OSS) (E 10-18mm F4 OSS)
HELP04

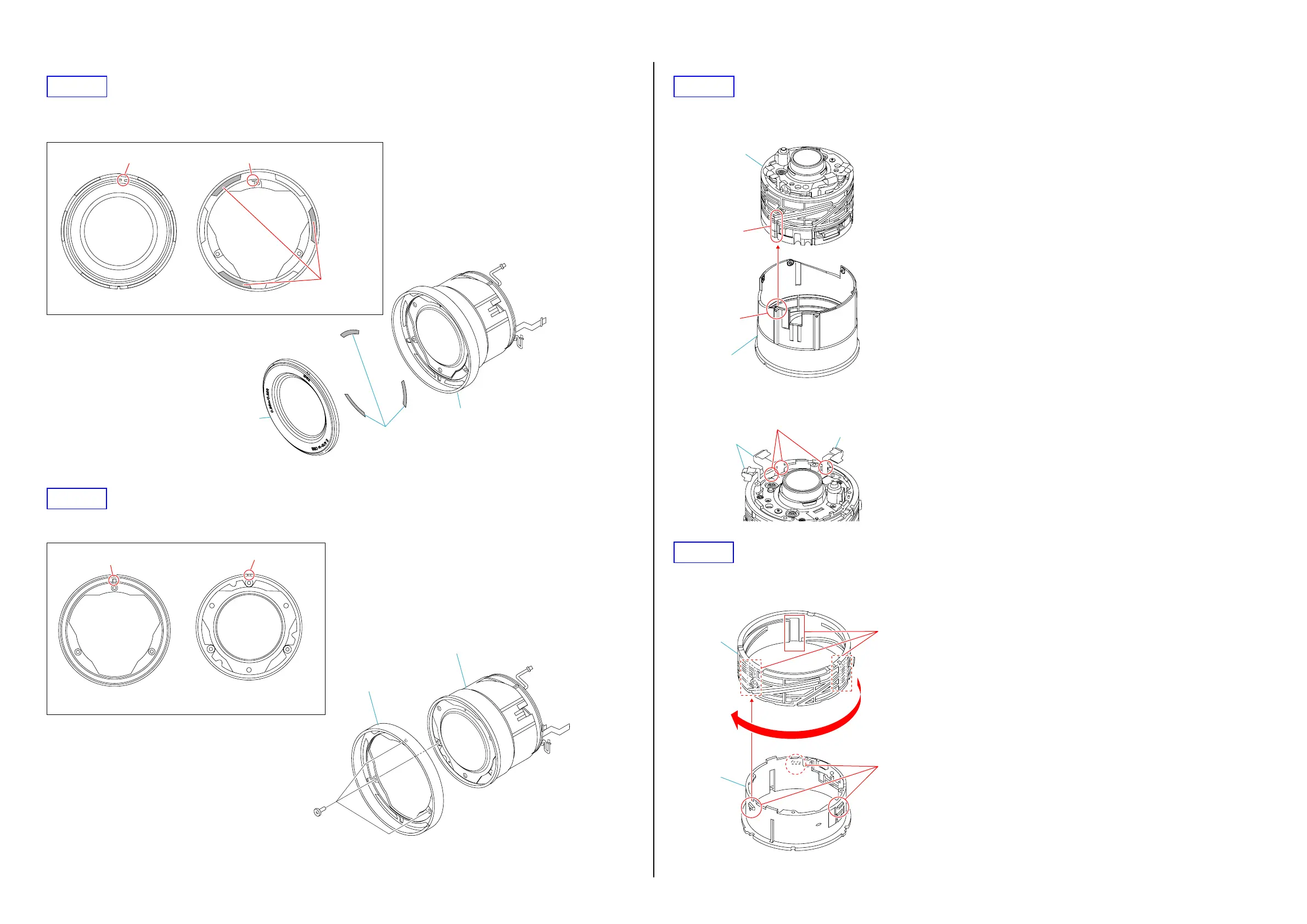

1. フィルターネジ枠に化粧板粘着剤を貼り付ける。
2. 化粧板 (裏面) の切り欠きとフィルターネジ枠の凸部の位置を合わせて化粧板を取り付ける。
化粧板
化粧板粘着剤
化粧板粘着剤
フィルターネジ枠
フィルターネジ枠化粧板(裏面)
切り欠き
凸部
HELP05
フィル タ ーネ ジ 枠 Assy (裏面) の凸部と光学部組の切り欠きの位置を合わせてフィルターネジ枠Assyを取り付け，ねじ3本を締め付ける。
光学部組
フィルターネジ枠Assy
フィルターネジ枠Assy(裏面) 光学部組
切り欠き
凸部
Ver. 1.1 2016.12
HELP06
1. 2群サービスAssyの溝に1群Assyのコマを合わせて取り付ける。
2. 1群Assyを反時計方向いっぱいに回す。
溝
コマ
2群サービスAssy
1群Assy
3. 各フレキシブル基 板をそれぞれの溝に収める。
溝
フレキシブル基板
フレキシブル基板
HELP07
1. カム筒の溝に直進筒の凸部を合わせて取り付ける。（3箇所）
2. カム筒を時計方向いっぱいに回す。
溝
凸部
カム筒
直進筒
