Sony SEL1018 - HELP

2-4
SEL1018 (E 4/10-18 OSS) (E 10-18mm F4 OSS)
HELP
取り付け時の注意や，グリス塗布方法などを記載しています。

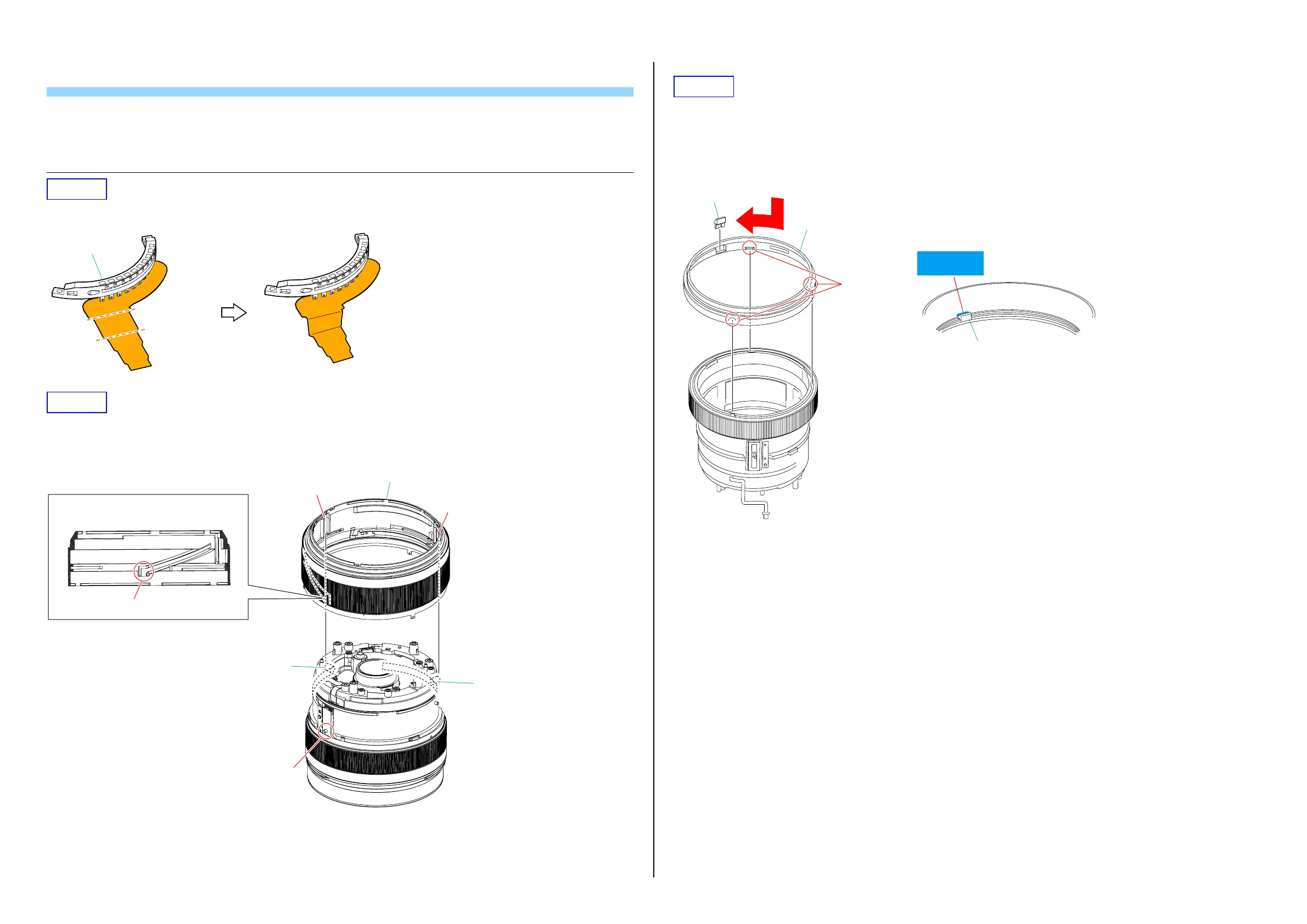

HELP01
接点ブロックAssyの指示部に折り癖をつける。
接点ブロックAssy
山折り
谷折り
HELP02
1. ズームリングAssy (内側) の溝B入口とズームポテンショレバー，カム筒コマビス2個所とズームリングAssy (内側) の溝A 2個所 の位置を合
わせてズームリングAssyを取り付ける。
2. ズームリングAssyを回転し，動作確認を行う。
ズームリングAssy
ズームリングAssy (内側)
カム筒コマビス
溝A
溝A
カム筒コマビス
ズームポテンショレバー
溝B入口
HELP03
ボンド(B-110): J-6082-617-A
1.
バヨネット（３箇 所）の位相と前環ロックピン取り付け穴の向きを合わせて，前環Assyを組み付ける。
2. 前環ASSYを矢印方向に回転させて，前環ロックピンの挿入口を合わせる。
3. 前環ロックピンを取り付ける。
4. ボンド(B-110)を指示部に塗布する。
バヨネット
ボンド(B-110)
を塗布
前環Assy
前環ロックピン
前環ロックピン
