Sony SEL1018 - B-Lコントロールボックスを使用する場合の準備

SEL1018 (E 4/10-18 OSS) (E 10-18mm F4 OSS)
4-4
4. 顕微鏡を覗きながら被検レンズのフォーカスリングを回し，チャートにピントが合う位置で止める。
B-Lコントロールボックスを使用する場合の準備
使用機器／治工具
• レンズ調整プログラム（BLG-TestProgramV[][][].exe）
• B-Lコントロールボックス（D-sub15ピンケーブルを付属）
• ACコード（市販品）
• RS-232Cケーブル（D-sub9ピン（オス，固定ねじ付き）/D-sub9ピン（メス，固定ねじ付き））ストレートタイプ（市販品）
• USBtoシリアルケーブル（D-sub9ピン（オス））（市販品）
• パーソナルコンピュータ
注意:パーソナルコンピュータはWindowsVista/7が正常に動作し，USB接続が可能であること。
使用機器/治工具の設定手順

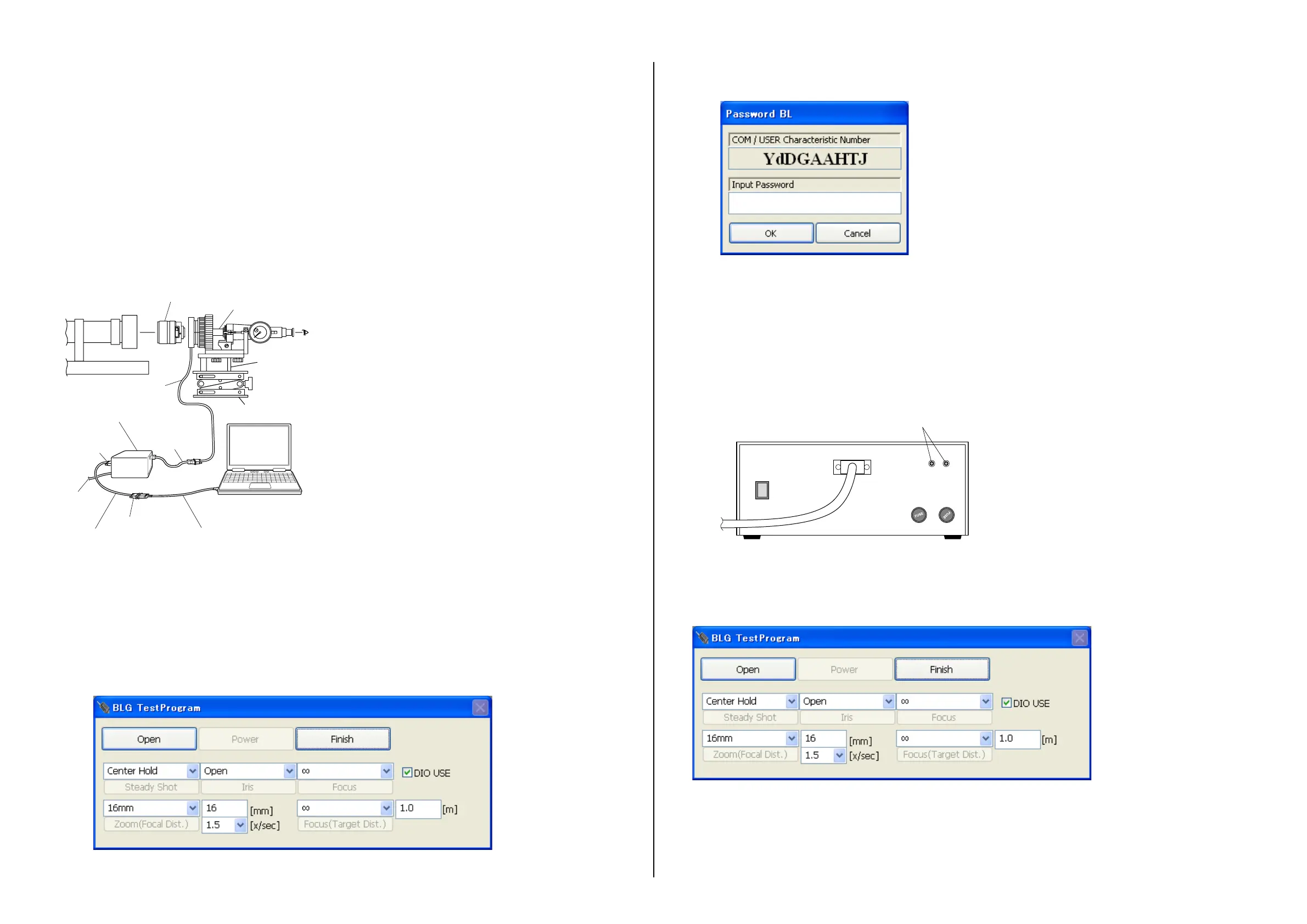

1. B-LコントロールボックスにA-E変換アタッチメント，Aマウントアタッチメントを取り付け，フランジバック測定器に取り付ける。
2. 対物レンズ(10x)に延長治具(47.00mm)を取り付け，フランジバック測定器に取り付ける。
3. フランジバック測定器に被検レンズを取り付け，1000mmコリメータを設置する。

1000mmコリメータ
被検レンズ
延長治具（47.00mm）
A-E変換アタッチメント
USB to シリアルケーブル
D-sub 9ピン（メス）
RS-232Cケーブル
ACコード
D-sub
9ピン（オス）
B-L コントロールボックス
パーソナルコンピュータ
D-sub 15ピン
ケーブル
FBテスター
スタンド
カメラテーブル
200×200
4. 次の手順でBLG-TestProgramをインストールする。
(1)「BLG-TestProgramV[][][].zip」をダウンロードして解凍する。
(2)「BLG-TestProgramV[][][].exe」を任意のフォルダに保存する。
注意:「BLG-TestProgram」のバージョンは更新されることがあります。
5. BLG-TestProgramの起動と終了は，次の手順で行う。
・ BLG-TestProgramの起動
起動手順
(1) 被検レンズをレンズマウント部にマウントする。
(2) D-sub15ピンケーブルをレンズマウント部に接続し，B-Lコントロールボックスの電源を入れる。
(3)「BLG-TestProgramV[][][].exe」を起動する。

(4) [Open]をクリックしてB-Lコントロールボックスとの通信を接続する。

注意:使用するB-Lコントロールボックスまたはパソコンで初めて起動した場合は，パスワードの入力が必要となります。
 パスワード入力画面が表れたらパスワードをHQに問い合わせてください。この際，“COM /USER Characteristic Number”に表示さ
れるIDを知らせる必要があります。（上図の例では“YdDGAAHTJ”）
 このIDはB-L コントロールボックスとパソコン固有の番号のため，別のB-L コントロールボックスまたはパソコンで使用する場合は
別途パスワード確認が必要となります。
(5) レンズ部と接続し，[Power]ボタンがアクティブとなる。
・ BLG-TestProgramの終了
終了手順
(1) [Power]をクリックしてレンズへの通電をOFFにする。
(2) B-Lコントロールボックスの2つのLEDが消灯していることを確認する。

通電確認用LED
B-L コントロールボックス
(3) [Close]をクリックしてパソコンとB-Lコントロールボックスの通信を切断する。
(4) [Finish]をクリックしてプログラムを終了する。
6. レンズ調整プログラム「BLG-TestProgramV[][][].exe」を起動する。

7. [Open]をクリックし，パソコンとB-Lコントロールボックスの通信が接続されるとボタン名が[Close]に変わり，[Power]ボタンが
アクティブになる。
