Sony SEL1018 - B-Lコントロールボックスを使用する場合の準備

SEL1018 (E 4/10-18 OSS) (E 10-18mm F4 OSS)
4-7
B-Lコントロールボックスを使用する場合の準備
使用機器／治工具
• レンズ調整プログラム（BLG-TestProgramV[][][].exe）
• B-Lコントロールボックス（D-sub15ピンケーブルを付属）
• ACコード（市販品）
• RS-232Cケーブル（D-sub9ピン（オス，固定ねじ付き）/D-sub9ピン（メス，固定ねじ付き））ストレートタイプ（市販品）
• USBtoシリアルケーブル（D-sub9ピン（オス））（市販品）
• レンズ投影機
• スクリーン
• 巻尺
• 平面ミラー（SLR用等）
• レンズ投影機用E-MountAPSC治具
• Eマウントアタッチメント
注意:レンズ投影機に被検レンズのタイプ（FF/APSC）に合ったレンズ投影機用E-MountAPSC治具とEマウントアタッチメントを取り付けてくださ
い。
• パーソナルコンピュータ
注意:パーソナルコンピュータはWindowsVista/7が正常に動作し，USB接続が可能であること。
レンズ投影機の設置
設置手順

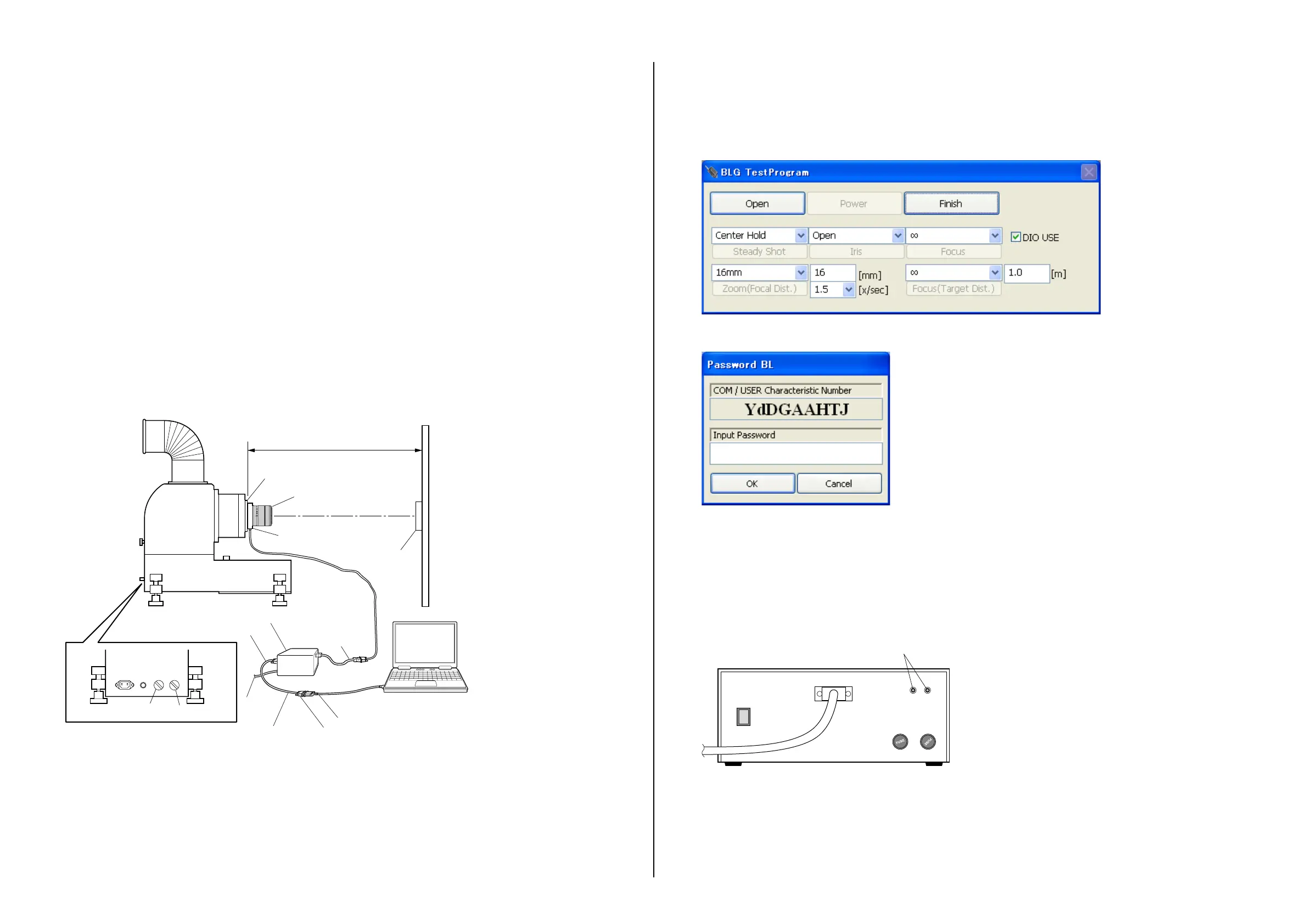

1. B-Lコントロールボックスとパーソナルコンピュータ，レンズ投影機を下図のように接続する。
2. 被検レンズをレンズ投影機に取り付け，使用機器を下図のように設定する。
3. レンズ投影機のメインスイッチをONにする。
4. レンズ投影機のランプスイッチをONにする。
5. レンズ面とスクリーンを並行にするために，スクリーン上の中心投影像に平面ミラーを重ね合わせ，反射光が被検レンズの中心
を照らすようにレンズ投影機の位置を調整する。

レンズ投影機
投影距離
被検レンズ
スクリーン
平面ミラー
メインスイッチ
ランプスイッチ
Eマウントアタッチメント
E-MountAPSC治具
USB to シリアルケーブル
D-sub 9ピン（メス）RS-232Cケーブル
ACコード
D-sub 9ピン（オス）
B-L コントロールボックス
パーソナルコンピュータ
D-sub 15ピン
ケーブル
6. 次の手順でBLG-TestProgramをインストールする。
(1)「BLG-TestProgramV[][][].zip」をダウンロードして解凍する。
(2)「BLG-TestProgramV[][][].exe」を任意のフォルダに保存する。
注意: 「BLG-TestProgram」のバージョンは更新されることがあります。
BLG-TestProgramの起動と終了方法
• BLG-TestProgramの起動
起動手順
1. 被検レンズをレンズマウント部にマウントする。
2. D-sub15ピンケーブルをレンズマウント部に接続し，B-Lコントロールボックスの電源を入れる。
3. 「BLG-TestProgramV[][][].exe」を起動する。
4. [Open]をクリックしてB-Lコントロールボックスとの通信を接続する。
注意: 使用するB-Lコントロールボックスまたはパソコンで初めて起動した場合は，パスワードの入力が必要となります。
 パスワード入力画面が表れたらパスワードをHQに問い合わせてください。この際，“COM/ USER CharacteristicNumber”に表示される
IDを知らせる必要があります。（上図の例では“YdDGAAHTJ”）
 このIDはB-Lコントロールボックスとパソコン固有の番号のため，別のB-L コントロールボックスまたはパソコンで使用する場合は別途
パスワード確認が必要となります。
• BLG-TestProgramの終了
終了手順
1. [Power]をクリックしてレンズへの通電をOFFにする。
2. B-Lコントロールボックスの2つのLEDが消灯していることを確認する。

通電確認用LED
B-L コントロールボックス
3. [Close]をクリックしてパソコンとB-Lコントロールボックスの通信を切断する。
4. [Finish]をクリックしてプログラムを終了する。
5. レンズ投影機のランプスイッチをOFFにする。
6. 数分後，レンズ投影機の温度が下がったらメインスイッチをOFFにする。
