STR-DB830/DB930/V929X
— 37 — — 38 —

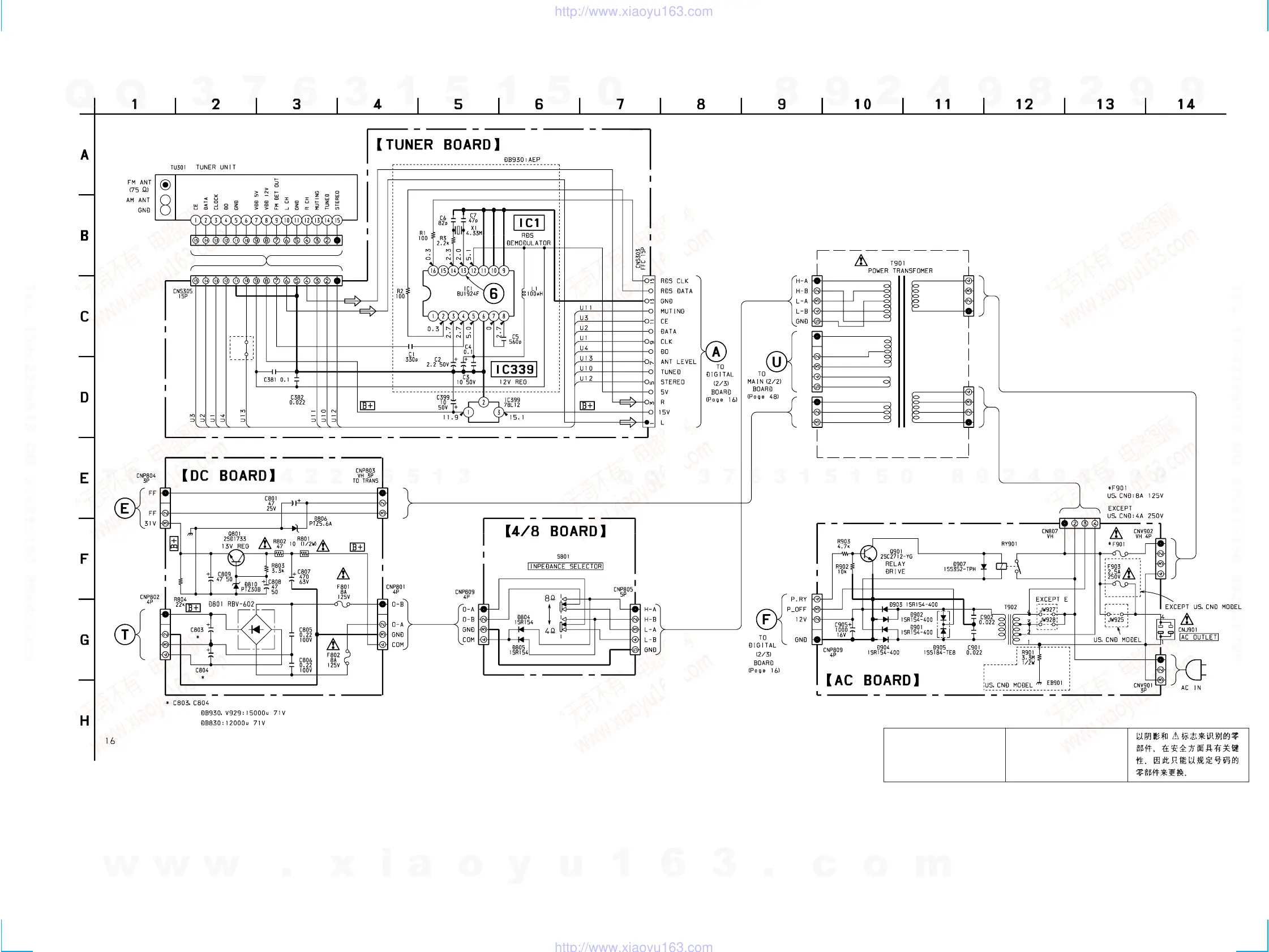

4-16. SCHEMATIC DIAGRAM POWER SECTION • See page 12 for Waveforms. • See page 61 for IC Block Diagrams.
TO
DIGITAL
BOARD
(2/3)
(PAGE 16)
TO
MAIN
BOARD
(2/2)
(PAGE 48)
JR1
AEP
MODEL
ANT LEVEL
The components identified by
mark ! or dotted line with mark
! are critical for safety.
Replace only with part number
specified.
Les composants identifiés par
une marque ! sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
