EINBLENDEN DES BILDES VON EINEM MIKRO-
COMPUTER IN DAS BILD EINES VIDEO-GERATS
ODER MISCHEN ZWEIER BILDER
Mit dem Superimposer SMI-7073 kann das Bild eines
Mikrocomputers in das Bild eines Video-Geradts einge-
blendet werden.
Wird der Mikrocomputer SMC-70 verwendet, so kann das
Bild des SMC-70 in das Bild eines Video-Plattenspielers
eingeblendet werden. Bei Verwendung des Mikrocomputers
SMC-70G ist es dagegen auch médglich, das Bild des SMC-
70G auBer in das Bild von Video-Plattenspieler auch in das
Bild einer Videokamera und eines Videorecorders ein-
zublenden.

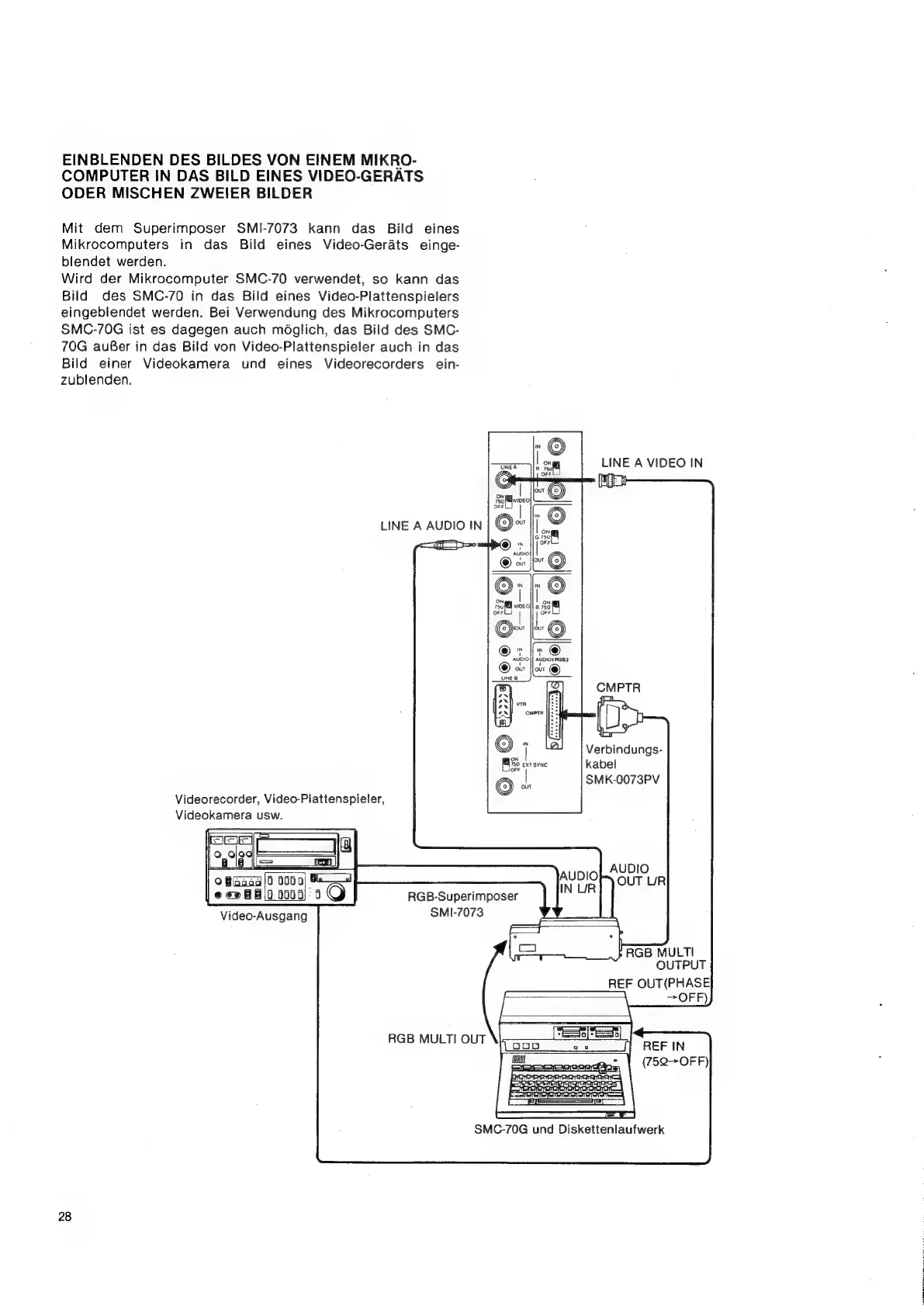

LINE A AUDIO IN
h
AUDIO(RGB)
'
our ©)
Verbindungs-
kabel
SMK-0073PV
Videorecorder, Video-Plattenspieler,
Videokamera usw.
RGB-Superimposer
SMI-7073
RGB MULTI
OUTPUT
REF OUT(PHASE
ae ae
RGB MULTI OUT = REF IN
(752>OFF)
Video-Ausgang
SMC-70G und Diskettenlaufwerk
