Sony Trinitron PVM-1271Q - Technische Daten

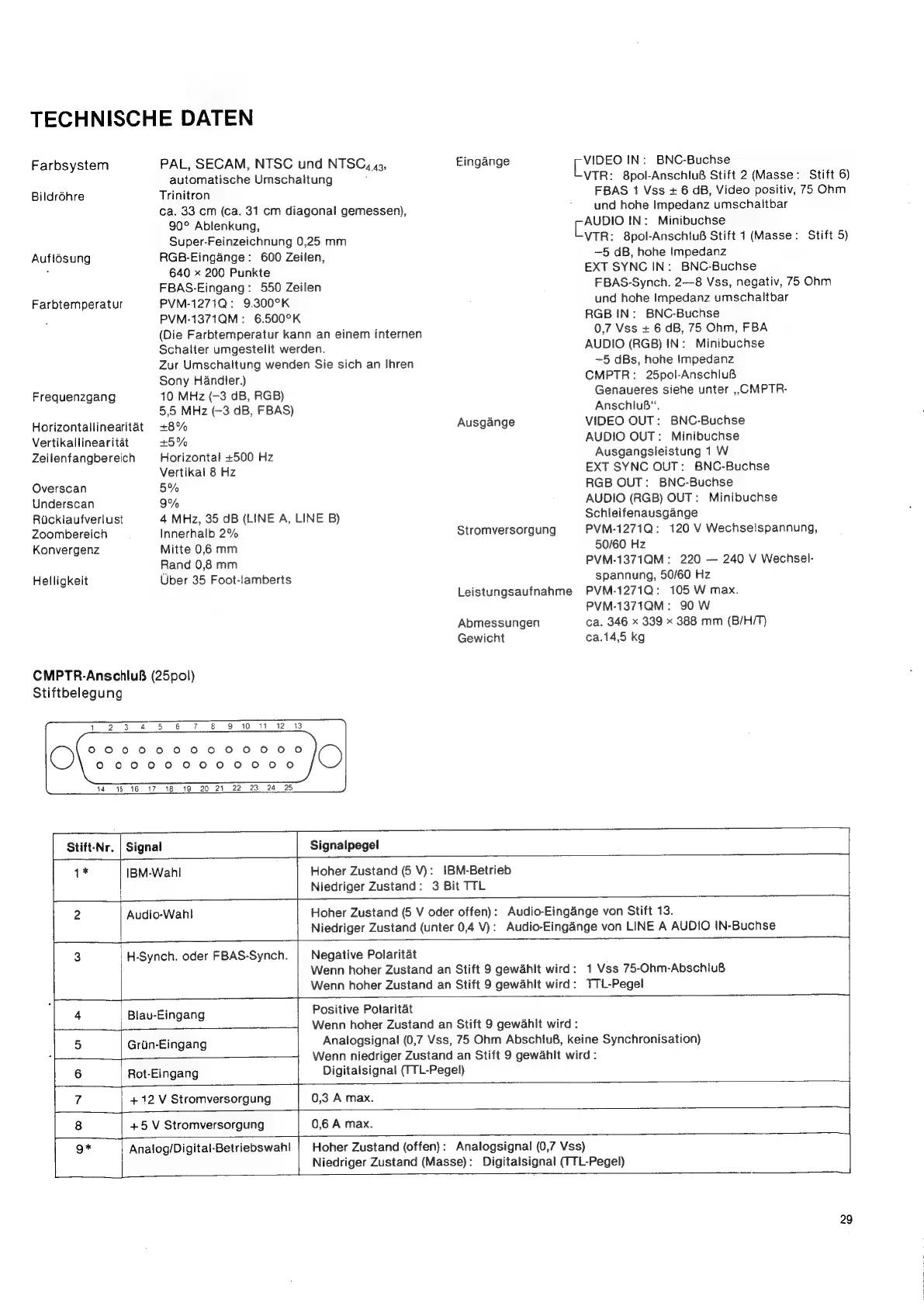

TECHNISCHE DATEN
Farbsystem
Bildréhre
Auflésung
Farbtemperatur
Frequenzgang
Horizontallinearitat
Vertikallinearitat
Zeilenfangbereich
Overscan
Underscan
Rucklaufverlust
Zoombereich
Konvergenz
Helligkeit
PAL, SECAM, NTSC und NTSC, 43,
automatische Umschaitung
Trinitron
ca. 33 cm (ca. 31 cm diagonal gemessen),
90° Ablenkung,
Super-Feinzeichnung 0,25 mm
RGB-Eingange: 600 Zeilen,
640 x 200 Punkte
FBAS-Eingang: 550 Zeilen
PVM-1271Q: 9.300°K
PVM-1371QM: 6.500°K
(Die Farbtemperatur kann an einem internen
Schalter umgestellt werden.
Zur Umschaltung wenden Sie sich an Ihren
Sony Handler.)
10 MHz (-3 dB, RGB)
5,5 MHz (-3 dB, FBAS)
+B8% Ausgange
+5%
Horizontal +500 Hz
Vertikal 8 Hz
5%
9%
4 MHz, 35 dB (LINE A, LINE B)
Innerhalb 2%
Mitte 0,6 mm
Rand 0,8 mm
Uber 35 Foot-lamberts
Eingange
Leistungsaufnahme
Abmessungen
Gewicht
CMPTR-AnschluB (25pol)
Stiftbelegung
9 10 11 12 #13
9000000000000 0
00000 000000 0
14 15 16 17 18 19 20 21 22 23 24 25
Stromversorgung
VIDEO IN: BNC-Buchse
VTR: 8pol-AnschluB Stift 2 (Masse: Stift 6)
FBAS 1 Vss + 6 dB, Video positiv, 75 Ohm
und hohe Impedanz umschaltbar
paves IN: Minibuchse
VTR: 8pol-AnschiuB Stift 1 (Masse: Stift 5)
—5 dB, hohe Impedanz
EXT SYNC IN: BNC-Buchse
FBAS-Synch. 2—8 Vss, negativ, 75 Ohm
und hohe Impedanz umschaltbar
RGB IN: BNC-Buchse
0,7 Vss + 6 dB, 75 Ohm, FBA
AUDIO (RGB) IN: Minibuchse
~—5 dBs, hohe Impedanz
CMPTR: 25pol-Anschlu&
Genaueres siehe unter ,,CMPTR-
AnschluB“.
VIDEO OUT: BNC-Buchse
AUDIO OUT: Minibuchse
Ausgangsleistung 1 W
EXT SYNC OUT: BNC-Buchse
RGB OUT: BNC-Buchse
AUDIO (RGB) OUT: Minibuchse
Schleifenausgange
PVM-1271Q: 120 V Wechselspannung,
50/60 Hz
PVM-1371QM: 220 — 240 V Wechsel-
spannung, 50/60 Hz
PVM-1271Q: 105 W max.
PVM-1371QM: 90 W
ca. 346 x 339 x 388 mm (B/H/T)
ca.14,5 kg
Stift-Nr. | Signal Signalpegel
1*
IBM-Wahl
Hoher
Zustand
(5
V):
IBM-Betrieb
Niedriger Zustand: 3 Bit TTL
2
Audio-Wahl
Hoher
Zustand
(5
V
oder
offen):
Audio-Eingange
von
Stift
13.
Niedriger Zustand (unter 0,4 V): Audio-Eingange von LINE A AUDIO IN-Buchse
3
H-Synch.
oder
FBAS-Synch.
Negative
Polaritat
Wenn hoher Zustand an Stift 9 gewahit wird: 1 Vss 75-Ohm-AbschiuB
Wenn hoher Zustand an Stift 9 gew4hit wird: TTL-Pegel
4 Blau-Eingang | Positive Polaritat
+ Wenn hoher Zustand an Stift 9 gewahlt wird:
5
Griin-Eingang
Analogsignal
(0,7
Vss,
75
Ohm
AbschliuB,
keine
Synchronisation)
t : Wenn niedriger Zustand an Stift 9 gewahit wird:
6
Rot-Eingang
Digitalsignal
(TTL-Pegel)
| 7 +12 V Stromversorgung 0,3 A max.
+5 V Stromversorgung 0,6 A max.
g*
Analog/Digital-Betriebswahl
|
Hoher
Zustand
(offen):
Analogsignal
(0,7
Vss)
Niedriger Zustand (Masse): Digitalsignal (TTL-Pegel)
29
