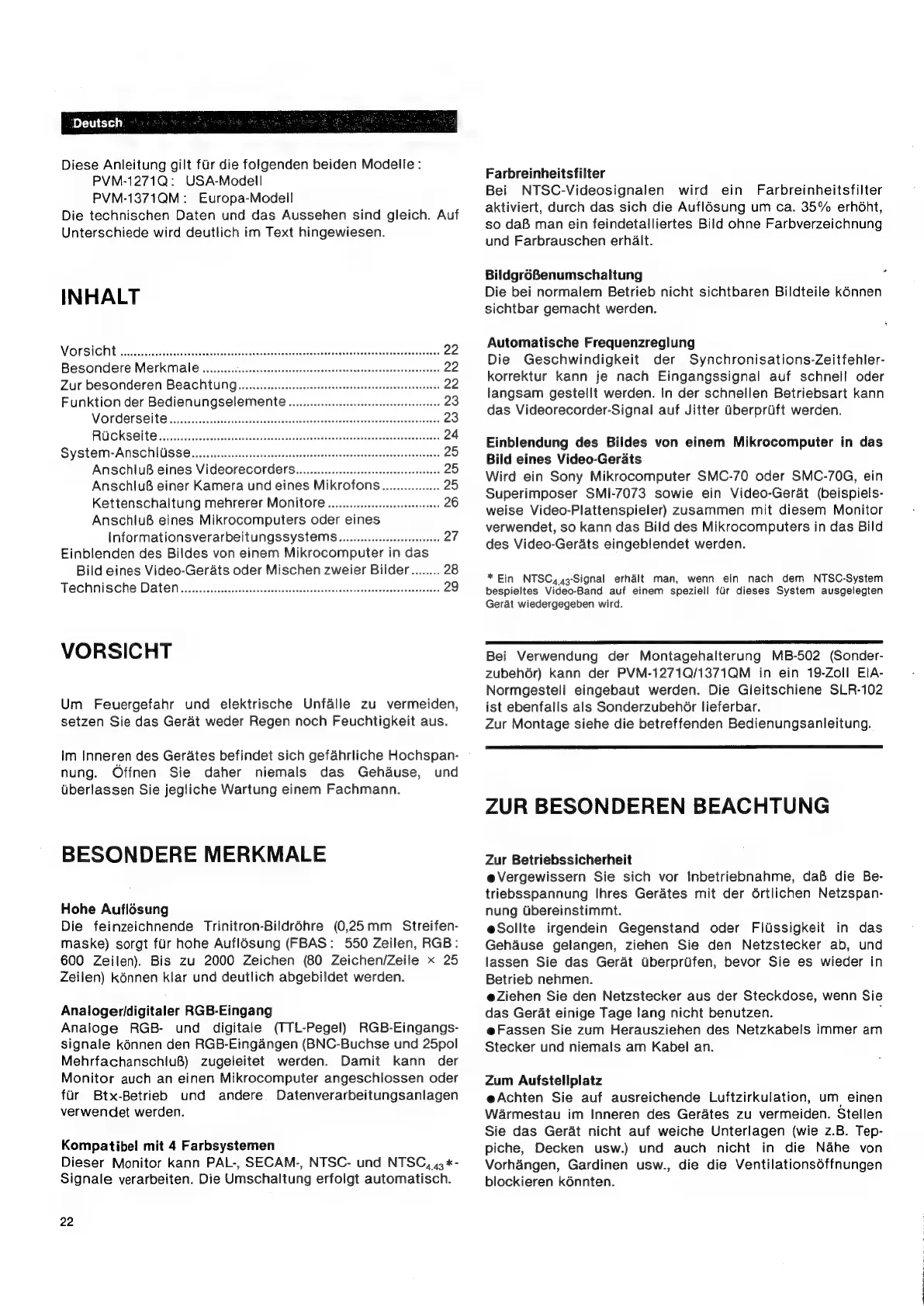

Deutsch
Diese
Anleitung
gilt
far
die
folgenden
beiden
Modelle
:
PVM-1271Q:
USA-Modell
PVM-1371QM:
Europa-Modell
Die
technischen
Daten
und
das
Aussehen
sind
gleich.
Auf
Unterschiede
wird
deutlich
im
Text
hingewiesen.
INHALT
MV
OPSICIE
ssiccieccoeseesdagsceel
solid
caveasicorsiacvescensencvnebebeosencetsevebocetzceerdttevaets
22
BeSOndere
MerkMalle
.........cccesscessesseescecesssecteesaeeeeecenaeesseasenses
Zur
besonderen
Beachtung........
eee
eeeecesseeeseeseeeeeeeeteeeees
Funktion
der
BedienungseleMente
.........
ce
ecsesseeeeseeeereeeeeereaee
23
VOPAEPSC
ILE
sscccs
case.
sssvecodstascesvndeases
staves
ccodevedsevsdeva'scees
Sedaveccneele
RUCKSEItE.......
cece
ceeeeeeteeeee
System-Anschlusse
AnschliuB
eines
Vid@OreCOrdelrS.........cecsceseeeeeeeeeeeeeenertaee
25
AnschiuB
einer
Kamera
und
eines
Mikrofons................
25
Kettenschaltung
mehrerer
Monitore
........
ee
eeeeeeeeeeeeee
26
Anschlu&
eines
Mikrocomputers
oder
eines
InformationsverarbeitungssysteMS............
cee
27
Einblenden
des
Bildes
von
einem
Mikrocomputer
in
das
eines
Video-Gerats
oder
Mischen
zweier
Bilder........
28
Technische
Daten
......cccceccscscscccsessreseseesssncesesseeseeeestenesscceseesees
29
VORSICHT
Um
Feuergefahr
und
elektrische
Unfalle
zu
vermeiden,
setzen
Sie
das
Gerat
weder
Regen
noch
Feuchtigkeit
aus.
im
Inneren
des
Gerates
befindet
sich
gefahrliche
Hochspan-
nung.
Offnen
Sie
daher
niemals
das
Gehause,
und
tberlassen
Sie
jegliche
Wartung
einem
Fachmann.
BESONDERE
MERKMALE
Hohe
Auflésung
Die
feinzeichnende
Trinitron-Bildréhre
(0,25mm_
Streifen-
maske)
sorgt
fur
hohe
Aufl6sung
(FBAS:
550
Zeilen,
RGB:
600
Zeilen).
Bis
zu
2000
Zeichen
(80
Zeichen/Zeile
x
25
Zeilen)
kénnen
klar
und
deutlich
abgebildet
werden.
Analogeridigitaler
RGB-Eingang
Analoge
RGB-
und
digitale
(TTL-Pegel)
RGB-Eingangs-
signale
kénnen
den
RGB-Eingangen
(BNC-Buchse
und
25pol
MehrfachanschluB)
zugeleitet
werden.
Damit
kann
der
Monitor
auch
an
einen
Mikrocomputer
angeschlossen
oder
fur
Btx-Betrieb
und
andere.
Datenverarbeitungsanlagen
verwendet
werden.
Kompatibel
mit
4
Farbsystemen
Dieser
Monitor
kann
PAL-,
SECAM-,
NTSC-
und
NTSC,
43*-
Signale
verarbeiten.
Die
Umschaltung
erfolgt
automatisch.
22
Farbreinheitsfilter
Bei
NTSC-Videosignalen
wird
ein
Farbreinheitsfilter
aktiviert,
durch
das
sich
die
Aufl6sung
um
ca.
35%
erhdht,
so
daB
man
ein
feindetalliertes
ohne
Farbverzeichnung
und
Farbrauschen
erhalt.
Bildgr6Benumschaltung
Die
bei
normalem
Betrieb
nicht
sichtbaren
Bildteile
kénnen
sichtbar
gemacht
werden.
Automatische
Frequenzreglung
Die
Geschwindigkeit
der
Synchronisations-Zeitfehler-
korrektur
kann
je
nach
Eingangssignal
auf
schnell
oder
langsam
gestellt
werden.
In
der
schnellen
Betriebsart
kann
das
Videorecorder-Signal
auf
Jitter
Uberprift
werden.
Einblendung
des
Bildes
von
einem
Mikrocomputer
in
das
eines
Video-Gerats
Wird
ein
Sony
Mikrocomputer
SMC-70
oder
SMC-70G,
ein
Superimposer
SMI-7073
sowie
ein
Video-Gerat
(beispiels-
weise
Video-Plattenspieler)
zusammen
mit
diesem
Monitor
verwendet,
so
kann
das
des
Mikrocomputers
in
das
des
Video-Gerats
eingeblendet
werden.
*
Ein
NTSC,
43-Signal
erhalt
man,
wenn
ein
nach
dem
NTSC-System
bespieltes
Video-Band
auf
einem
speziell
fur
dieses
System
ausgelegten
Gerat
wiedergegeben
wird.
Bei
Verwendung
der
Montagehalterung
MB-502
(Sonder-
zubehér)
kann
der
PVM-1271Q/1371QM
in
ein
19-Zoll
EIA-
Normgestell
eingebaut
werden.
Die
Gleitschiene
SLR-102
ist
ebenfalls
als
Sonderzubehor
lieferbar.
Zur
Montage
siehe
die
betreffenden
Bedienungsanleitung.
ZUR
BESONDEREN
BEACHTUNG
Zur
Betriebssicherheit
eVergewissern
Sie
sich
vor
Inbetriebnahme,
daB
die
Be-
triebsspannung
lhres
Gerates
mit
der
6rtlichen
Netzspan-
nung
Ubereinstimmt.
eSollte
irgendein
Gegenstand
oder
Flussigkeit
in
das
Gehause
gelangen,
ziehen
Sie
den
Netzstecker
ab,
und
lassen
Sie
das
Gerat
Uberpriifen,
bevor
Sie
es
wieder
in
Betrieb
nehmen.
eZiehen
Sie
den
Netzstecker
aus
der
Steckdose,
wenn
Sie
das
Gerat
einige
Tage
lang
nicht
benutzen.
:
eFassen
Sie
zum
Herausziehen
des
Netzkabels
immer
am
Stecker
und
niemals
am
Kabel
an.
Zum
Aufstellplatz
eAchten
Sie auf
ausreichende
Luftzirkulation,
um
einen
Warmestau
im
Inneren
des
Gerates
zu
vermeiden.
Stellen
Sie
das
Gerat
nicht
auf
weiche
Unterlagen
(wie
z.B.
Tep-
piche,
Decken
usw.)
und
auch
nicht
in
die
Nahe
von
Vorhangen,
Gardinen
usw.,
die
die
Ventilationséffnungen
blockieren
kénnten.
