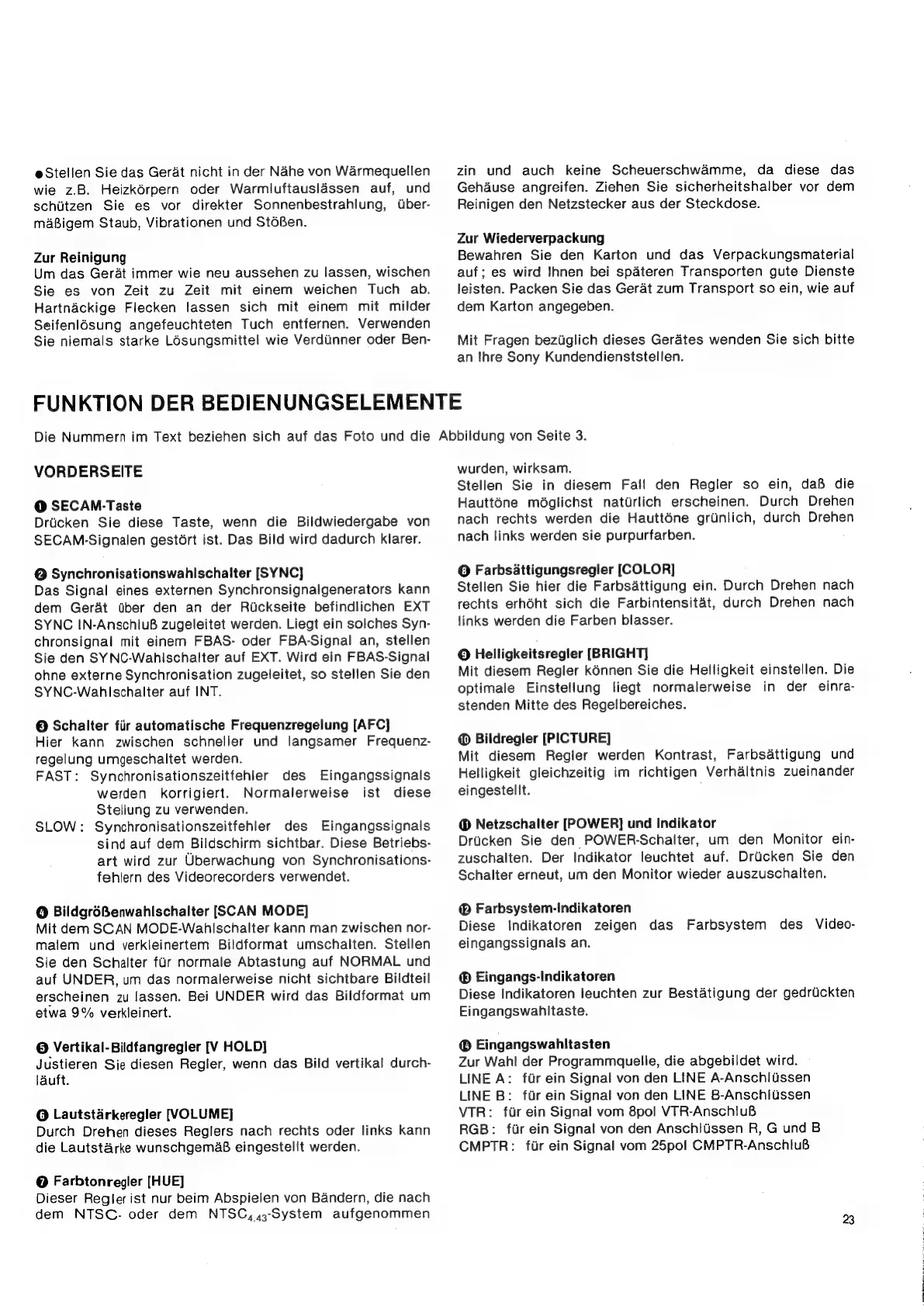

Sony Trinitron PVM-1271Q - Page 23

eStellen
Sie
das
Gerat
nicht
in
der
Nahe
von
Warmequellen
wie
z.B.
Heizkérpern
oder
Warmluftauslassen
auf,
und
schiitzen
Sie
es
vor
direkter
Sonnenbestrahlung,
Uber-
maBigem
Staub,
Vibrationen
und
St6Ben.
Zur Reinigung
Um das Gerat immer wie neu aussehen zu lassen, wischen
Sie es von Zeit zu Zeit mit einem weichen Tuch ab.
Hartnackige Flecken lassen sich mit einem mit milder
Seifenidsung angefeuchteten Tuch entfernen. Verwenden
Sie niemals starke Losungsmittel wie Verdiinner oder Ben-
zin und auch keine Scheuerschwamme, da diese das
Gehause angreifen. Ziehen Sie sicherheitshalber vor dem
Reinigen den Netzstecker aus der Steckdose.
Zur Wiederverpackung
Bewahren Sie den Karton und das Verpackungsmaterial
auf; es wird Ihnen bei spateren Transporten gute Dienste
leisten. Packen Sie das Gerat zum Transport so ein, wie auf
dem Karton angegeben.
Mit Fragen beziiglich dieses Gerates wenden Sie sich bitte
an thre Sony Kundendienststellen.
FUNKTION DER BEDIENUNGSELEMENTE
Die Nummern im Text beziehen sich auf das Foto und die Abbildung von Seite 3.
VORDERSEITE
@ SECAM-Taste
Driicken Sie diese Taste, wenn die Bildwiedergabe von
SECAM-Signalen gest6rt ist. Das Bild wird dadurch klarer.
@ Synchronisationswahlschalter [SYNC}
Das Signal eines externen Synchronsignalgenerators kann
dem Gerat Uber den an der Rickseite befindlichen EXT
SYNC IN-AnschluB zugeleitet werden. Liegt ein solches Syn-
chronsignal mit einem FBAS- oder FBA-Signal an, stellen
Sie den SYNC-Wahischalter auf EXT. Wird ein FBAS-Signal
ohne externe Synchronisation zugeleitet, so stellen Sie den
SYNC-Wahlschalter auf INT.
© Schalter fiir automatische Frequenzregelung [AFC]
Hier kann zwischen schneller und langsamer Frequenz-
regelung umgeschaltet werden.
FAST: Synchronisationszeitfehler
werden korrigiert. Normalerweise
Stellung zu verwenden.
SLOW: Synchronisationszeitfehler des Eingangssignals
sind auf dem Bildschirm sichtbar. Diese Betriebs-
art wird zur Uberwachung von Synchronisations-
fehlern des Videorecorders verwendet.
des Eingangssignals
ist diese
© Bildgr6Benwahlschalter [SCAN MODE]
Mit dem SCAN MODE-Wahlschalter kann man zwischen nor-
malem und verkleinertem Bildformat umschalten. Stellen
Sie den Schalter fur normale Abtastung auf NORMAL und
auf UNDER, um das normalerweise nicht sichtbare Bildteil
erscheinen zu lassen. Bei UNDER wird das Bildformat um
etwa 9% verkleinert.
@ Vertikal-Bildfangregler [V HOLD]
Justieren Sie diesen Regler, wenn das Bild vertikal durch-
lauft.
@ Lautstarkeregler [VOLUME]
Durch Drehen dieses Reglers nach rechts oder links kann
die Lautstarke wunschgemaé eingestellt werden.
@ Farbtonregler [HUE]
Dieser Regler ist nur beim Abspielen von Bandern, die nach
dem NTSC. oder dem NTSC,,43,-System aufgenommen
wurden, wirksam.
Stellen Sie in diesem Fall den Regler so ein, daB die
Hauttone mdglichst natdrlich erscheinen. Durch Drehen
nach rechts werden die Hautténe griinlich, durch Drehen
nach links werden sie purpurfarben.
@ Farbsattigungsregler [COLOR]
Stellen Sie hier die Farbsdttigung ein. Durch Drehen nach
rechts erhoht sich die Farbintensitat, durch Drehen nach
links werden die Farben blasser.
© Helligkeitsregler [BRIGHT]
Mit diesem Regler kénnen Sie die Helligkeit einstellen. Die
optimale Einstellung liegt normalerweise in der einra-
stenden Mitte des Regelbereiches.
© Bildregler [PICTURE]
Mit diesem Regler werden Kontrast, Farbsattigung und
Helligkeit gleichzeitig im richtigen Verhaitnis zueinander
eingestelilt.
@® Netzschalter [POWER] und Indikator
Driicken Sie den POWER-Schalter, um den Monitor ein-
zuschalten. Der Indikator leuchtet auf. Driicken Sie den
Schalter erneut, um den Monitor wieder auszuschalten.
@® Farbsystem-indikatoren
Diese Indikatoren zeigen das Farbsystem des Video-
eingangssignals an.
® Eingangs-Indikatoren
Diese Indikatoren leuchten zur Bestatigung der gedriickten
Eingangswanhltaste.
@® Eingangswahlitasten
Zur Wahl! der Programmauelle, die abgebildet wird.
LINE A: fdr ein Signal von den LINE A-Anschlissen
LINE B: fur ein Signal von den LINE B-Anschliissen
VTR: fir ein Signal vom 8pol VTR-AnschiuB
RGB: fdr ein Signal von den Anschlissen R, G und B
CMPTR: fir ein Signal vom 25pol CMPTR-AnschiuB
23
