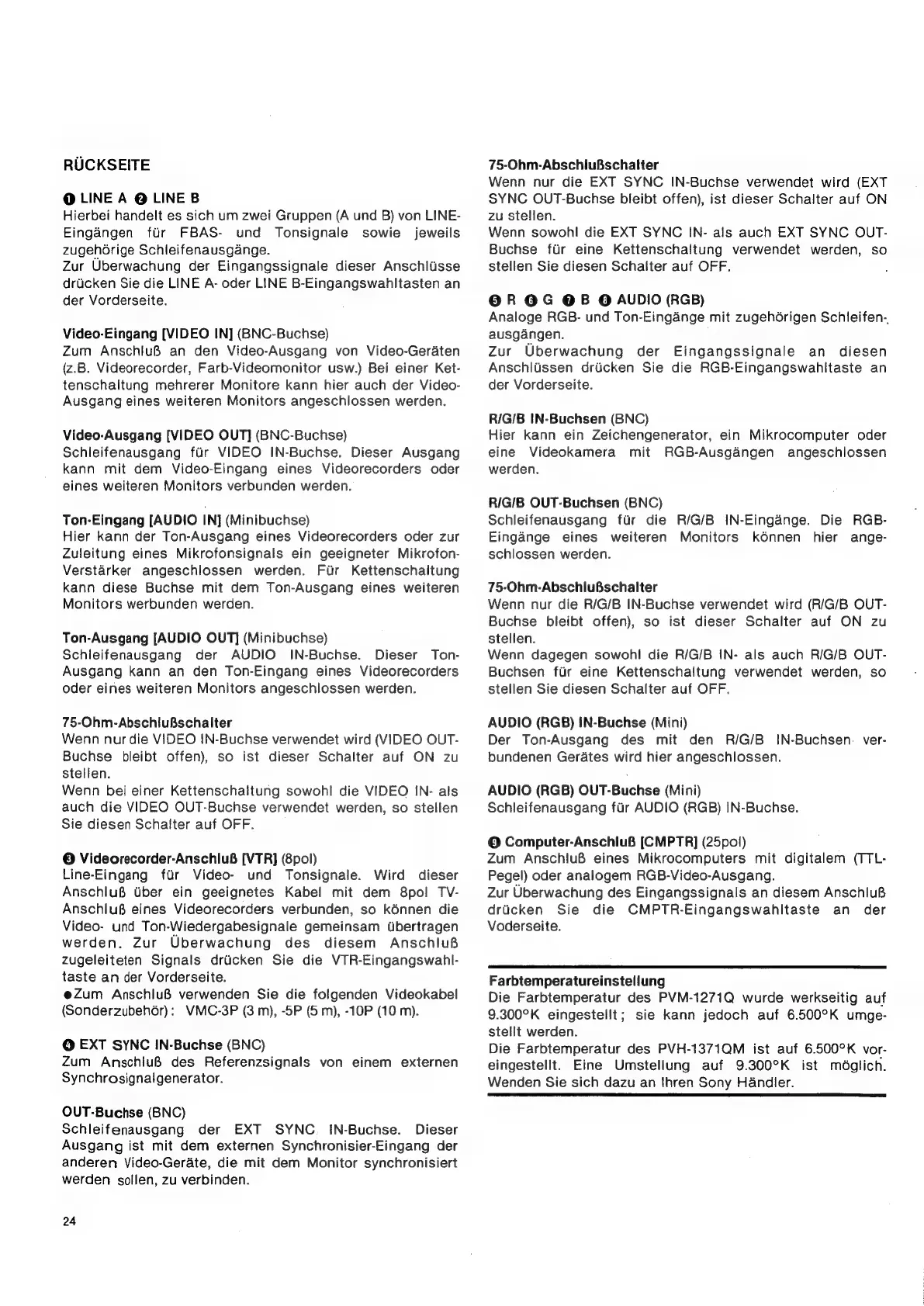

RUCKSEITE
@ LINE A @ LINE B
Hierbei handelt es sich um zwei Gruppen (A und B) von LINE-
Eingangen ftir FBAS- und Tonsignale sowie jeweils
zugehérige Schleifenausgange.
Zur Uberwachung der Eingangssignale dieser Anschlisse
drucken Sie die LINE A- oder LINE B-Eingangswahltasten an
der Vorderseite.
Video-Eingang [VIDEO IN] (BNC-Buchse)
Zum AnschtuB an den Video-Ausgang von Video-Geraten
(z.B. Videorecorder, Farb-Videomonitor usw.) Bei einer Ket-
tenschaltung mehrerer Monitore kann hier auch der Video-
Ausgang eines weiteren Monitors angeschlossen werden.
Video-Ausgang [VIDEO OUT] (BNC-Buchse)
Schleifenausgang fur VIDEO IN-Buchse. Dieser Ausgang
kann mit dem Video-Eingang eines Videorecorders oder
eines weiteren Monitors verbunden werden.
Ton-Eingang [AUDIO IN] (Minibuchse)
Hier kann der Ton-Ausgang eines Videorecorders oder zur
Zuleitung eines Mikrofonsignals ein geeigneter Mikrofon-
Verstarker angeschlossen werden. Fur Kettenschaltung
kann diese Buchse mit dem Ton-Ausgang eines weiteren
Monitors werbunden werden.
Ton-Ausgang [AUDIO OUT] (Minibuchse)
Schleifenausgang der AUDIO IN-Buchse. Dieser Ton-
Ausgang kann an den Ton-Eingang eines Videorecorders
oder eines weiteren Monitors angeschlossen werden.
75-Ohm-AbschluBschalter
Wenn nur die VIDEO IN-Buchse verwendet wird (VIDEO OUT-
Buchse bleibt offen), so ist dieser Schalter auf ON zu
stellen.
Wenn bei einer Kettenschaltung sowohl die VIDEO IN- als
auch die VIDEO OUT-Buchse verwendet werden, so stellen
Sie diesen Schalter auf OFF.
© Videorecorder-AnschluB [VTR] (8pol)
Line-Eingang ftir Video- und Tonsignale. Wird dieser
AnschlufBKB Gber ein geeignetes Kabel mit dem 8pol TV-
AnschluB eines Videorecorders verbunden, so kénnen die
Video- und Ton-Wiedergabesignale gemeinsam Ubertragen
werden. Zur Uberwachung des diesem AnschluB
zugeleiteten Signals drucken Sie die VTR-Eingangswahl-
taste an der Vorderseite.
e@Zum AnschluB verwenden Sie die folgenden Videokabel
(Sonderzubehér): VMC-3P (3m), -5P (5 m), -10P (10 m).
@ EXT SYNC IN-Buchse (BNC)
Zum AnschiuB des Referenzsignals von einem externen
Synchrosignalgenerator.
OUT-Buchse (BNC)
Schleifenausgang der EXT SYNC _ IN-Buchse. Dieser
Ausgang ist mit dem externen Synchronisier-Eingang der
anderen Video-Gerate, die mit dem Monitor synchronisiert
werden sollen, zu verbinden.
24
75-Ohm-AbschiuBschalter
Wenn nur die EXT SYNC IN-Buchse verwendet wird (EXT
SYNC OUT-Buchse bleibt offen), ist dieser Schalter auf ON
zu stellen.
Wenn sowohl die EXT SYNC IN- als auch EXT SYNC OUT-
Buchse fir eine Kettenschaltung verwendet werden, so
stellen Sie diesen Schalter auf OFF.
@R OG OB O AUDIO (RGB)
Analoge RGB- und Ton-Eingange mit zugehdrigen Schlieifen-.
ausgangen.
Zur Uberwachung der Eingangssignale an diesen
Anschlissen drucken Sie die RGB-Eingangswahitaste an
der Vorderseite.
R/G/B IN-Buchsen (BNC)
Hier kann ein Zeichengenerator, ein Mikrocomputer oder
eine Videokamera mit RGB-Ausgangen angeschlossen
werden.
R/G/B OUT-Buchsen (BNC)
Schleifenausgang fir die R/G/B IN-Eingange. Die RGB-
Eingange eines weiteren Monitors k6énnen hier ange-
schlossen werden.
75-Ohm-AbschluBschalter
Wenn nur die R/G/B IN-Buchse verwendet wird (R/G/B OUT-
Buchse bleibt offen), so ist dieser Schalter auf ON zu
stellen.
Wenn dagegen sowohl die R/G/B IN- als auch R/G/B OUT-
Buchsen fir eine Kettenschaltung verwendet werden, so
stellen Sie diesen Schalter auf OFF.
AUDIO (RGB) IN-Buchse (Mini)
Der Ton-Ausgang des mit den R/G/B IN-Buchsen. ver-
bundenen Gerates wird hier angeschlossen.
AUDIO (RGB) OUT-Buchse (Mini)
Schleifenausgang fur AUDIO (RGB) IN-Buchse.
© Computer-AnschiuB [CMPTR] (25pol)
Zum AnschluB eines Mikrocomputers mit digitalem (TTL-
Pegel) oder analogem RGB-Video-Ausgang.
Zur Uberwachung des Eingangssignals an diesem AnschluB&
dricken Sie die CMPTR-Eingangswahitaste an der
Voderseite.
Farbtemperatureinstellung
Die Farbtemperatur des PVM-1271Q wurde werkseitig auf
9.300°K eingestellt; sie kann jedoch auf 6.500°K umge-
stellt werden.
Die Farbtemperatur des PVH-1371QM ist auf 6.500°K vor-
eingestellt. Eine Umstellung auf 9.300°K ist médglich.
Wenden Sie sich dazu an thren Sony Handler.

Sony Trinitron PVM-1271Q Specifications

General

Display Type	CRT
Aspect Ratio	4:3
Weight	10.5 kg
Tube Type	Trinitron
Input Connectors	BNC
Audio	Built-in speaker
Screen Size	12 inches
