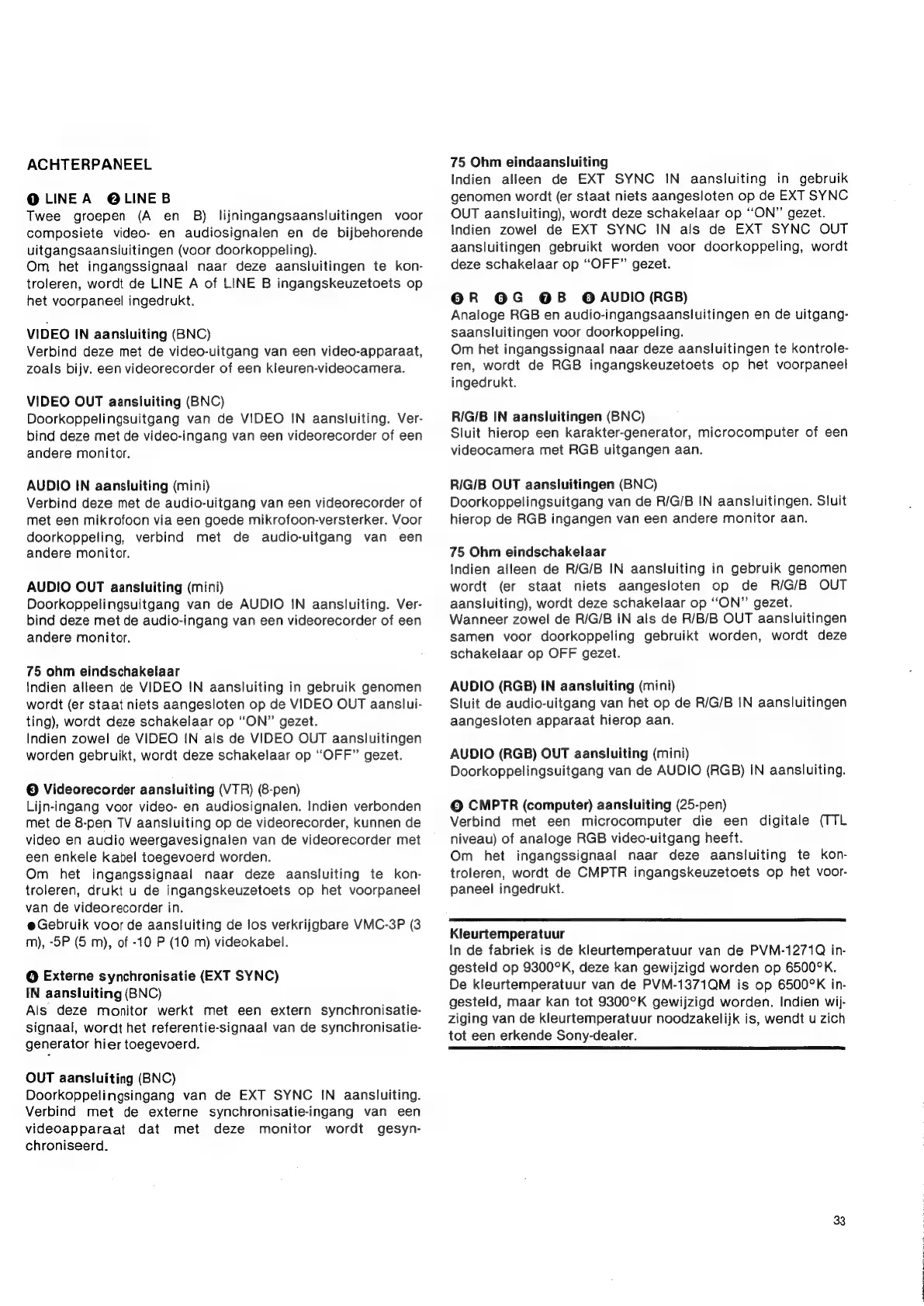

ACHTERPANEEL
@LINEA @LINEB
Twee groepen (A en 8B) lijningangsaansluitingen voor
composiete video- en audiosignalen en de bijbehorende
uitgangsaansluitingen (voor doorkoppeling).
Om het ingangssignaal naar deze aansluitingen te kon-
troleren, wordt de LINE A of LINE B ingangskeuzetoets op
het voorpaneel ingedrukt.
VIDEO IN aansluiting (BNC)
Verbind deze met de video-uitgang van een video-apparaat,
zoals bijv. een videorecorder of een kleuren-videocamera.
VIDEO OUT aansiuiting (BNC)
Doorkoppelingsuitgang van de VIDEO IN aansluiting. Ver-
bind deze met de video-ingang van een videorecorder of een
andere monitor.
AUDIO IN aanstuiting (mini)
Verbind deze met de audio-uitgang van een videorecorder of
met een mikrofoon via een goede mikrofoon-versterker. Voor
doorkoppeling, verbind met de audio-uitgang van een
andere monitor.
AUDIO OUT aansluiting (mini)
Doorkoppelingsuitgang van de AUDIO IN aansluiting. Ver-
bind deze met de audio-ingang van een videorecorder of een
andere monitor.
75 ohm eindschakelaar
Indien alleen de VIDEO IN aansluiting in gebruik genomen
wordt (er staat niets aangesloten op de VIDEO OUT aanslui-
ting), wordt deze schakelaar op “ON” gezet.
Indien zowel de VIDEO IN als de VIDEO OUT aansluitingen
worden gebruikt, wordt deze schakelaar op “OFF” gezet.
© Videorecorder aansluiting (VTR) (8-pen)
Lijn-ingang voor video- en audiosignalen. Indien verbonden
met de 8-pen TV aansluiting op de videorecorder, kunnen de
video en audio weergavesignalen van de videorecorder met
een enkele kabel toegevoerd worden.
Om het ingangssignaal naar deze aanstuiting te kon-
troleren, drukt u de ingangskeuzetoets op het voorpaneel
van de videorecorder in.
e Gebruik voor de aansluiting de los verkrijgbare VMC-3P (3
m), -5P (5 m), of -10 P (10 m) videokabel.
© Externe synchronisatie (EXT SYNC)
IN aanstuiting (BNC)
Als deze monitor werkt met een extern synchronisatie-
signaal, wordt het referentie-signaal van de synchronisatie-
generator hier toegevoerd.
OUT aansluiting (BNC)
Doorkoppelingsingang van de EXT SYNC IN aansluiting.
Verbind met de externe synchronisatie-ingang van een
videcapparaat dat met deze monitor wordt gesyn-
chroniseerd.
75 Ohm eindaansluiting
Indien alleen de EXT SYNC IN aansluiting in gebruik
genomen wordt (er staat niets aangesloten op de EXT SYNC
OUT aansluiting), wordt deze schakelaar op “ON” gezet.
Indien zowe!l de EXT SYNC IN als de EXT SYNC OUT
aansluitingen gebruikt worden voor doorkoppeling, wordt
deze schakelaar op “OFF” gezet.
@R OG OB @ AUDIO (RGB)
Analoge RGB en audio-ingangsaansluitingen en de uitgang-
saansluitingen voor doorkoppeling.
Om het ingangssignaal naar deze aansluitingen te kontrole-
ren, wordt de RGB ingangskeuzetoets op het voorpaneel
ingedrukt.
R/G/B IN aansluitingen (BNC)
Sluit hierop een karakter-generator, microcomputer of een
videocamera met RGB uitgangen aan.
R/IG/B OUT aansluitingen (BNC)
Doorkoppelingsuitgang van de R/G/B IN aansluitingen. Sluit
hierop de RGB ingangen van een andere monitor aan.
75 Ohm eindschakelaar
Indien alleen de R/G/B IN aansluiting in gebruik genomen
wordt (er staat niets aangesloten op de R/G/B OUT
aansluiting), wordt deze schakelaar op “ON” gezet.
Wanneer zowel de R/G/B IN als de R/B/B OUT aansluitingen
samen voor doorkoppeling gebruikt worden, wordt deze
schakelaar op OFF gezet.
AUDIO (RGB) IN aansluiting (mini)
Sluit de audio-uitgang van het op de R/G/B IN aansluitingen
aangesloten apparaat hierop aan.
AUDIO (RGB) OUT aansluiting (mini)
Doorkoppelingsuitgang van de AUDIO (RGB) IN aansluiting.
© CMPTR (computer) aansluiting (25-pen)
Verbind met een microcomputer die een digitale (TTL
niveau) of analoge RGB video-uitgang heeft.
Om het ingangssignaal naar deze aansluiting te kon-
troleren, wordt de CMPTR ingangskeuzetoets op het voor-
paneel ingedrukt.
Kleurtemperatuur
In de fabriek is de kleurtemperatuur van de PVM-1271Q in-
gesteld op 9300°K, deze kan gewijzigd worden op 6500°K.
De kleurtemperatuur van de PVM-1371QM is op 6500°K in-
gesteld, maar kan tot 9300°K gewijzigd worden. Indien wij-
ziging van de kleurtemperatuur noodzakelijk is, wendt u zich
tot een erkende Sony-dealer.
33
