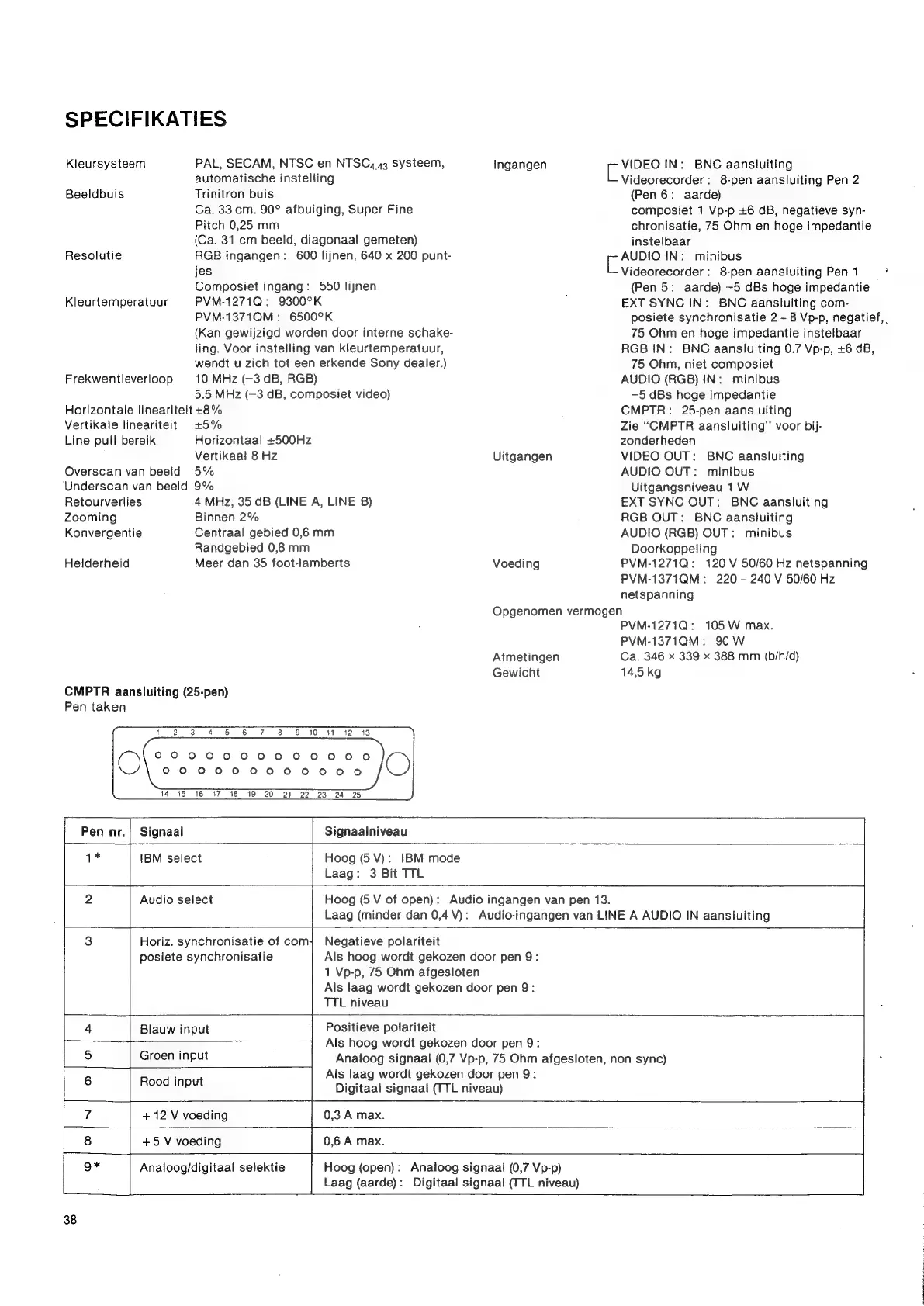

SPECIFIKATIES
Kleursysteem PAL, SECAM, NTSC en NTSC,.43 systeem, Ingangen VIDEO IN: BNC aansluiting
automatische instelling Videorecorder: 8-pen aansluiting Pen 2
Beeldbuis Trinitron buis (Pen 6: aarde)
Ca. 33cm. 90° afbuiging, Super Fine composiet 1 Vp-p +6 dB, negatieve syn-
Pitch 0,25 mm chronisatie, 75 Ohm en hoge impedantie
(Ca. 31 cm beeld, diagonaal gemeten) instelbaar
Resolutie RGB ingangen: 600 lijnen, 640 x 200 punt- AUDIO IN: minibus
jes Videorecorder: 8-pen aansluiting Pen 1 :
Composiet ingang: 550 lijnen (Pen 5: aarde) -5 dBs hoge impedantie
Kleurtemperatuur PVM-1271Q: 9300°K EXT SYNC IN: BNC aansluiting com-
PVM-1371QM: 6500°K posiete synchronisatie 2 - 8 Vp-p, negatief,.
(Kan gewijzigd worden door interne schake- 75 Ohm en hoge impedantie instelbaar
ling. Voor instelling van kleurtemperatuur, RGB IN: BNC aansluiting 0.7 Vp-p, +6 dB,
wendt u zich tot een erkende Sony dealer.) 75 Ohm, niet composiet
Frekwentieverioop 10 MHz (-3 dB, RGB) AUDIO (RGB) IN: minibus
5.5 MHz (—3 dB, composiet video) -5 dBs hoge impedantie
Horizontale lineariteit +8 % CMPTR: 25-pen aansluiting
Vertikale lineariteit +5% Zie “CMPTR aansluiting” voor bij-
Line pull bereik Horizontaal +500Hz zonderheden
Vertikaal 8 Hz Uitgangen VIDEO OUT: BNC aansluiting
Overscan van beeld 5% AUDIO OUT: minibus
Underscan van beeld 9% Uitgangsniveau 1 W
Retourverlies 4 MHz, 35 dB (LINE A, LINE B) EXT SYNC OUT: BNC aansluiting
Zooming Binnen 2% RGB OUT: BNC aansluiting
Konvergentie Centraal gebied 0,6 mm AUDIO (RGB) OUT: minibus
Randgebied 0,8 mm Doorkoppeling
Helderheid Meer dan 35 foot-lamberts Voeding PVM-1271Q: 120 V 50/60 Hz netspanning
PVM-1371QM: 220 - 240 V 50/60 Hz
netspanning
Opgenomen vermogen
PVM-1271Q: 105 W max.
PVM-1371QM: 90 W
Afmetingen Ca. 346 x 339 x 388 mm (b/h/d)
Gewicht 14,5 kg
CMPTR aansluiting (25-pen)
Pen taken
9 10 41 #12 13
©9090 0000000000
90000000 0000
14°15 #16 #17 18 19 20 21 22 23 24 25
.
| Pen nr.} Signaal Signaalniveau
1* IBM select Hoog (6 V): IBM mode
Laag: 3 Bit TTL
2 Audio select Hoog (5 V of open): Audio ingangen van pen 13.
Laag (minder dan 0,4 V): Audio-ingangen van LINE A AUDIO IN aanstuiting
3 Horiz. synchronisatie of com; Negatieve polariteit
posiete synchronisatie Als hoog wordt gekozen door pen 9:
1 Vp-p, 75 Ohm afgesloten
Als laag wordt gekozen door pen 9:
TTL niveau
4 Blauw input Positieve polariteit
Als hoog wordt gekozen door pen 9:
5 Groen input Analoog signaal (0,7 Vp-p, 75 Ohm afgesloten, non sync)
P Als laag wordt gekozen door pen 9:
. pega nines Digitaal signaal (TTL niveau)
7 +12 V voeding 0,3 A max.
8 +5 V voeding 0,6 A max. |
[ g* Analoog/digitaal selektie
Laag (aarde): Digitaal signaal (TTL niveau)
Hoog (open): Analoog signaail (0,7 Vp-p) |
38
