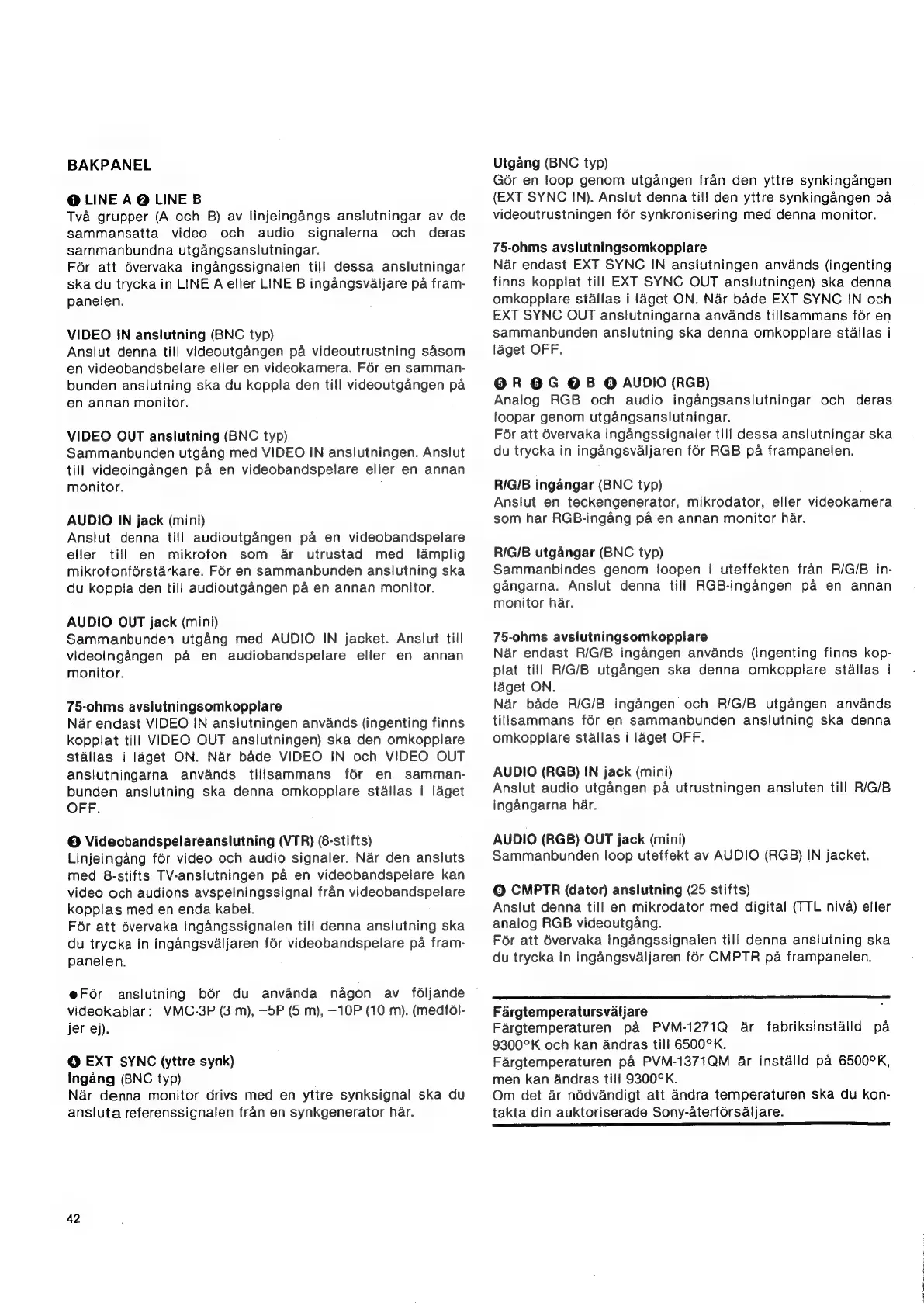

Sony Trinitron PVM-1271Q - Page 42

BAKPANEL
@LINEA@ LINE B
Tva grupper (A och B) av linjeingangs anslutningar av de
sammansatta video och audio signalerna och deras
sammanbundna utgangsanslutningar.
Fér att 6vervaka ingangssignalen till dessa anslutningar
ska du trycka in LINE A eller LINE B ingangsvaljare pa fram-
panelen.
VIDEO IN anslutning (BNC typ)
Anslut denna till videoutgangen pa videoutrustning sasom
en videobandsbelare eller en videokamera. Fér en samman-
bunden anslutning ska du koppla den till videoutgangen pa
en annan monitor.
VIDEO OUT anslutning (BNC typ)
Sammanbunden utgang med VIDEO IN anslutningen. Ansiut
till videoingangen pa en videobandspelare eller en annan
monitor.
AUDIO IN jack (mini)
Anslut denna till audioutgangen pa en videobandspelare
eller till en mikrofon som ar utrustad med lamplig
mikrofonférstarkare. For en sammanbunden anslutning ska
du koppia den till audioutgangen pa en annan monitor.
AUDIO OUT jack (mini)
Sammanbunden utgang med AUDIO IN jacket. Anslut till
videoingangen pa en audiobandspelare eller en annan
monitor.
75-ohms avslutningsomkopplare
Nar endast VIDEO IN anslutningen anvands (ingenting finns
kopplat till VIDEO OUT anslutningen) ska den omkopplare
stallas i laget ON. Nar bade VIDEO IN och VIDEO OUT
anslutningarna anvands tillsammans fér en samman-
bunden anslutning ska denna omkopplare stallas i laget
OFF.
© Videobandspelareanslutning (VTR) (8-stifts)
Linjeingang fér video och audio signaler. Nar den ansluts
med 8-stifts TV-anslutningen pa en videobandspelare kan
video och audions avspelningssignal fran videobandspelare
kopplas med en enda kabel.
For att 6vervaka ingangssignalen till denna anslutning ska
du trycka in ingangsvaljaren for videobandspelare pa fram-
panelen.
eFér
videokablar: VMC-3P (3 m), —5P (5 m), —10P (10 m). (medfél-
jer ej).
© EXT SYNC (yttre synk)
Ingang (BNC typ)
Nar denna monitor drivs med en yttre synksignal ska du
ansluta referenssignalen fran en synkgenerator har.
42
anslutning bor du anvanda nagon av féljande ~
Utgang (BNC typ)
Gor en loop genom utgangen fran den yttre synkingangen
(EXT SYNC IN). Anslut denna till den yttre synkingangen pa
videoutrustningen fér synkronisering med denna monitor.
75-ohms avslutningsomkopplare
Nar endast EXT SYNC IN anslutningen anvands (ingenting
finns kopplat till EXT SYNC OUT ansiutningen) ska denna
omkopplare stallas i laget ON. Nar bade EXT SYNC IN och
EXT SYNC OUT anslutningarna anvands tillsammans for en
sammanbunden anslutning ska denna omkopplare stallas i
laget OFF.
@R OG OB O AUDIO (RGB)
Analog RGB och audio ingangsanslutningar och deras
loopar genom utgangsanslutningar.
For att Overvaka ingangssignaler till dessa anslutningar ska
du trycka in ingangsvaljaren for RGB pa frampanelen.
R/G/B ingangar (BNC typ)
Anslut en teckengenerator, mikrodator, eller videokamera
som har RGB-ingang pa en annan monitor har.
R/G/B utgangar (BNC typ)
Sammanbindes genom loopen i uteffekten fran R/G/B in-
gangarna. Anslut denna till RGB-ingangen pa en annan
monitor har.
75-ohms avslutningsomkopplare
Nar endast R/G/B ingangen anvands (ingenting finns kop-
plat till R/G/B utgangen ska denna omkopplare stallas i
laget ON.
Nar bade R/G/B ingangen och R/G/B utgangen anvands
tillsammans for en sammanbunden anslutning ska denna
omkopplare stallas i laget OFF.
AUDIO (RGB) IN jack (mini)
Anslut audio utgangen pa utrustningen ansluten till R/G/B
ingangarna har.
AUDIO (RGB) OUT jack (mini)
Sammanbunden loop uteffekt av AUDIO (RGB) IN jacket.
© CMPTR (dator) anslutning (25 stifts)
Ansiut denna till en mikrodator med digital (TTL niva) eller
analog RGB videoutgang.
For att 6vervaka ingangssignalen till denna ansliutning ska
du trycka in ingangsvaljaren for CMPTR pa frampanelen.
Fargtemperatursvaljare
Fargtemperaturen pa PVM-1271Q 4r fabriksinstalld pa
9300°K och kan Andras till 6500°K.
Fargtemperaturen pa PVM-1371QM 4r instalid pa 6500°K,
men kan Andras till 9300°K.
Om det ar nédvandigt att Andra temperaturen ska du kon-
takta din auktoriserade Sony-aterférsaljare.
