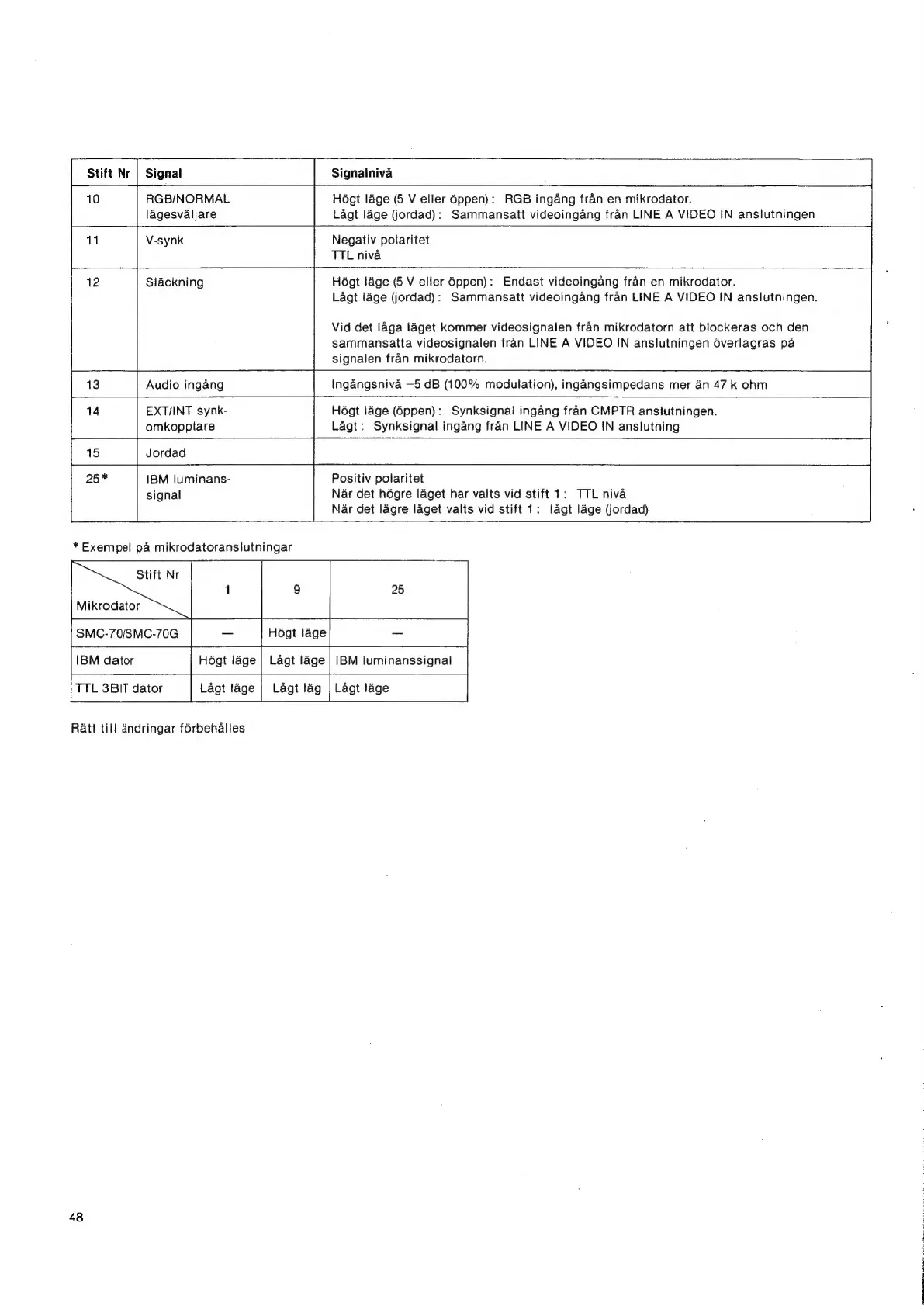

Sony Trinitron PVM-1271Q - Page 48

Stift Nr | Signal Signainiva
10 RGB/NORMAL Hodgt lage (5 V eller 6ppen): RGB ingang fran en mikrodator.
lAgesvaljare Lagt lage (jordad): Sammansatt videoingang fran LINE A VIDEO IN anslutningen
11 V-synk Negativ potaritet
TTL niva
12 Slackning Hoégt lage (5 V eller Gppen): Endast videoingang fran en mikrodator.
Lagt lage (jordad): Sammansatt videoingang fran LINE A VIDEO IN anslutningen.
Vid det laga laget kommer videosignalen fran mikrodatorn att blockeras och den
sammansatta videosignalen fran LINE A VIDEO IN anslutningen 6verlagras pa
signalen fran mikrodatorn.
13 Audio ingang a Ingangsniva —5 dB (100% modulation), ingangsimpedans mer an 47 k ohm
14 EXT/INT synk- Hégt lage (Gppen): Synksignal ingang fran CMPTR anslutningen.
omkopptare Lagt: Synksignal ingang fran LINE A VIDEO IN anslutning
15 Jordad
25* {BM luminans- Positiv polaritet
signal
Nar det hdégre laget har valts vid stift 1: TTL niva
Nar det lagre laget valts vid stift 1: lagt lage (jordad)
* Exempel pa mikrodatoranslutningar
= 1
Mikrodator ce
smo-7osmo70a | —
SMC-70/SMC-70G
48
Hédgt lage _
IBM dator Hogt lage | Lagt l4ge | IBM luminanssignal
TTL 3BIT dator Lagt lage | Lagt lag | Lagt lage
Ratt till andringar forbehalles
