Emplacement et fonction des commandes
Aperçu
30 premières secondes. Pendant ce
temps, vous ne pouvez pas remettre
le projecteur sous tension à l’aide de
la touche
I
/ 1.
Pour plus de détails sur les indicateurs
LAMP/COVER et FAN/TEMP, voir
page 33.
6
Touche ENTER
Confirme la saisie des réglages de
paramètres dans le menu système.
7
Touches fléchées (
M
/
m
/
<
/
,
)
Servent à sélectionner le menu ou à
procéder à différents réglages.
8
Touche RESET
Restaure la valeur de réglage par défaut
d’un paramètre. Cette touche est
opérante lorsque le menu ou un
paramètre de réglage est affiché
à l’écran.
9
Touche MENU
Affiche l’écran de menu. Appuyez
à nouveau sur cette touche pour
désactiver le menu.
1
Connecteur INPUT A (HD D-sub
à 15 broches, femelle)
Raccordez-le à un appareil externe
comme un ordinateur.
Raccordez-le à la sortie moniteur d’un
ordinateur à l’aide du câble fourni.
Pour entrer un signal à composantes
ou RVB 15k, utilisez le câble en option.
2
Connecteur d’entrée vidéo
Raccordez-le à un appareil vidéo externe
comme un magnétoscope.
• S VIDEO (miniconnecteur DIN à
4 broches) : Raccordez-le à la sortie
S vidéo (sortie vidéo Y/C)
de l'appareil vidéo.
• VIDEO (type phono) : Raccordez-le
à la sortie vidéo composite d'un
appareil vidéo.
Si vous raccordez un appareil vidéo
simultanément aux prises S VIDEO et
VIDEO, c’est le signal transmis via la prise
S VIDEO qui est sélectionné. Lorsque
vous projetez l’image via la prise VIDEO,
veillez à ne pas raccorder un câble à la
prise S VIDEO.
3
Connecteur MOUSE (6 broches)
Raccordez-le au port pour souris PS/2
d'un ordinateur à l’aide du câble de
souris fourni pour commander la
fonction souris.
4
Connecteur USB (fiche A USB
pour descente de données,
4 broches)
Raccordez-le à un appareil USB tel
qu'une souris, un appareil photo, etc.
5
Connecteur USB (fiche B USB
pour descente de données,
4 broches)
Raccordez-le à un connecteur USB d’un
ordinateur. Lorsque vous raccordez le
projecteur à l’ordinateur, le projecteur
reconnaît la souris de l’ordinateur
raccordé au connecteur INPUT A et
vous pouvez alors commander la
fonction de souris à l’aide de la
télécommande fournie. Le logiciel
d’application fourni peut être installé
dans un ordinateur raccordé à ce
connecteur.

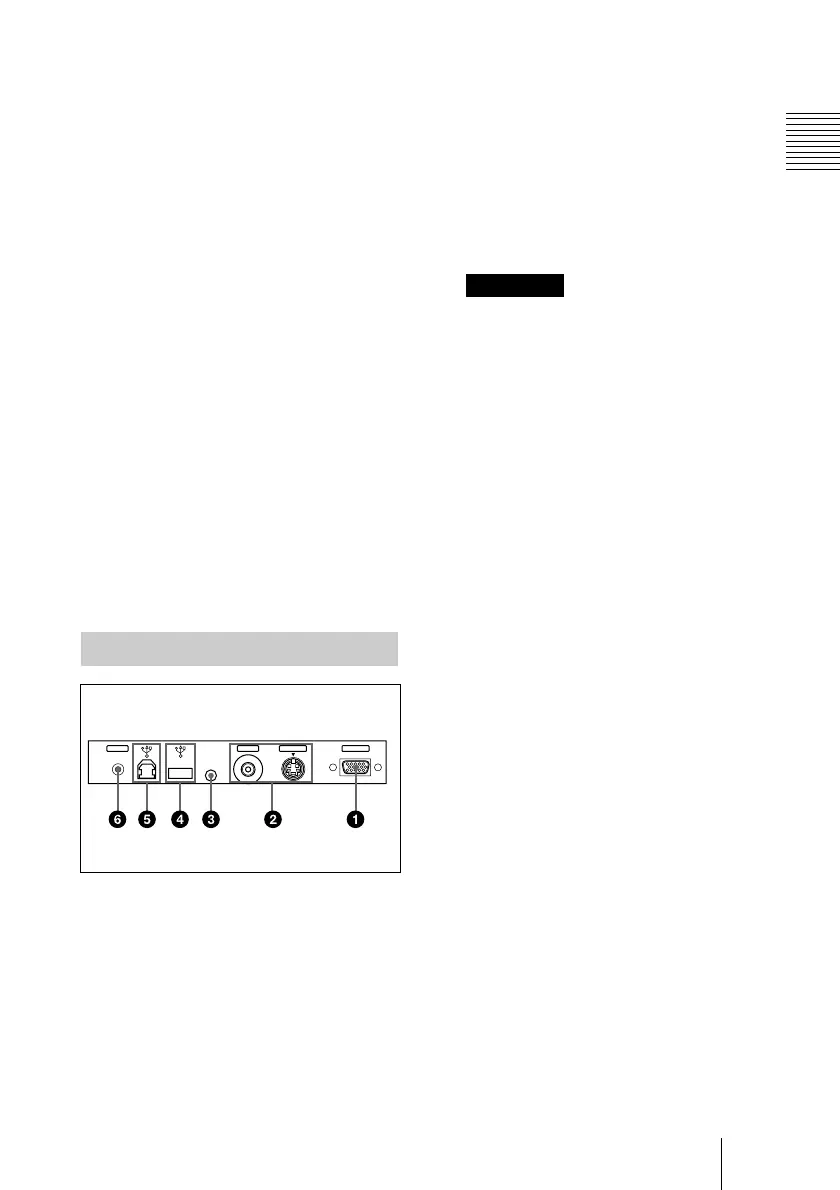

Panneau des connecteurs
INPUT AS VIDEOVIDEOMOUSEAUDIO
Côté arrière
Remarque
