Sony VPL-S900E - 8-2. SCHEMATIC DIAGRAMS;PRINTED WIRING BOARDS; QB and QC Board Component Locations

2
3
4
5
AB C D E F G H
8-48-4
VPL-S900E, VPL-S900M, VPL-S900U
1

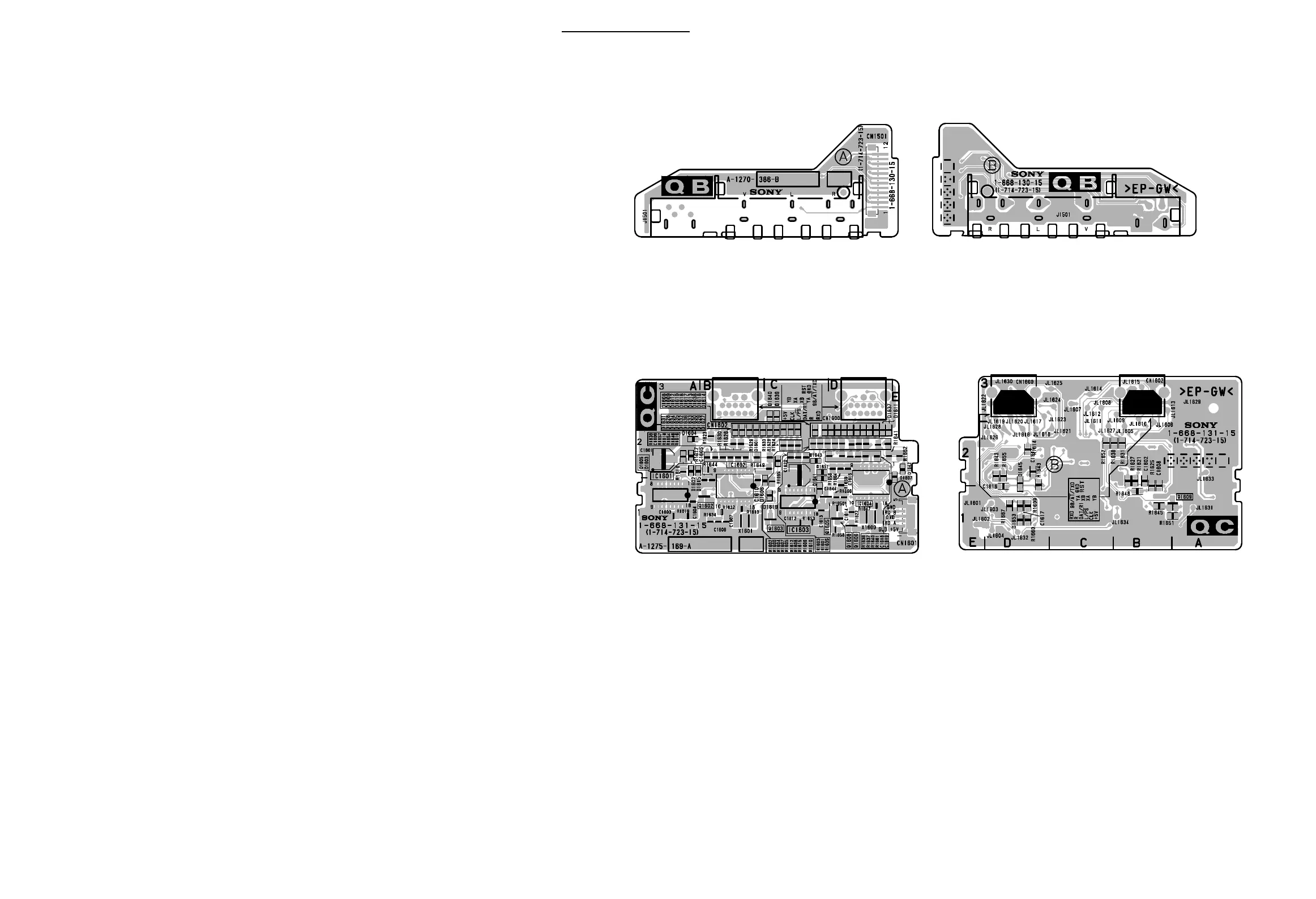

QB -A SIDE-
SUFFIX: -15
QB BOARD
QB -B SIDE-
SUFFIX: -15
QC BOARD
QC -A SIDE-
SUFFIX: -15
QC -B SIDE-
SUFFIX: -15
QB, QC QB, QC
QC BOARD
*: B SIDE
D1602 A-2
D1603 A-2
D1604 A-2
D1605 A-2
D1606 C-2
C1608 C-1
D1609 C-2
D1610 D-2
D1611 D-2
D1612 D-2
D1613 D-2
D1614 D-2
D1615 A-2
D1616 D-2
D1617 D-2
D1618 D-2
D1619 C-1
D1627 C-2
D1628 B-2
D1629 C-2
D1630 C-2
D1631 B-2
D1632 C-2
D1633 C-2
D1634 B-2
D1635 B-2
D1636 C-2
D1637 D-2
D1638 D-2
D1639 C-3
D1640 C-3
D1641 C-2
D1642 E-2
D1643 C-2
D1644 C-1
*D1645 D-2
D1651 C-2
D1653 C-2
IC1601 A-1
IC1602 B-1
IC1603 C-1
IC1604 D-1
Q1602 B-1
Q1603 C-1
Q1605 C-1
Q1606 D-1
Q1608 D-1
*Q1609 A-1
