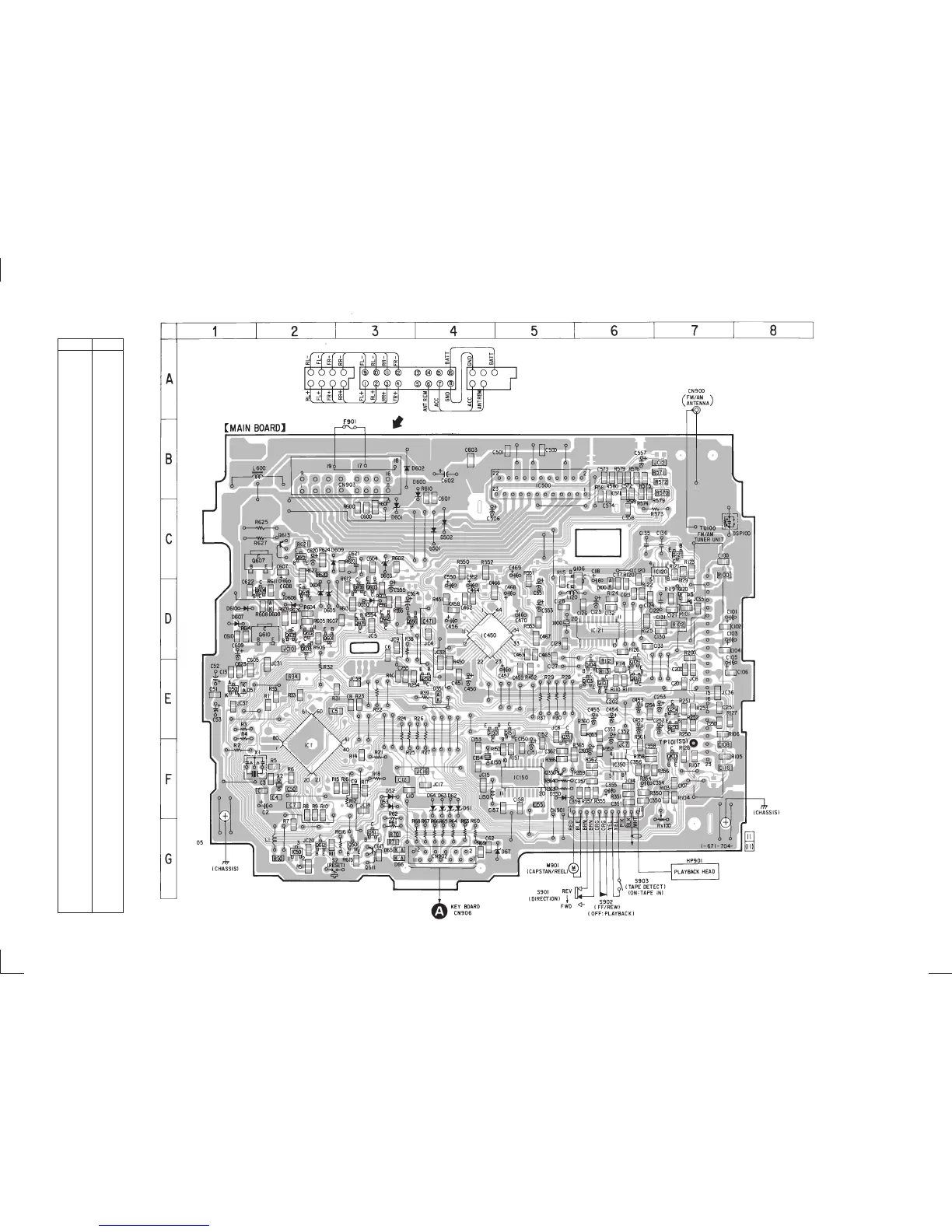

5-2. PRINTED WIRING BOARD – MAIN Section –
• Semiconductor
Location
Ref. No. Location
D50 E-1
D51 E-1
D52 F-3
D53 F-3
D61 F-4
D62 F-4
D63 F-4
D64 F-4
D65 G-3
D66 G-3
D67 G-5
D100 D-6
D350 F-5
D351 E-4
D501 C-4
D502 C-4
D550 D-3
D600 B-4
D601 C-3
D602 B-3
D603 C-3
D604 D-2
D605 D-2
D606 D-2
D607 D-1
D608 D-2
D609 C-2
D610 D-1
IC1 F-2
IC50 G-2
IC120 C-7
IC121 D-6
IC150 F5
IC350 F-6
IC450 D-4
IC500 B-5
Q50 G-3
Q51 G-3
Q100 F-7
Q101 E-6
Q102 E-6
Q103 E-6
Q104 E-6
Q105 E-6
Q106 D-6
Q120 D-7
Q121 C-7
Q150 E-4
Q151 E-5
Q250 E-7
Q251 E-7
Q252 E-4
Q350 F-5
Q351 E-5
Q554 D-3
Q556 D-3
Q600 D-3
Q601 D-2
Q602 D-2
Q603 D-2
Q604 D-2
Q605 D-2
Q607 C-2
Q608 D-3
Q609 D-3
Q610 D-2
Q611 G-3
Q612 G-2
Q613 C-2
Q614 D-2
Q615 C-2
