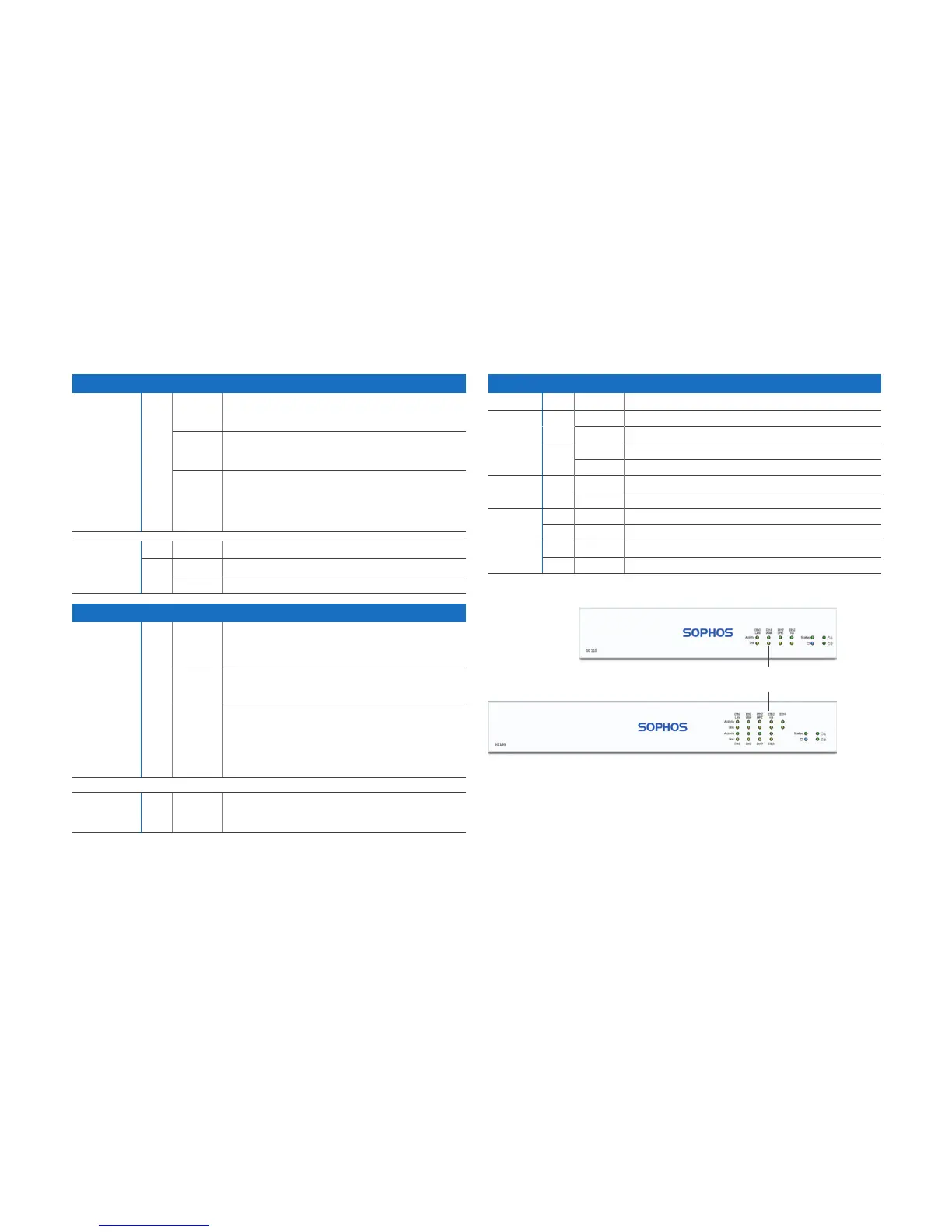

8Kurzanleitung SG 105(w)/115(w)/125(w)/135(w) Rev. 3
5. LED-Statusanzeigen der Appliance
LEDs am jeweiligen RJ45 Ethernet-Anschluss
ACT/LNK
(Linke LED)
Grün Leuchtet 1. Der Ethernet-Port wird mit Strom versorgt.
2. Verbindung zwischen Ethernet-Port und Hub
funktioniert.
Blinkt Der Adapter sendet oder empfängt Netzwerkdaten.
Die Blinkfrequenz hängt von der Menge des
Datenverkehrs ab.
Aus 1. Adapter und Switch werden nicht mit Strom
versorgt.
2. Keine Verbindung zwischen beiden Netzwerkenden.
3. Netzwerktreiber wurden nicht geladen oder
funktionieren nicht richtig.
Geschwin-
digkeit
(Rechte LED)
Gelb Ein Der Ethernet-Port arbeitet mit 1.000 Mbps.
Grün Ein Der Ethernet-Port arbeitet mit 100 Mbps.
Aus Der Ethernet-Port arbeitet mit 10 Mbps.
LEDs am SFP-Anschluss
ACT/LNK
(Linke LED)
Grün Leuchtet 1. Der SFP-Anschluss wird mit Strom versorgt.
2. Verbindung zwischen SFP-Anschluss und Hub
funktioniert.
Blinkt Der Adapter sendet oder empfängt Netzwerkdaten.
Die Blinkfrequenz hängt von der Menge des
Datenverkehrs ab.
Aus 1. Adapter und Switch werden nicht mit Strom
versorgt.
2. Keine Verbindung zwischen beiden Netzwerkenden.
3. Netzwerktreiber wurden nicht geladen oder
funktionieren nicht richtig.
Geschwin-
digkeit
(Rechte LED)
Gelb Ein Der Ethernet-Port arbeitet mit 1.000 Mbps.
LEDs auf der Vorderseite
Speicher Blau Blinkt Zugriff auf SSD-Laufwerk
Status Grün Leuchtet Normaler Betrieb
Blinkt Appliance fährt hoch oder herunter
Rot Leuchtet Problem mit SSD oder beim Hochfahren
Blinkt Allgemeiner Fehler (bitte Support kontaktieren)
WLAN Grün Ein WLAN ist aktiv
Aus WLAN ist inaktiv
Power 1 Grün Leuchtet Netzadapter 1 funktioniert normal
Rot Leuchtet Netzadapter 1 funktioniert nicht oder ist nicht verbunden
Power 2 Grün Leuchtet Netzadapter 2 funktioniert normal
Rot Leuchtet Netzadapter 2 funktioniert nicht oder ist nicht verbunden
Device Images: Front Side
*
Status-LEDs
(w-Modell hat zusätzliche WiFi-LED)
6. Support und Dokumentation
Für weitere Informationen und technischen Support gehen Sie auf
die Website www.sophos.com/de-de/support oder wenden Sie sich
an Ihren Sophos Vertriebspartner vor Ort.
* The displayed front image is of the SG 115 and SG 135 device.
