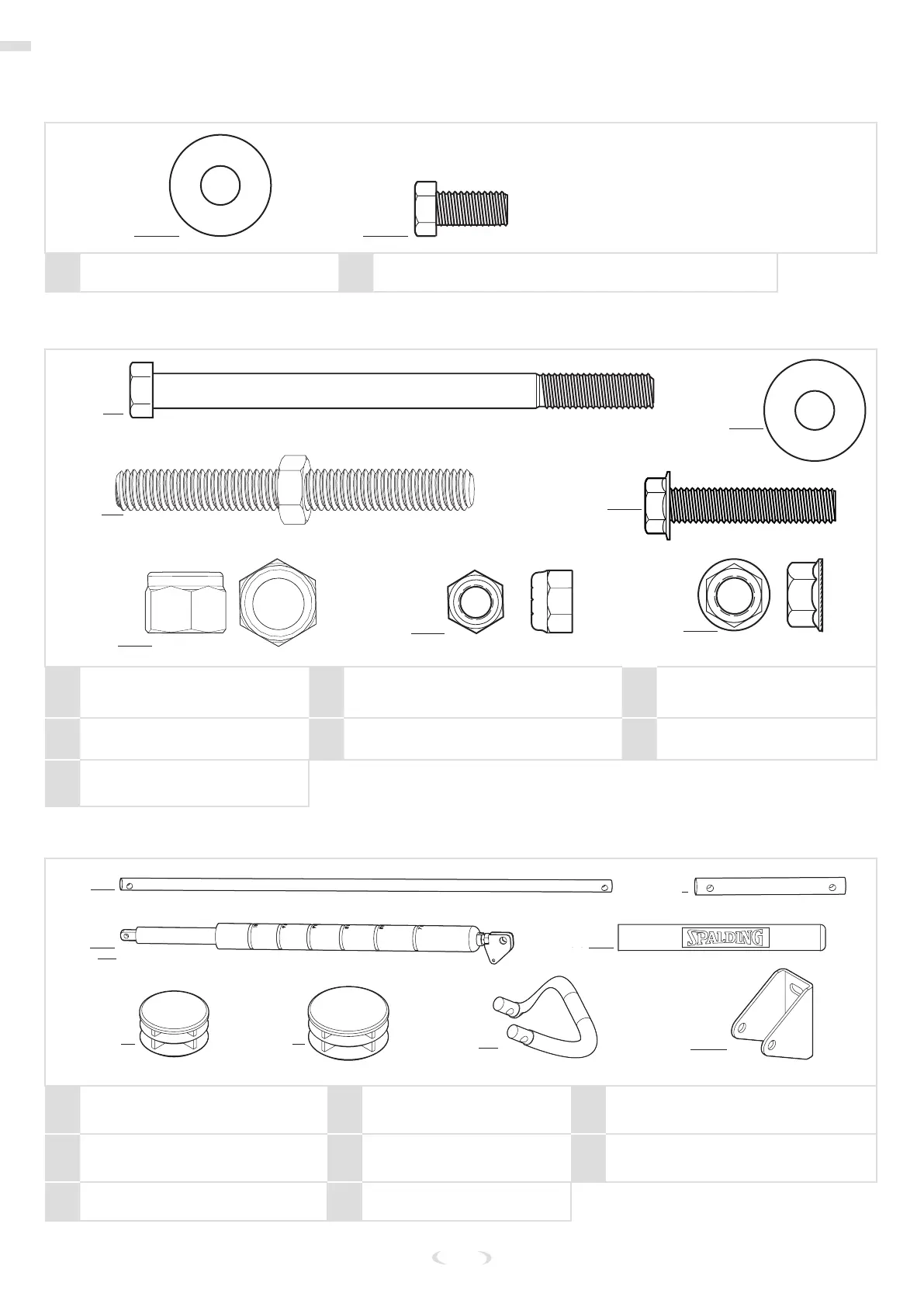

Contenido del paquete
37
KIT 1 – 208784
Núm. 12 Núm. 17
12 Arandela, plana, 5/16 pulg (×4) 17 Perno, hexagonal, 5/16 pulg-18 x 0,625 pulg de largo (×4)
KIT 2 – 209165
203099Hex Locknut (Nylon Insert) 5/16-18
203100
NUT, HEX FLANGE, 5/16-18
Núm. 11
Núm. 12
Núm. 13
Núm. 16
Núm. 7
Núm. 15
Núm. 9
7
Tornillo roscado de doble
extremo, 3/8-16 (×2)
11
Perno, hexagonal, 5/16-18 x 4 pulg de
largo (×1)
12 Arandela, plana, d. int. 3/8 (×6)
13 Tuerca, Nylock, 5/16-18 (×1) 15
Perno, cabeza hexagonal
5/16-18 x 1,5 pulg de largo (×2)
16
Tuerca, brida hexagonal,
5/16-18 (×2)
9 Tuerca, Nylock, 3/8-16 (×2)
MONTAJE DEL ELEVADOR ACCUGLIDE
TM
#37 #38
#59
#27
#52
#56#54
#53
Núm. 52
Núm. 37
Núm. 38
Núm. 59
Núm. 27
Núm. 56
Núm. 53
Núm. 54
27 Soporte de montaje del poste (×1) 37
Tapón, tubo, a presión, 1 pulg,
negro (×2)
38
Tapón, tubo, a presión, 1,25 pulg,
negro (×4)
52
Tubo, elevador vertical,
amortiguador de gas (×2)
53
Tubo, amortiguador de gas,
brazos de la manija (×2)
54 Montaje del amortiguador de gas (×1)
56 Cubierta, Spalding (×1) 59 Manija, elevador de gas (×1)
