Montaje del elevador de AccuGlide™
47
Montaje del elevador de AccuGlide™
Piezas necesarias: Montaje completo del elevador de AccuGlide
TM
:
• Kit 3
• Llave de vaso o llave
1/2 pulg, 3/4 pulg
E
MONTAJE DEL ELEVADOR DE ACCUGLIDE
TM

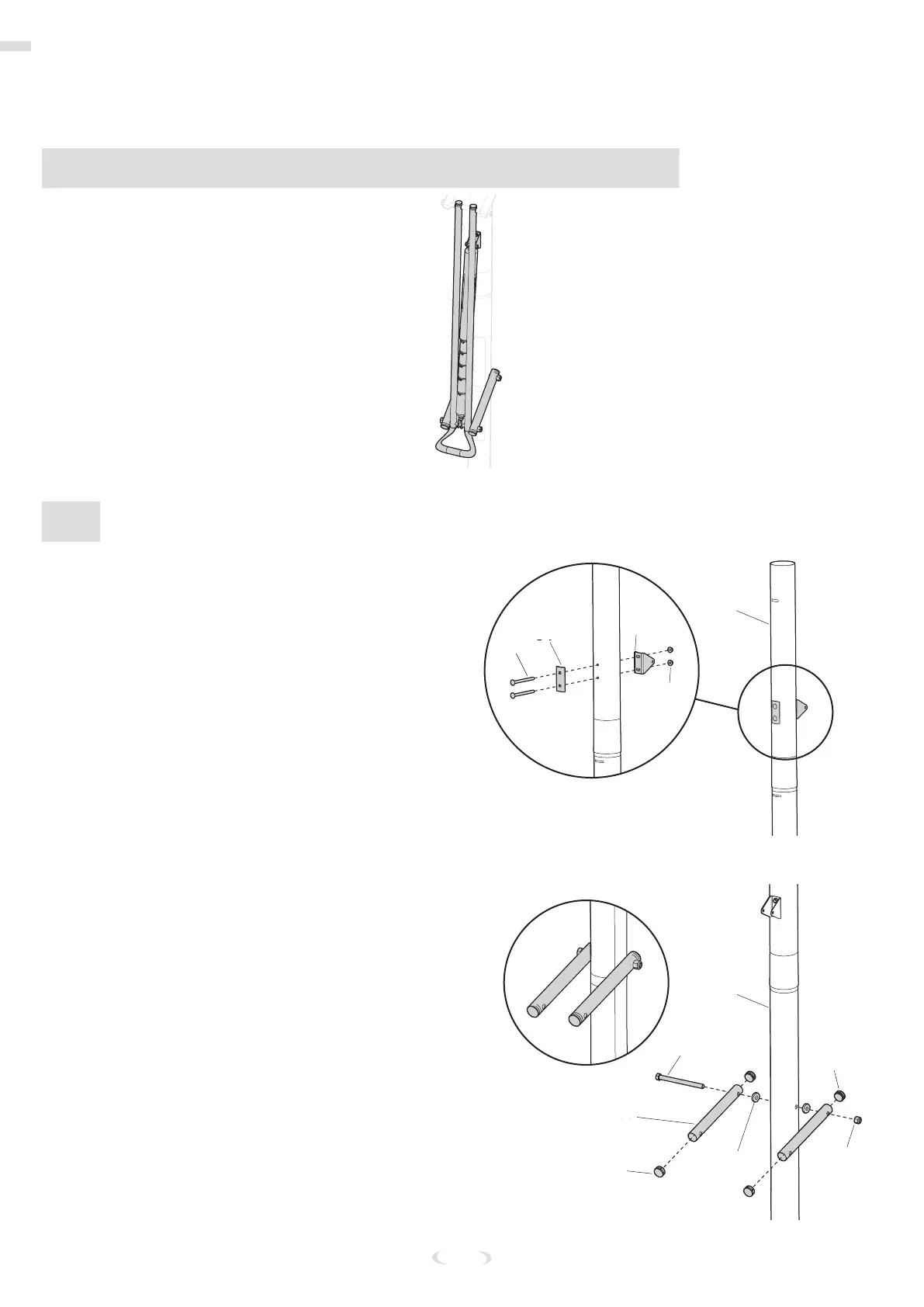

1. Fije el soporte del montaje del poste (27) y
el soporte de refuerzo (34) en los oricios
de montaje del poste superior (4) utilizando
los pernos de carrocería (28).
2. Apriete las tuercas bridadas (16).
#28
#34
#4
#16
#27
Delantero
Posterior
Núm. 34
Núm. 28
Núm. 16
Núm. 27
Núm. 4
3. Instale los tubos del brazo (53) en el
poste intermedio (5) utilizando el perno
hexagonal (44), los espaciadores (49)
y la tuerca Nylock (40).
4. Inserte los tapones (38) en los
tubos (53).
#5
#38
#49
#53
#44
#40
#38
Posterior
Núm. 5
Núm. 44
Núm. 38
Núm. 53
Núm. 38
Núm. 49
Núm. 40
