Assemblage du dispositif de levage AccuGlide™
79

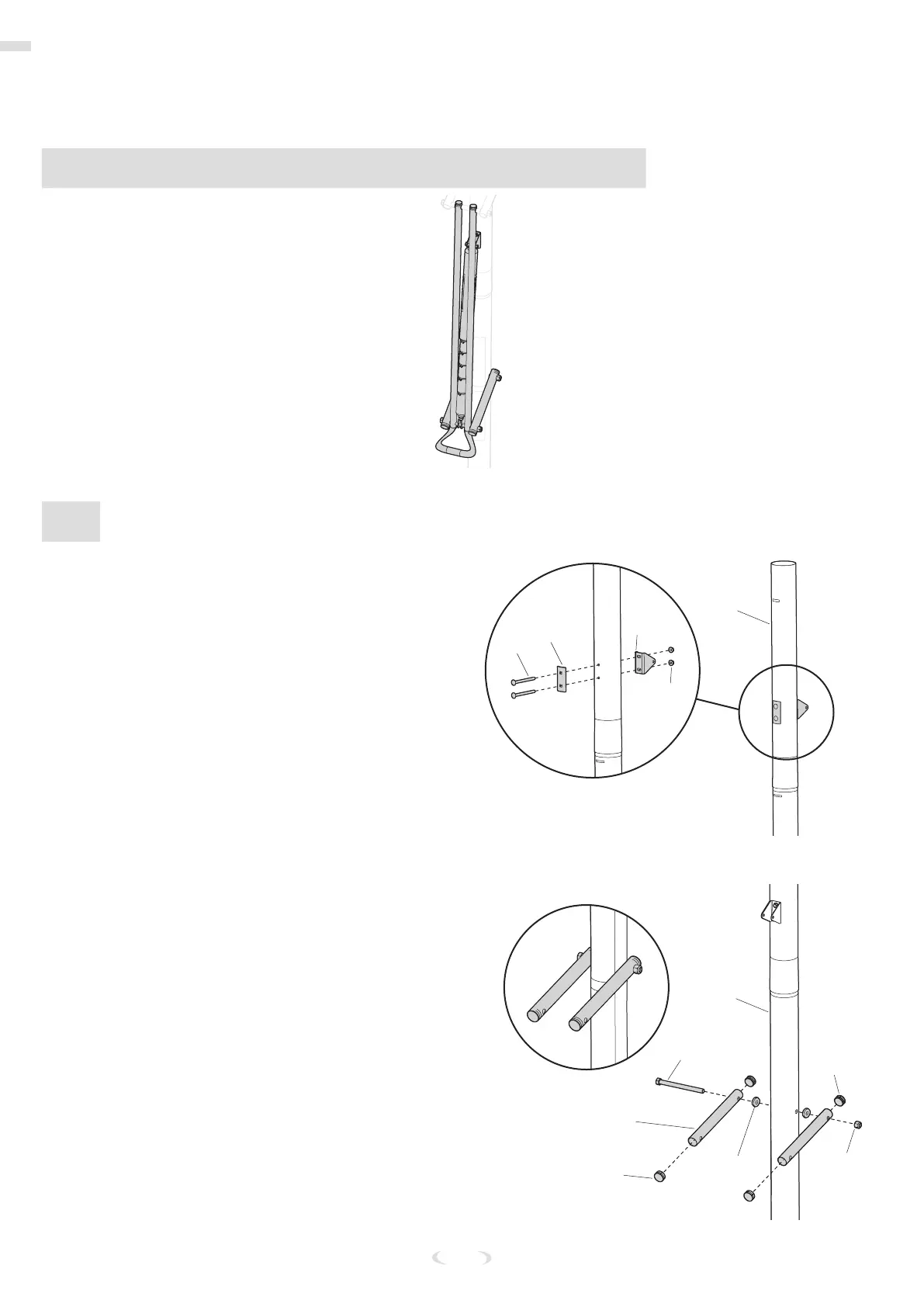

Assemblage du dispositif de levage AccuGlide™
Pièces requises : Dispositif de levage AccuGlide
TM
terminé :
• Kit 3
• Clé à douille ou clé
E
ASSEMBLAGE DU DISPOSITIF DE LEVAGE ACCUGLIDE
TM
1. Fixer le support de montage du
poteau (27) et le support de
renfort (34) dans les trous de
montage du poteau supérieur (4)
à l’aide des vis de carrosserie (28).
2. Serrer les écrous à bride (16).
#28
#34
#4
#16
#27
Avant
Arrière
3. Fixer les tubes de bras de poignée
du vérin à gaz (53) à la section de
poteau centrale (5) à l’aide de la vis
hexagonale (44), des cales
d’espacement (49) et de l’écrou
nyloc (40).
4. Insérer les embouts (38) dans les
tubes (53).
#5
#38
#49
#53
#44
#40
#38
Arrière
