Assemblage de la base
78
D

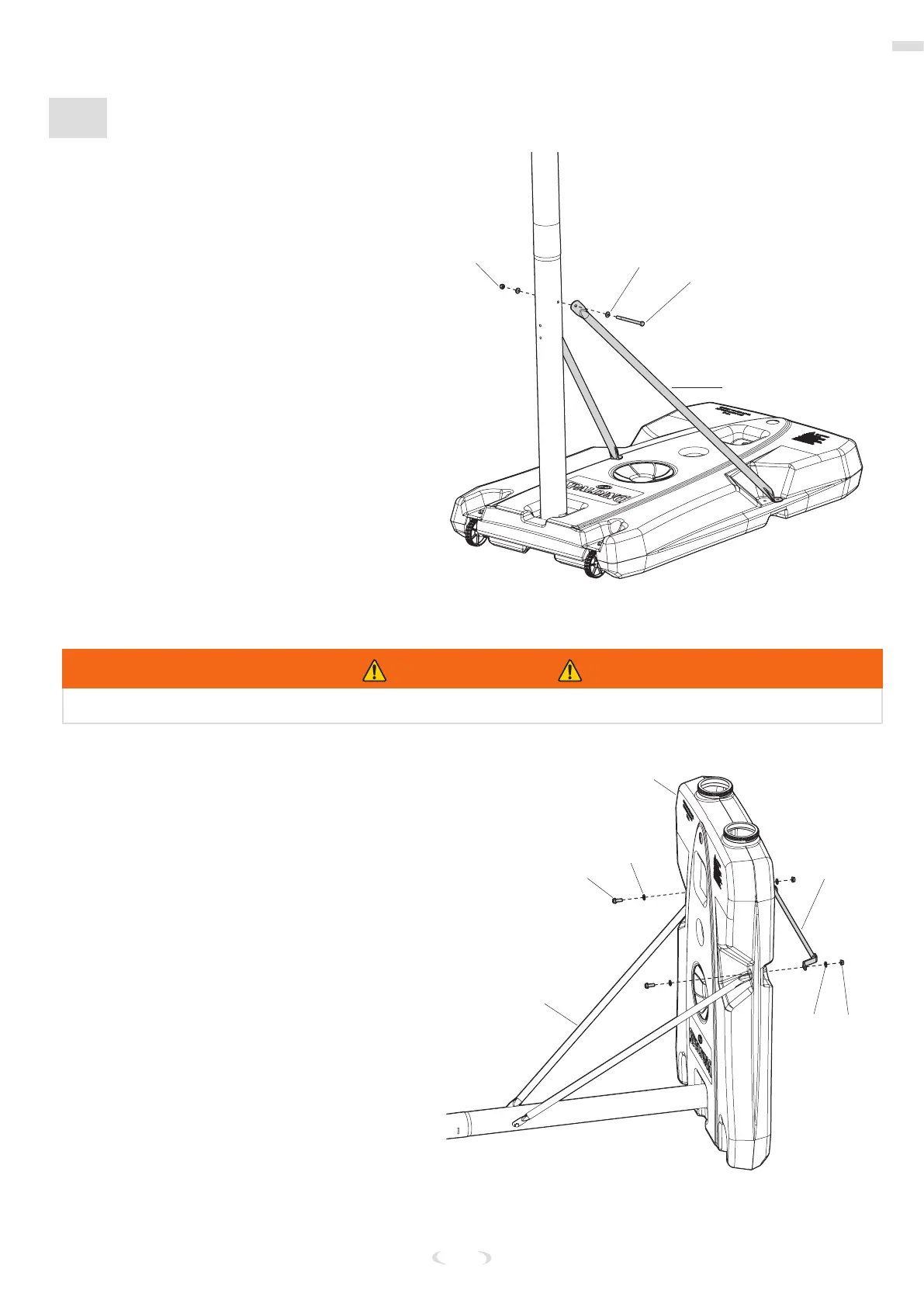

INSTALLATION DES VÉRINS SUR LA BASE
1. Attacher l’extrémité plate de
chaque vérin de réservoir (10)
au poteau ovale à l’aide de la
vis (11), des rondelles (12), des
cales d’espacement (46) et des
écrous (13).
#10
#11
#12
#13
AVERTISSEMENT
SERRER LA VIS (11) DANS LE CONTRE-ÉCROU (13) JUSQU’À CE QU’ELLE AFFLEURE AVEC LE BORD EXTÉRIEUR DE L’ÉCROU.
2. Aligner le cadre de la base (39)
sous la base (1).
3. Tourner les extrémités en biais
non xées des vérins (10) pour
les aligner sur la base et le cadre
de support de la base (39).
4. Fixer les vérins de réservoir (10)
et le cadre de support de la
base (39) à la base à l’aide des
vis (15), des rondelles (12) et
des écrous (16).
#12
#15
#12
#1
#10
#39
#16
