Comprobación del ajuste de los pernos de tolerancia estrecha
36

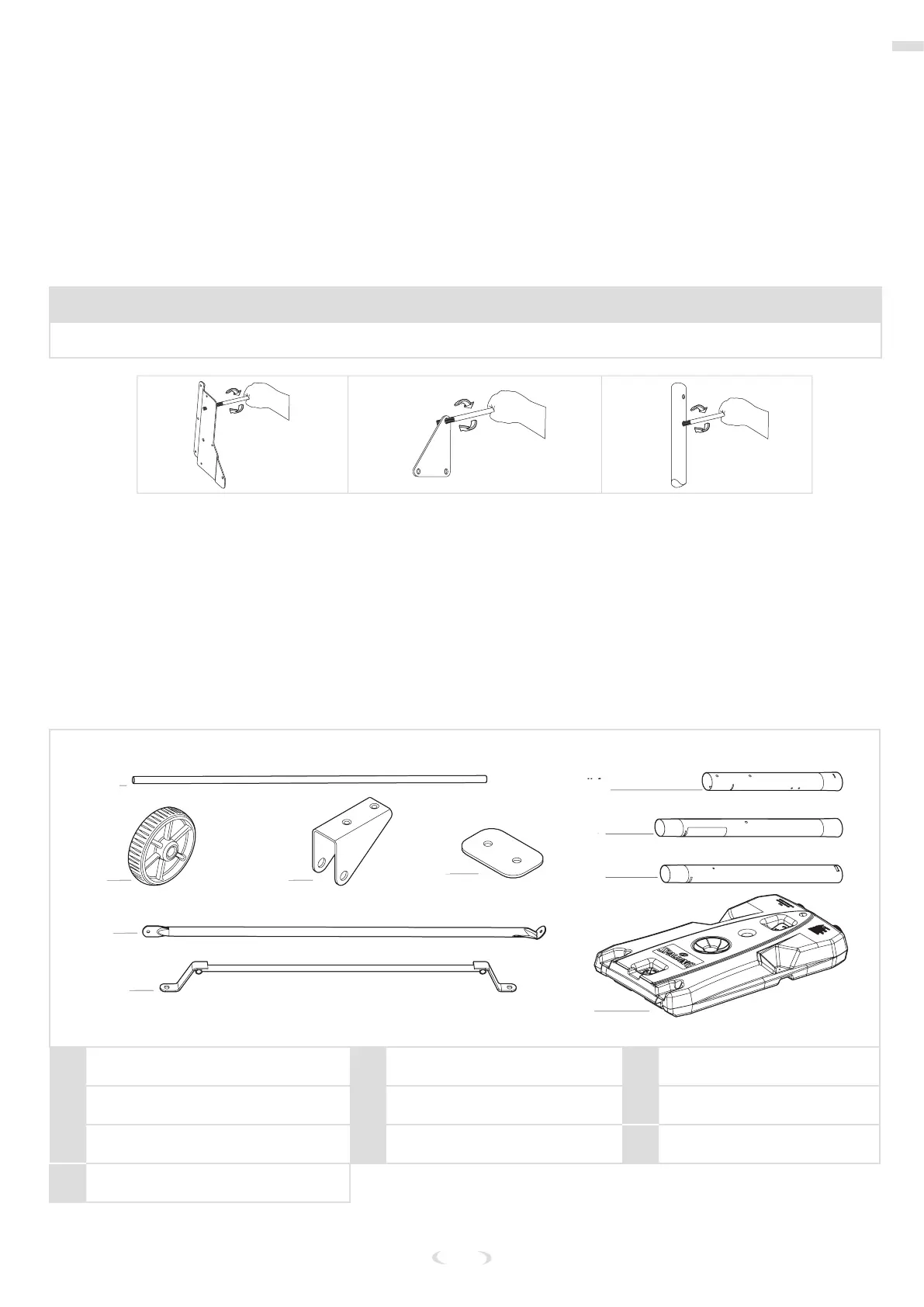

Comprobación del ajuste de los pernos de
tolerancia estrecha
Para garantizar que el sistema del tablero ofrezca una calidad de juego óptima, se requiere una estrecha tolerancia
del ajuste entre los componentes del elevador y los herrajes. Compruebe el ajuste de los pernos grandes en los
oricios grandes de los tubos del elevador, los soportes del tablero y las placas triangulares. Si fuese necesario, con
cuidado, realice movimientos circulares para extraer el exceso de pintura de los oricios.
NOTA
No todos los artículos ilustrados están incluidos en cada modelo.
Contenido del paquete
Compruebe los contenidos de cada kit y otras piezas para asegurarse de que se incluyen todas las partes.
Conserve los herrajes del kit en la bolsa etiquetada, ya que los utilizará en diferentes pasos del montaje.
Vea la "Lista de piezas" de la página 61 para obtener la numeración de las piezas de reemplazo.
MONTAJE DE LA BASE
#3
#2
#19
#10
#39
#50
#6
#1
#5
#4
Núm. 2
Núm. 3
Núm. 10
Núm. 39
Núm. 19
Núm. 50
Núm. 6
Núm. 1
Núm. 5
Núm. 4
1 Base (×1) 2 Rueda, eje (×1) 3 Rueda, 10 cm / 4 in (×2)
4 Poste superior (×1) 5 Poste intermedio (×1) 6 Poste intermedio (×1)
10 Puntal del tanque (×2) 39 Bastidor, soporte de la base (×1) 19 Soporte de la rueda (×2)
50 Placa, montaje del poste (×1)
