Assemblage du dispositif de levage AccuGlide™
80
E

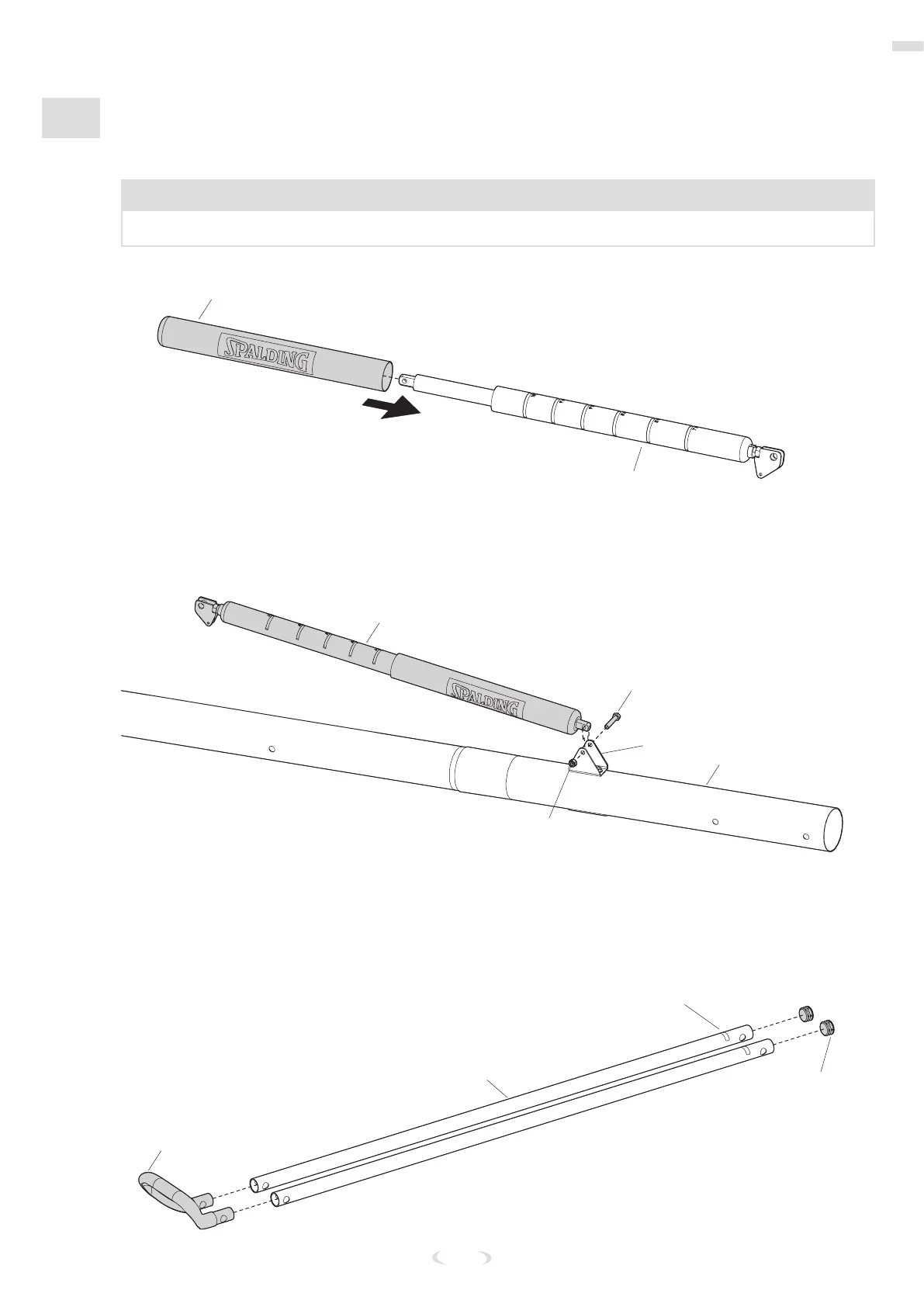

ASSEMBLAGE DU DISPOSITIF DE LEVAGE ACCUGLIDE
TM
5. Faire coulisser la protection (56) sur l’assemblage du vérin à gaz (54).
REMARQUE
Cette étape est parfois déjà effectuée à l'usine.
#56
#54
6. Fixer le vérin à gaz (54) au support de montage du poteau (27) à l’aide de la vis (18) et de
l’écrou (13).
#54
#18
#27
#4
#13
7. Orienter les tubes de raccordement verticaux (52) conformément aux étiquettes d’identication.
8. Insérer les bouchons (37) en haut des tubes (52).
9. Faire coulisser le bas des tubes (52) sur la poignée (59) en alignant les trous.
#59
(BAS)
(HAUT)
Autocollant d’identification
#37
#52
