Montaje de la base
46
D

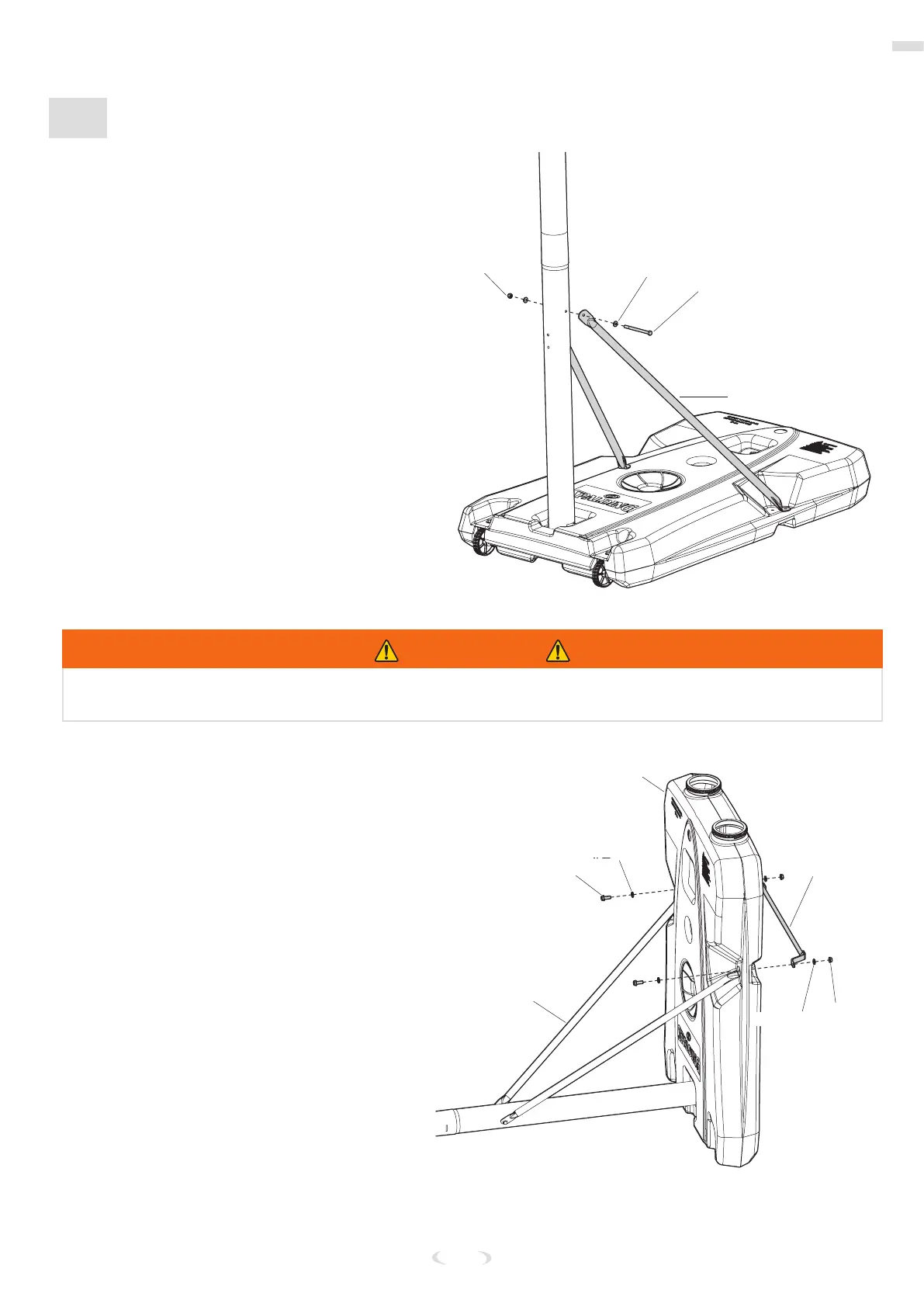

COLOCACIÓN DE LOS PUNTALES EN LA BASE
1. Conecte el extremo plano de
cada puntal del tanque (10) al
poste ovalado utilizando el
perno (11), las arandelas (12)
y las tuercas (13).
#10
#11
#12
#1
3
Núm. 12
Núm. 11
Núm. 10
Núm. 13
ADVERTENCIA
APRIETE EL PERNO (11) EN LA CONTRATUERCA (13) HASTA QUEDAR PAREJO CON EL BORDE EXTERIOR DE LA
CONTRATUERCA.
2. Alinee el bastidor de soporte de
la base (39) bajo la base (1).
3. Gire los extremos no jados de
los puntales (10) para alinearlos
con la base y el bastidor de
soporte de la base (39).
4. Fije los puntales de tanque (10)
y el bastidor de soporte de la
base (39) a la base utilizando
los pernos (15), arandelas (12)
y tuercas (16).
#12
#15
#12
#1
#10
#39
#16
Núm. 1
Núm. 39
Núm. 12
Núm. 16
Núm. 15
Núm. 10
Núm. 12
