Montaje de la base
45
B

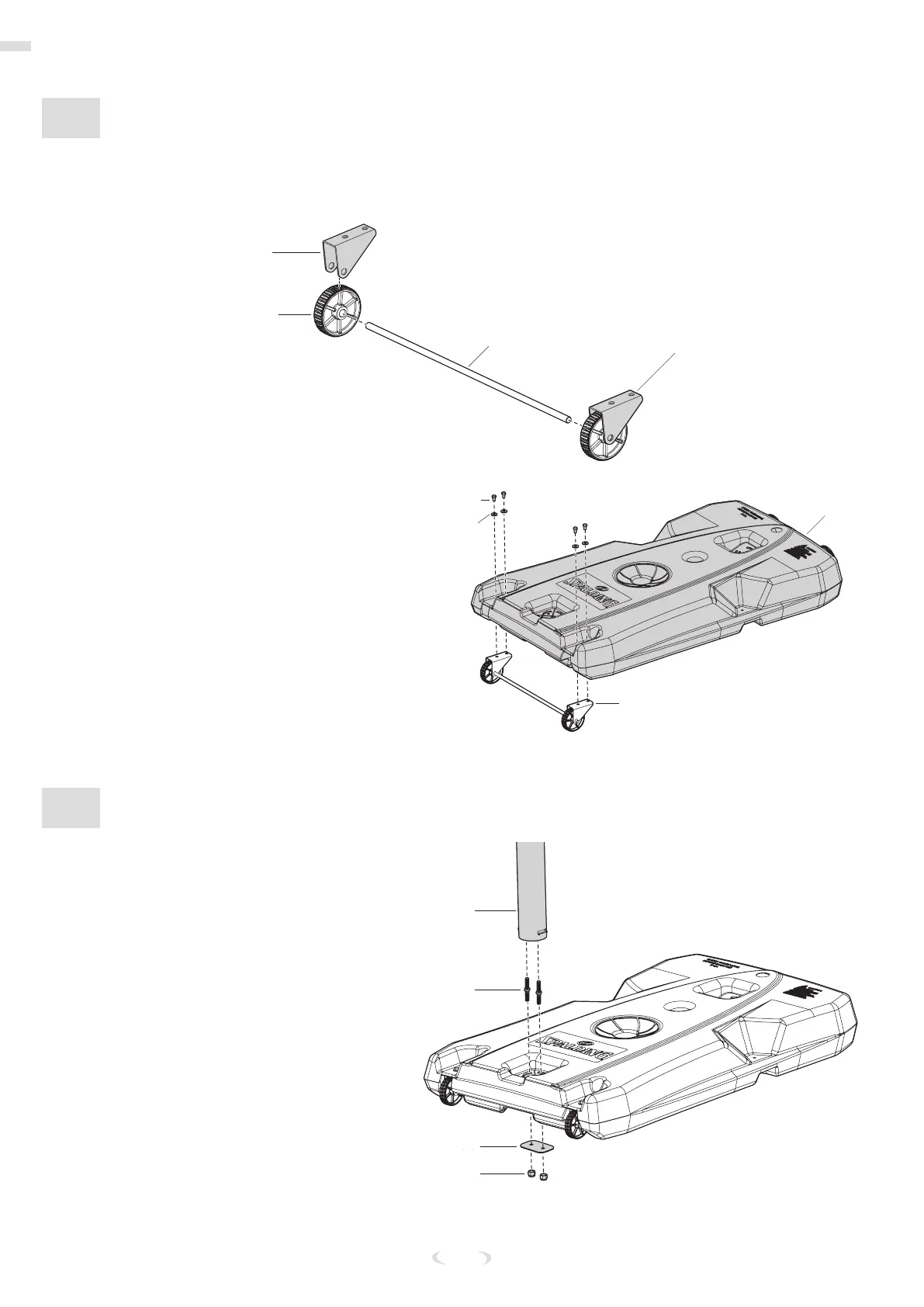

COLOCACIÓN DE LAS RUEDAS EN LA BASE
1. Introduzca las ruedas (3) en cada soporte de las ruedas (19).
2. Introduzca el eje de las ruedas (2) a través de ambas ruedas (3) y soportes de las ruedas (19).
#19
#3
#19
#2
Núm. 3
Núm. 2
Núm. 19
Núm. 19
3. Introduzca el conjunto del
eje de las ruedas en la parte
inferior de la base (1).
4. Introduzca los pernos (17) a
través de las arandelas (12)
en los soportes de las
ruedas (19) debajo de la
base.
Núm. 19
Núm. 17
Núm. 12
Núm. 1
C
COLOCACIÓN DEL POSTE OVALADO EN LA BASE
1. Inserte los tornillos roscados
de doble extremo (7) en
los oricios de la placa de
montaje en la parte inferior
del poste inferior (6). Apriete
completamente hasta la
tuerca hexagonal para jarlo.
2. Introduzca el conjunto del
poste ovalado en la base. Deje
que los tornillos roscados de
doble extremo (7) sobresalgan
en la parte inferior de la base.
3. Fije el conjunto del poste
ovalado en el lugar correcto
utilizando el soporte de
montaje del poste (50) y las
tuercas (9).
#50
#9
#7
#6
Núm. 7
Núm. 6
Núm. 50
Núm. 9
