Montaje del elevador de AccuGlide™
48
E
MONTAJE DEL ELEVADOR DE ACCUGLIDE
TM

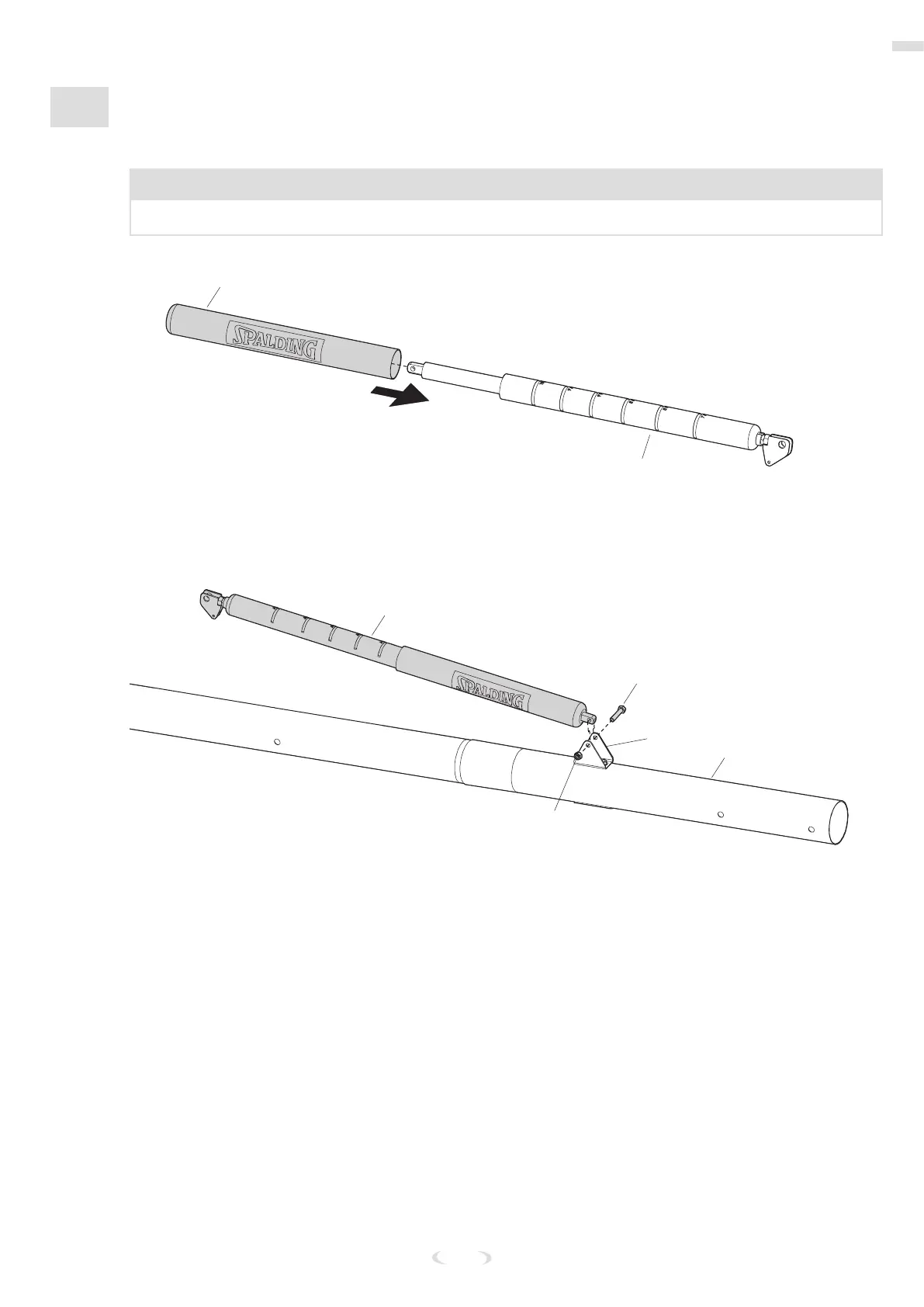

5. Deslice la cubierta superior (56) sobre el montaje del amortiguador de gas (54).
NOTA
Es posible que este paso haya sido completado previamente.
#56
#54
Núm. 56
Núm. 54
6. Fije el conjunto del amortiguador de gas (54) al soporte de montaje del poste (27) utilizando el
perno (18) y la tuerca (13).
#54
#18
#27
#4
#13
Núm. 54
Núm. 18
Núm. 27
Núm. 4
Núm. 13
7. Coloque los tubos conectores verticales (52) según lo indiquen las etiquetas adhesivas de identicación.
8. Inserte las tapas (37) en la parte superior de los tubos (52).
9. Deslice el extremo inferior de los tubos (52) sobre la manija (59) alineando los oricios.
