Montaje del elevador de AccuGlide™
49
E
MONTAJE DEL ELEVADOR DE ACCUGLIDE
TM
#59
(BOTTOM)
(TOP)
Identification Sticker
#37
#52
Etiqueta adhesiva de identicación
(PARTE SUPERIOR)
(PARTE INFERIOR)
Núm. 37
Núm. 52
Núm. 59

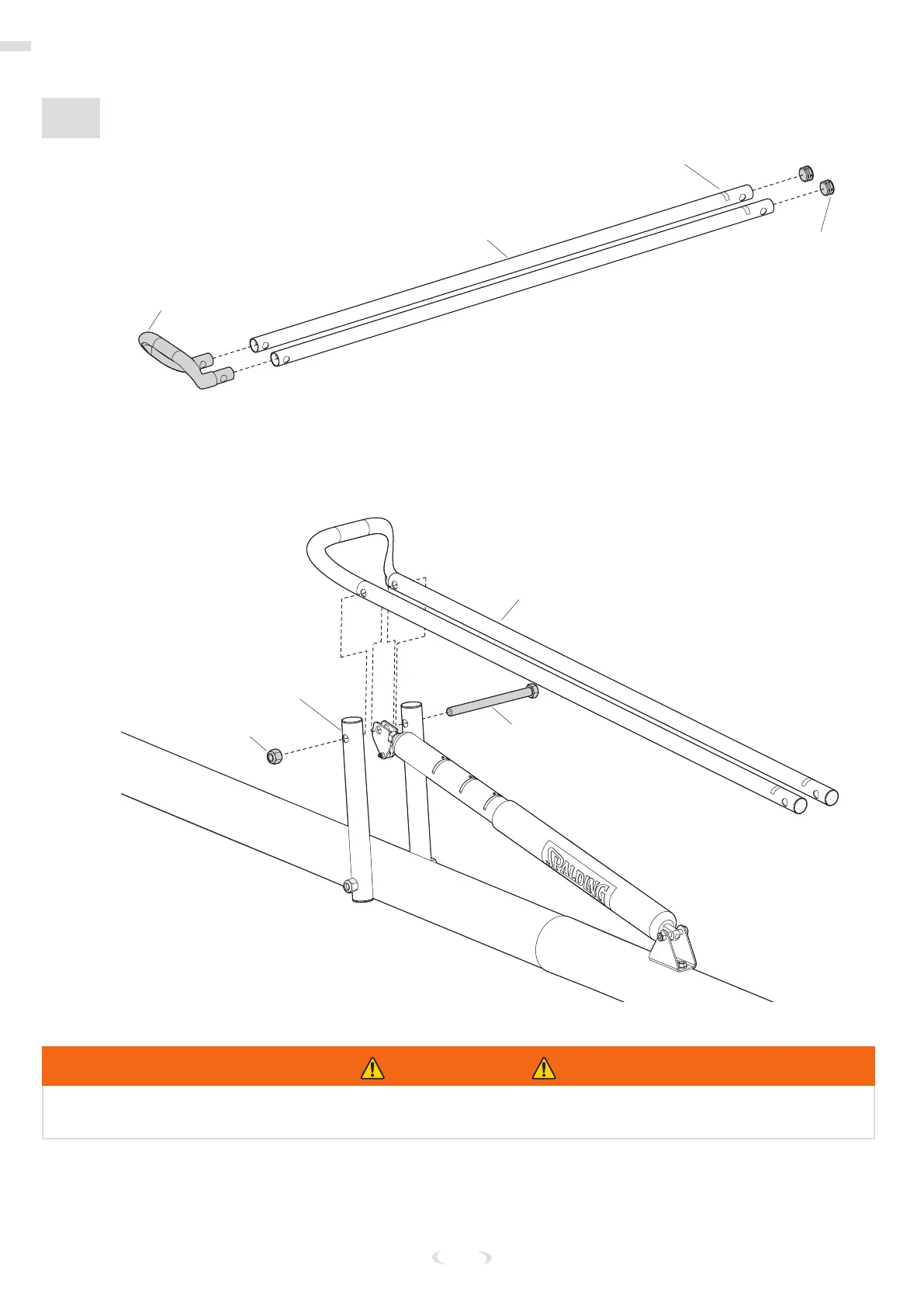

10. Inserte el perno (44) a través de los brazos de la manija (53), los tubos verticales (52) y el soporte
del montaje de amortiguador de gas. Fíjelo utilizando la tuerca (40).
#52
#44
#40
#53
Núm. 52
Núm. 44
Núm. 53
Núm. 40
ADVERTENCIA
APRIETE EL PERNO (44) EN LA CONTRATUERCA (40) HASTA QUEDAR PAREJO CON EL BORDE EXTERIOR DE LA
CONTRATUERCA.
