SPALDING 2622007 - Page 51

Montaje del tablero
51
F
MONTAJE DEL TABLERO

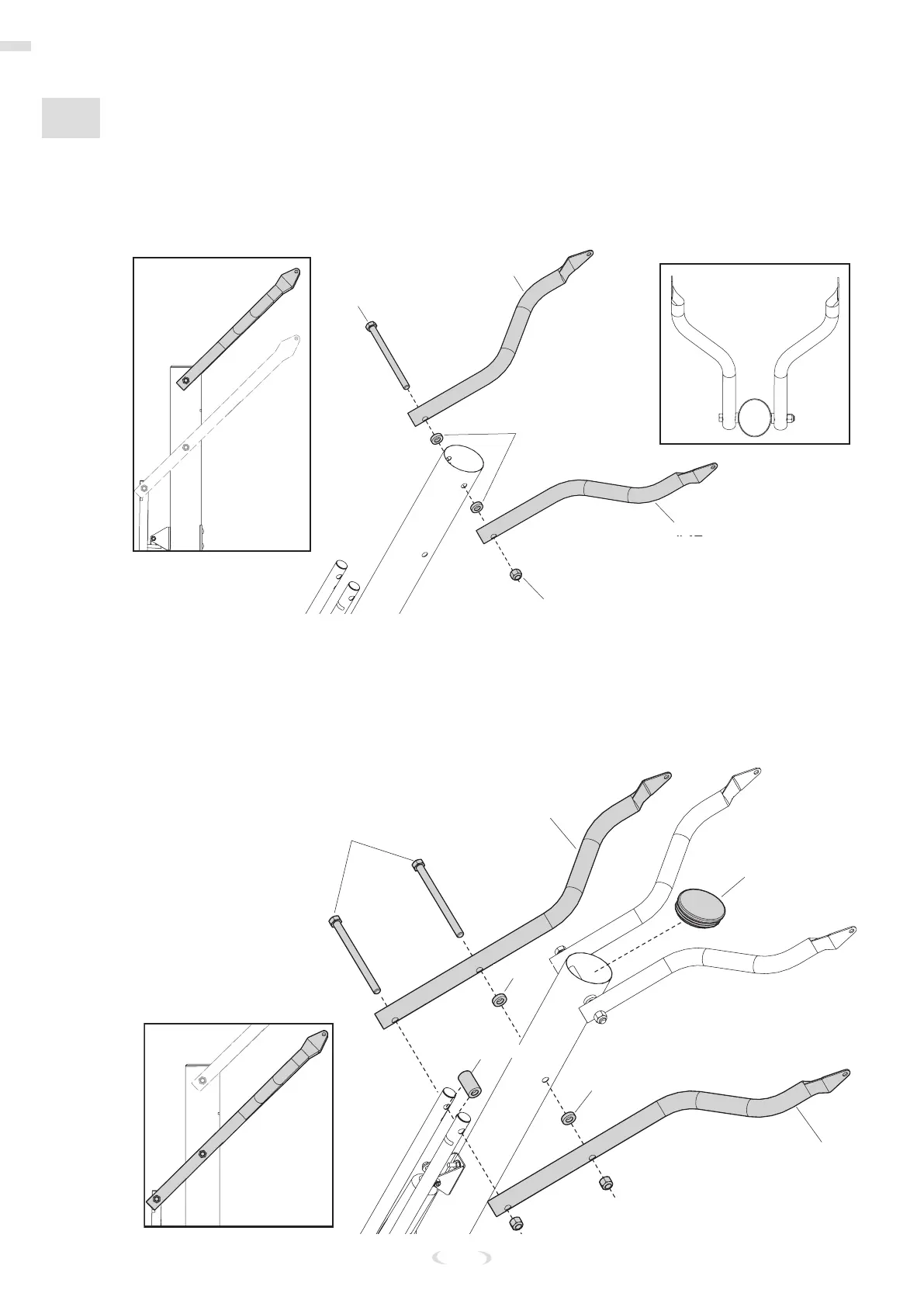

3. Fije los tubos superiores del elevador (42) a la sección del poste superior (4) utilizando el
perno (43), el espaciador (20) y la tuerca (40).
4. Apriete con la mano.
#20
#40
#42
Elevator Tube
Orientation
#43
#42
Orientación del tubo
del elevador
Núm. 20
Núm. 42
Núm. 40
Núm. 42
Núm. 43
5. Fije los tubos inferiores del elevador (41) a la sección del poste superior (4) utilizando el perno (43), el
espaciador (20) y la tuerca (40). Apriete con la mano.
6. Fije los tubos inferiores del elevador (41) a los tubos del elevador vertical del amortiguador de
gas (52) usando los pernos (43), los espaciadores (29) y las tuercas (40). Apriete con la mano.
7. Fije la tapa del poste (22).
#22
#43
#41
#41
#29
#20
#20
Núm. 43
Núm. 41
Núm. 20
Núm. 29
Núm. 22
Núm. 41
Núm. 20
