Montaje del aro de Arena Slam™
56
G
MONTAJE DEL ARO DE ARENA SLAM
TM

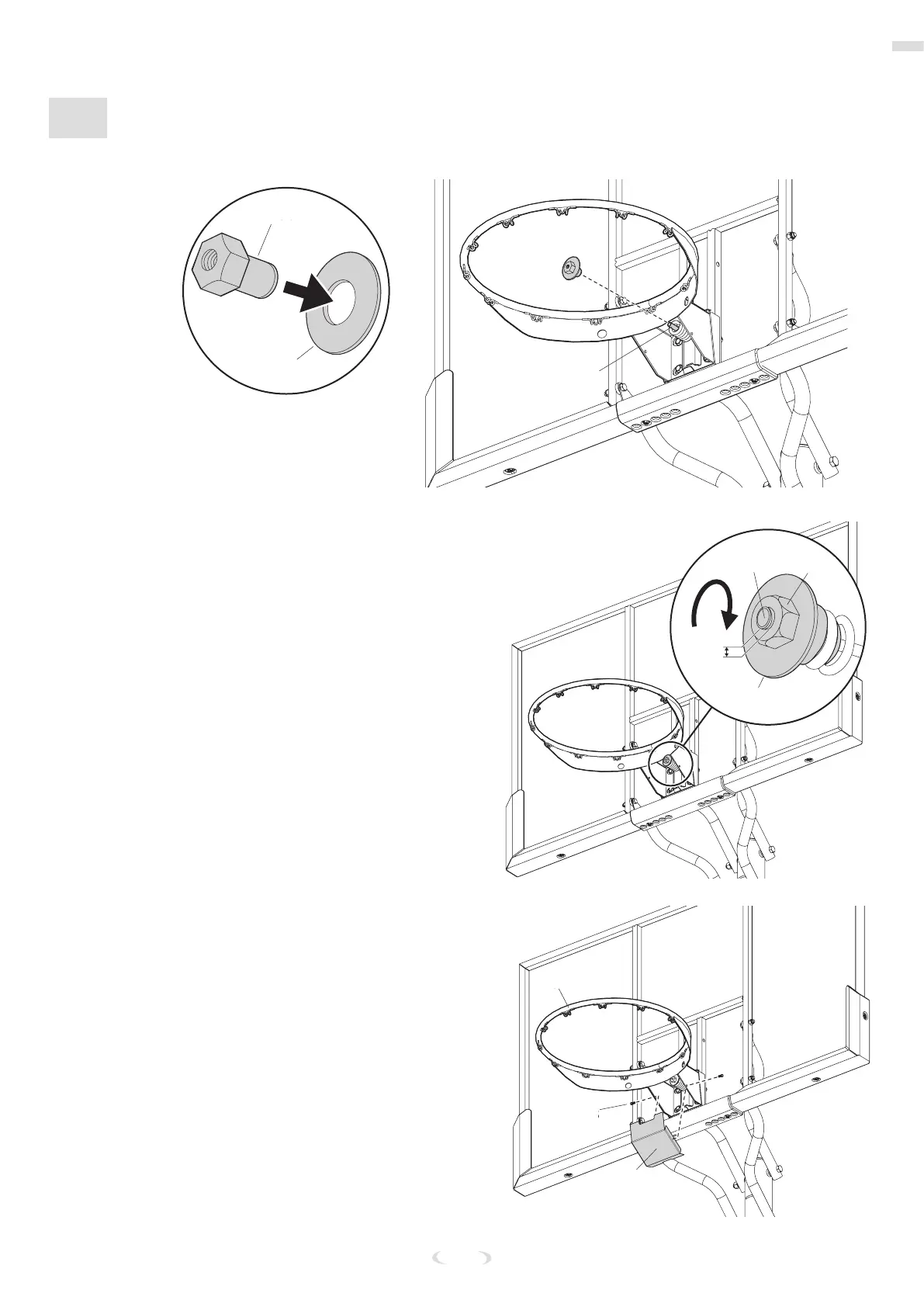

7. Instale la tuerca especial (36) y la arandela (35) en el perno en T (33).
#33
#35
#36
Núm. 36
Núm. 35
Núm. 33
8. Apriete la tuerca (36) hasta 3 mm (1/8
in) de las roscas del perno en el extremo
expuesto del perno en T (33).
1/8"
(3 mm)
#35
#36
#33
Núm. 33 Núm. 36
Núm. 35
3 mm
(1/8 in)
9. Instale la cubierta (47) sobre el
mecanismo de retorno por resorte
utilizando el tornillo (48).
#25
#48
#47
Núm. 25
Núm. 48
Núm. 47
