SPALDING 2622007 - Page 83

Assemblage du panneau
83
F
ASSEMBLAGE DU PANNEAU

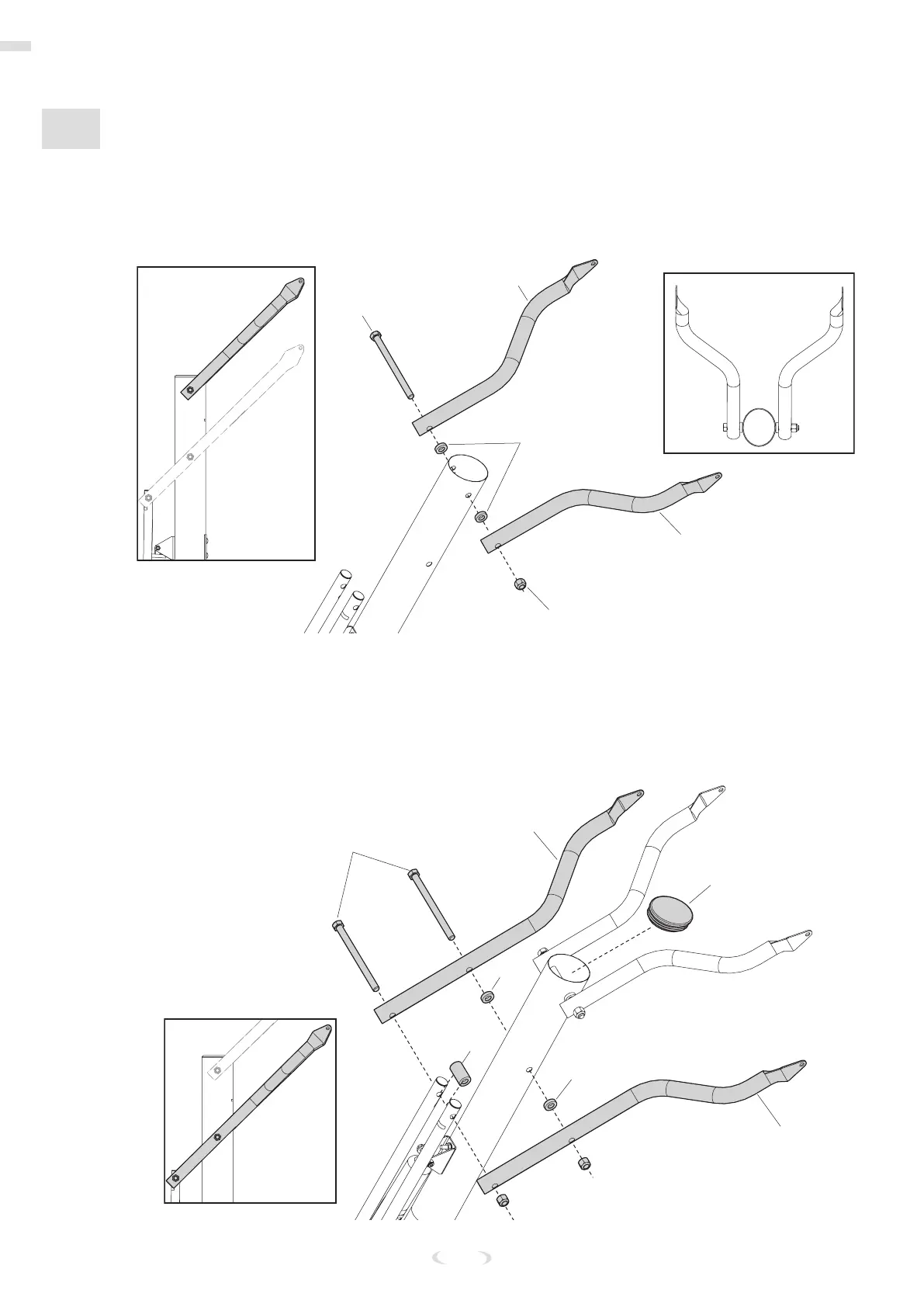

3. Fixer les tubes supérieurs du système de levage (42) à la section de poteau supérieure (4) à l’aide
de la vis (43), de la cale d’espacement (20) et de l’écrou (40).
4. Serrer à la main.
#20
#40
#42
Elevator Tube
Orientation
#43
#42
Orientation du tube du
systeme de lavage
5. Fixer les tubes inférieurs du système de levage (41) à la section de poteau supérieure (4) à l’aide
du boulon (43), de l’espaceur (20) et de l’écrou (40). Serrer à la main.
6. Fixer les tubes inférieurs du système de levage (41) aux tubes de levage verticaux du vérin à gaz
(52) à l’aide des boulons (43), des espaceurs (29) et des écrous (40). Serrer à la main.
7. Installer le bouchon de poteau (22).
#22
#43
#41
#41
#29
#20
#20
