ASSEMBLAGE DE L’ANNEAU ARENA SLAM
TM

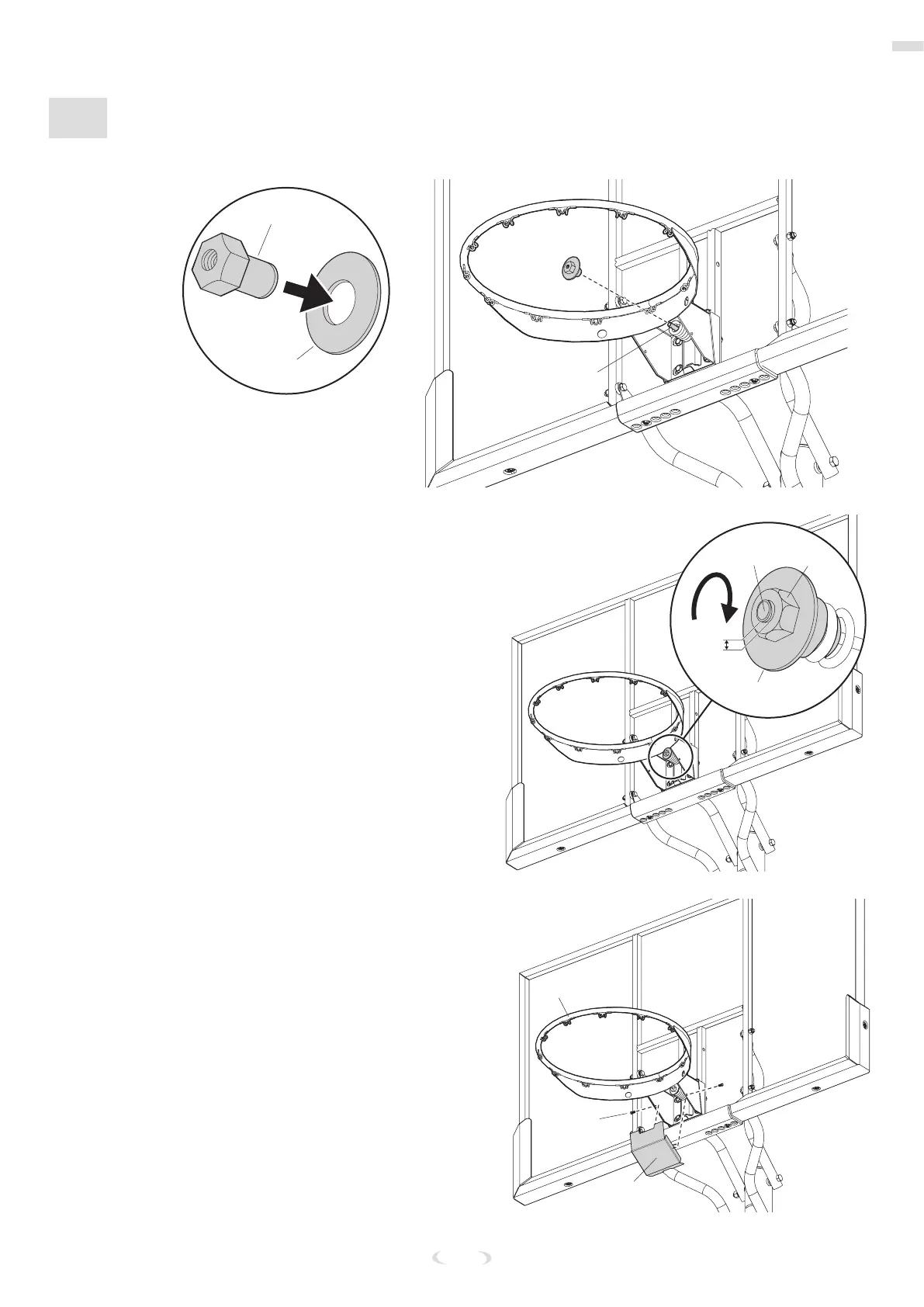

7. Installer l’écrou spécial (36) et la rondelle (35) sur la vis en T (33).
#33
#35
#36
8. Serrer l’écrou (36) jusqu’à ce que
3 mm (1/8 de pouce) du pas de vis sur
l’extrémité de la vis en T (33) soit exposé.
1/8"
(3 mm)
#35
#36
#33
3 mm
(1/8 de
pouce)
9. Installer la protection (47) sur le
mécanisme de contrepoids à ressort à
l’aide de la vis (48).
#25
#48
#47
