INSTALLATION DES ÉCROUS DE L’AXE DE LA ROUE ARRIÈRE
B
A
12.5

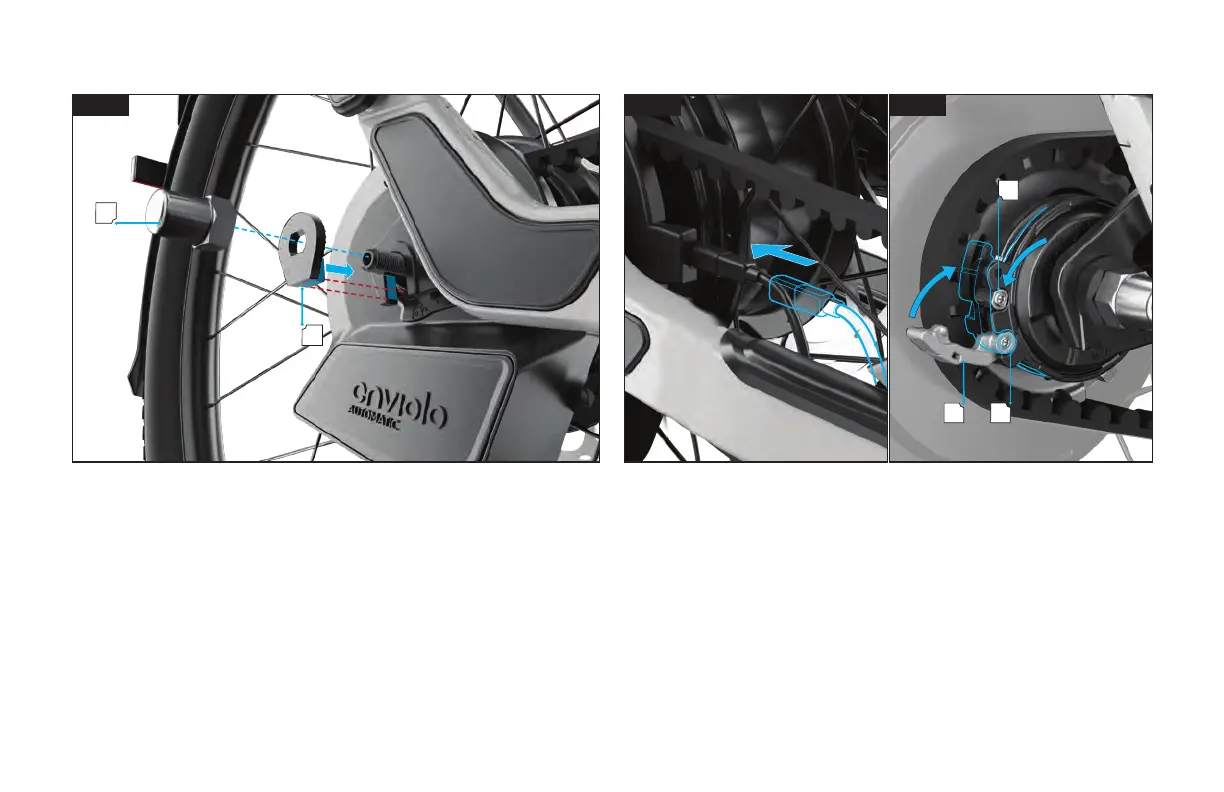

Fig. 12.5
Installez une rondelle fixe (A) de chaque côté. Le côté profilé de la rondelle fixe doit être
tourné vers le cadre. Le dispositif anti-rotation doit se trouver dans la patte arrière.
Installez les écrous de l’axe (B) puis, à l’aide d’une clé de 15 mm, serrez-les au couple de
30-40 Nm.
INSTALLATION DE L’INTERFACE ENVIOLO
C
B
A
12.6
12.7
Fig. 12.6 MOYEU À VITESSES INTÉGRÉES ENVIOLO AUTOMATIQ
Branchez le câble dans l’interface du moyeu Enviolo AUTOMATiQ.
Vérifiez la connexion et le fonctionnement du moyeu depuis la commande au guidon et le
MasterMind TCD-w.
Fig. 12.7 MOYEU MANUEL À VITESSES INTÉGRÉES ENVIOLO
Réinsérez le levier de l’interface du moyeu manuel (A) ainsi que le petit rouleau (B) dans
leurs crochets respectifs.
Faites basculer le levier dans la position fermée (C).
