12.2. MISE EN TENSION DE LA TRANSMISSION ET ALIGNEMENT DE LA ROUE ARRIÈRE
Votre vélo est équipé d’une courroie Gates Carbon Drive™. Pour plus d’informations sur l’installation,
l’utilisation et l’entretien de la courroie, consultez le site www.GatesCarbonDrive.com/OwnersManual.
ATTENTION : si vous manipulez la courroie, prenez garde de ne pas la pincer,
l’entortiller, la tordre, la retourner, la nouer ou la coincer. Cette courroie
ne doit jamais servir de clé à sangle ou de fouet à chaîne. N’enroulez
jamais la courroie sur elle-même et ne forcez jamais dessus. Une courroie
endommagée ne doit jamais être utilisée.
Le Como est doté de pattes réglables coulissantes qui facilitent à la fois la mise en tension de
la courroie/chaîne et l’alignement de la roue arrière.
Pour régler la tension de la courroie, déplacez la patte réglable coulissante jusqu’à obtenir la
tension appropriée. Reproduisez ce réglage de l’autre côté de l’axe arrière, avec l’autre patte
réglable coulissante.
RETRAIT DES PROTECTIONS DES PATTES ARRIÈRE
A
B
A
B
12.8 a
12.8 b

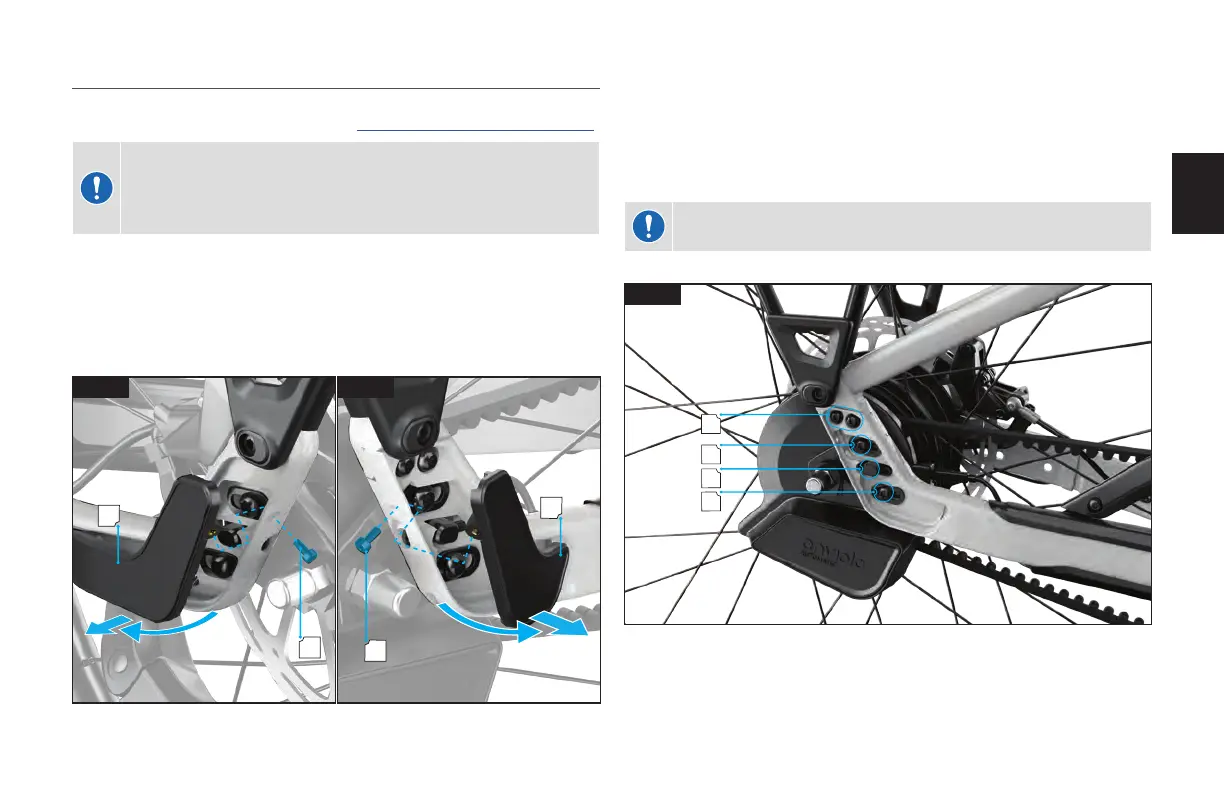

Fig. 12.8 A et B
Pour accéder aux vis de réglage, vous devez retirer les protections situées sur les pattes arrière.
À l’aide d’une clé hexagonale de 2,5 mm, retirez les vis situées à l’arrière des pattes, à
gauche et à droite (A).
À l’aide d’un tournevis à tête plate, soulevez les protections puis faites-les pivoter vers
l’avant du vélo afin de les retirer (B).
ATTENTION : ne forcez pas sur les protections pour les retirer car cela
pourrait endommager les clips moulés sur les protections.
CARACTÉRISTIQUES DES PATTES COULISSANTES
A
B
A
C
12.9
Fig. 12.9
A : Vis de mise en tension, TX30
B : Vis de patte réglable coulissante, clé hexagonale de 3 mm
C : Vis du coupleur des haubans, TX25
