41

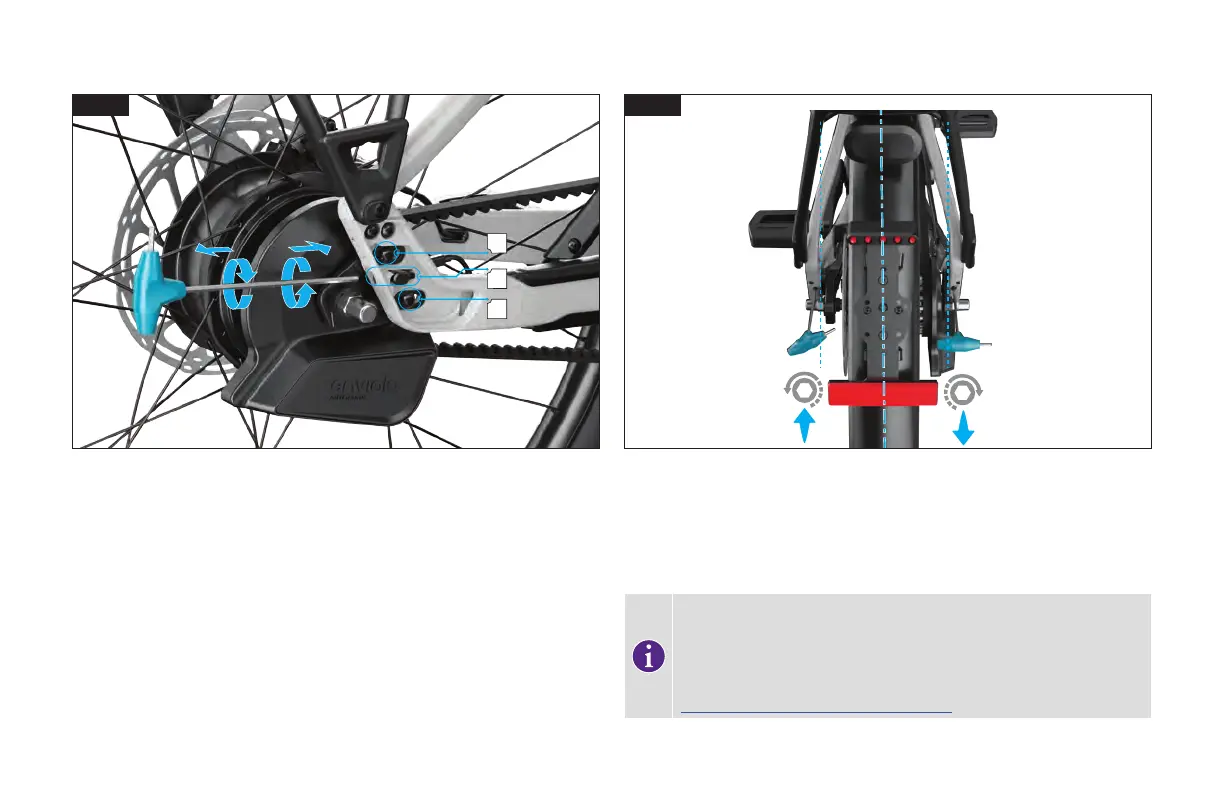

RÉGLAGE DES PATTES COULISSANTES
A
A
B
12.10
Fig. 12.10
Desserrez les vis de verrouillage des pattes coulissantes sur les pattes arrière à gauche et
à droite (A).
Commencez du côté de la transmission (à droite) et, à l’aide d’une clé hexagonale de
3 mm, serrez ou desserrez la vis de réglage jusqu’à atteindre la tension de la courroie
désirée (B).
ALIGNEMENT DE LA ROUE ARRIÈRE
12.11
Fig. 12.11
Réglez la vis de réglage située du côté opposé à la transmission jusqu’à ce que la roue soit
parfaitement centrée entre les bases.
Vérifiez de nouveau la tension de la courroie et réglez-la si nécessaire.
Lorsque la tension et l’alignement sont corrects, serrez les vis de fixation au couple de
13 Nm/115 in-lbf à l’aide d’une clé TX30.
INFO : il est important que la tension de la courroie soit précise. Une tension
insuffisante peut provoquer un mauvais entraînement des dents. Une tension
trop élevée peut entraîner une usure et une détérioration prématurées. Il
existe plusieurs outils qui permettent d’obtenir une tension précise et une
utilisation impeccable. Pour obtenir des informations supplémentaires sur
l’installation, l’utilisation et l’entretien de la courroie, consultez le site
www.GatesCarbonDrive.com/OwnersManual.
