Spectral BRA2 - Anschlussterminal

9
Deutsch

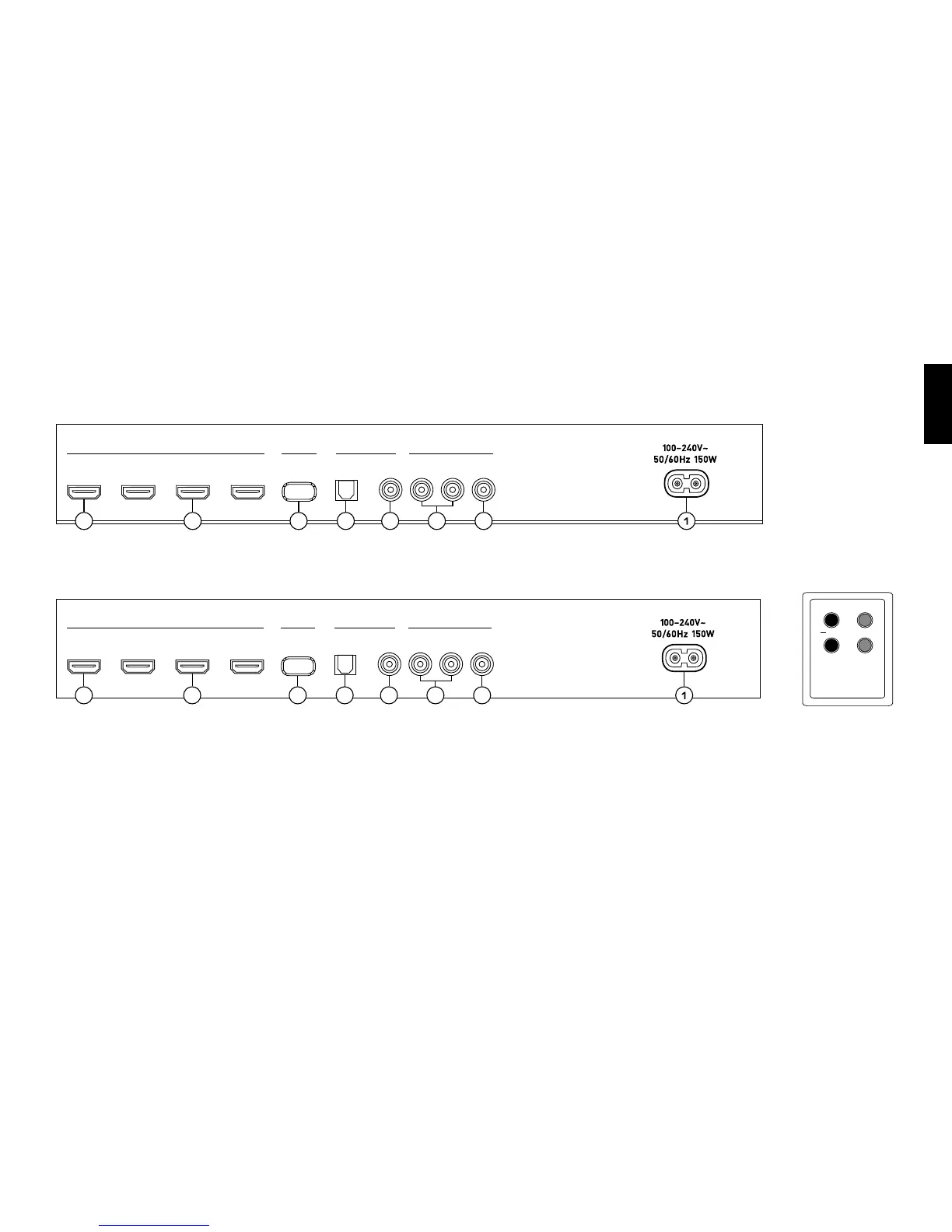

Anschlussterminal
BRA2
VRA2
Anschlüsse
1 Buchse Stromversorgung
2 Ausgang - Ext. Subwoofer
3 Eingang - AUX (analog)
4 Eingang - COX (koaxial)
5 Eingang - OPT (optisch)
6 Buchse Service (Spectral)
7 Eingänge HD1 – HD3 (HDMI®-Eingang)
8 Ausgang – ARC (HDMI®-Ausgang)
HDMI SERVICE ANALOGDIGITAL [S/PDIF]
OUTPUT
[ARC]
INPUT 1
[HD1]
INPUT 2
[HD2]
INPUT 3
[HD3]
OPTICAL IN
[OPT]
COAXIAL
[COX]
SUB
OUT
L INPUT R
[AUX]
25678 4 3
HDMI SERVICE ANALOGDIGITAL [S/PDIF]
OUTPUT
[ARC]
INPUT 1
[HD1]
INPUT 2
[HD2]
INPUT 3
[HD3]
OPTICAL IN
[OPT]
COAXIAL
[COX]
SUB
OUT
L INPUT R
[AUX]
25678 4 3
HF
LF
+
