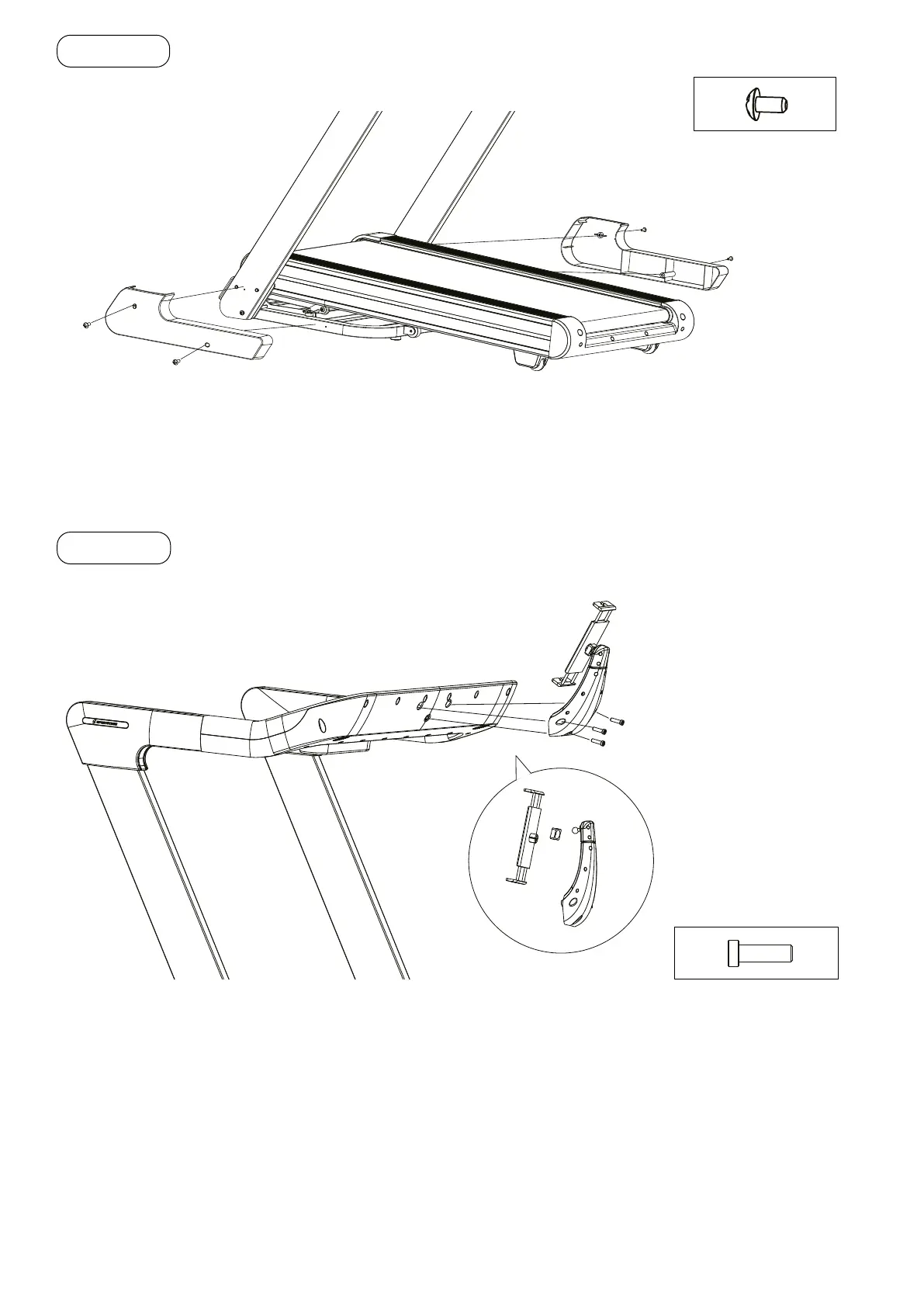

PASSO 5
• Posizionare il due coperture di plastica E alla base dei tubi di supporto
• Stringere le coperture con le viti S5 (viti con testa a croce M5/10)
4 x S5
(E)
(E)
S5
S5
S5
S5
PASSO 6
• Infilare il dado del supporto per il tablet sulla sfera adattabile del braccio di supporto
• Spingere la sfera adattabile del braccio di supporto nell’incavo della sfera di supporto fino al click.
• Stringere i bulloni del supporto del tablet.
• Montare il supporto del tablet al pannello utilizzando le tre viti S7 (brugola M8×25).
• Unire il supporto del tablet al pannello con tre viti S7 (brugola M8×25).
(F)
(B)
S7
3 x S7
