SPORTSTECH sTread Lite - 4 Ensamblaje del Dispositivo

58
4. Ensamblaje del dispositivo
El dispositivo se envía premontado. Debes ensamblar completamente el dispositivo
antes de usarlo por primera vez. Necesitará la ayuda de otra persona para montar el
dispositivo. Sigue estas instrucciones paso a paso. Antes de la instalación, verifique
que los materiales de montaje y las piezas individuales incluidas en el paquete estén
completos.

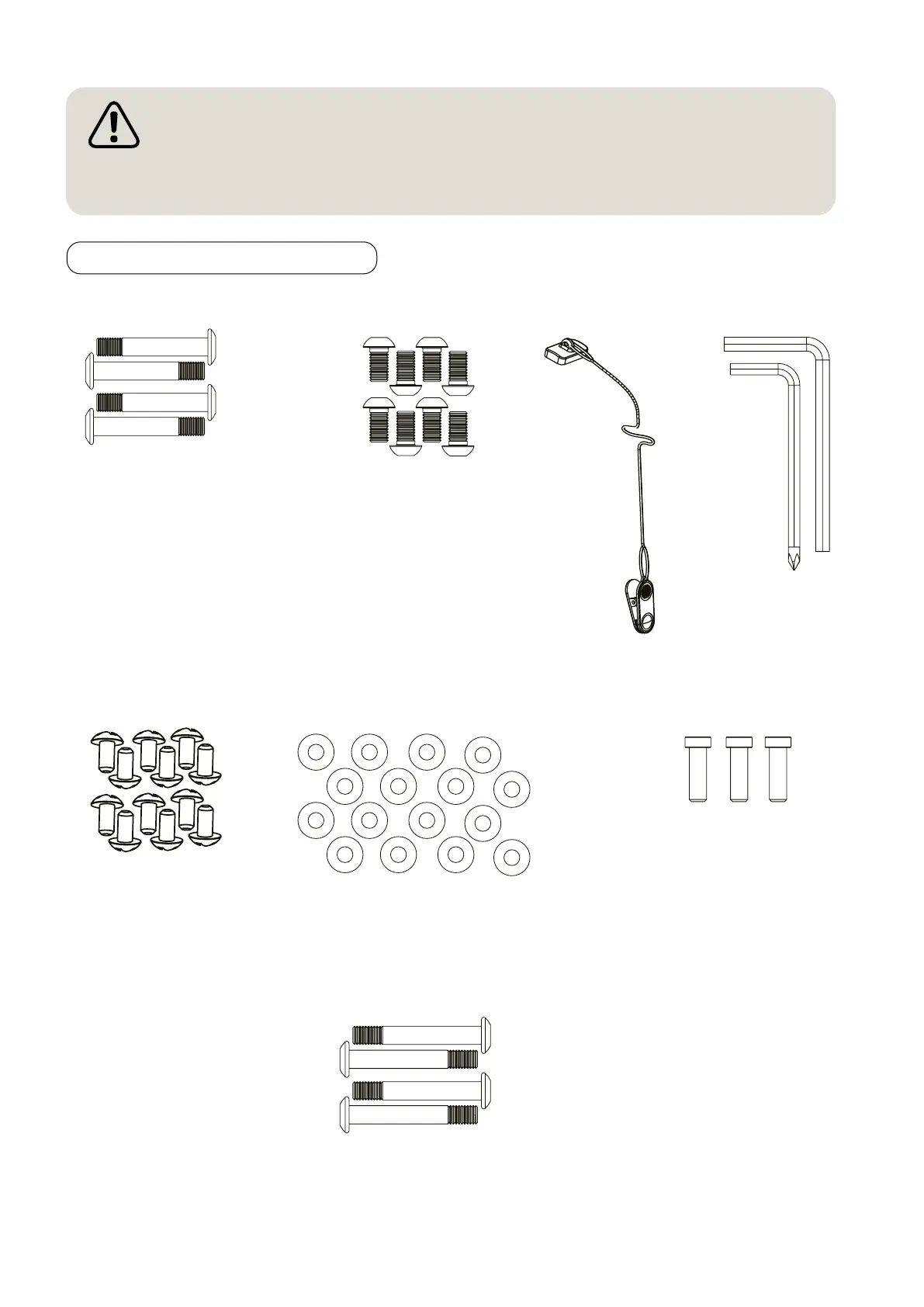

MATE R IALES DE MONTAJ E
S1
S5
S2
S6 S7
S3 S4
S8
M5×10
Pernos de cabeza truss
empotrados en cruz
x 12
M8×25
Pernos de cabeza
ovalada con casquillo
hexagonal x 3
M8×70
Pernos de cabeza
ovalada con casquillo
hexagonal x 4
M8×60
Pernos de cabeza
ovalada con casquillo
hexagonal
x 4
M8×16
Pernos de cabeza
ovalada con casquillo
hexagonal
x 8
6# Llave Allen
x 2
Llave
de
seguridad
x 1
Arandela plana x 16
