SPORTSTECH sTread Lite - Page 84

84
(A)
S1
S1
S2
S2
S6
S6
S6
S6

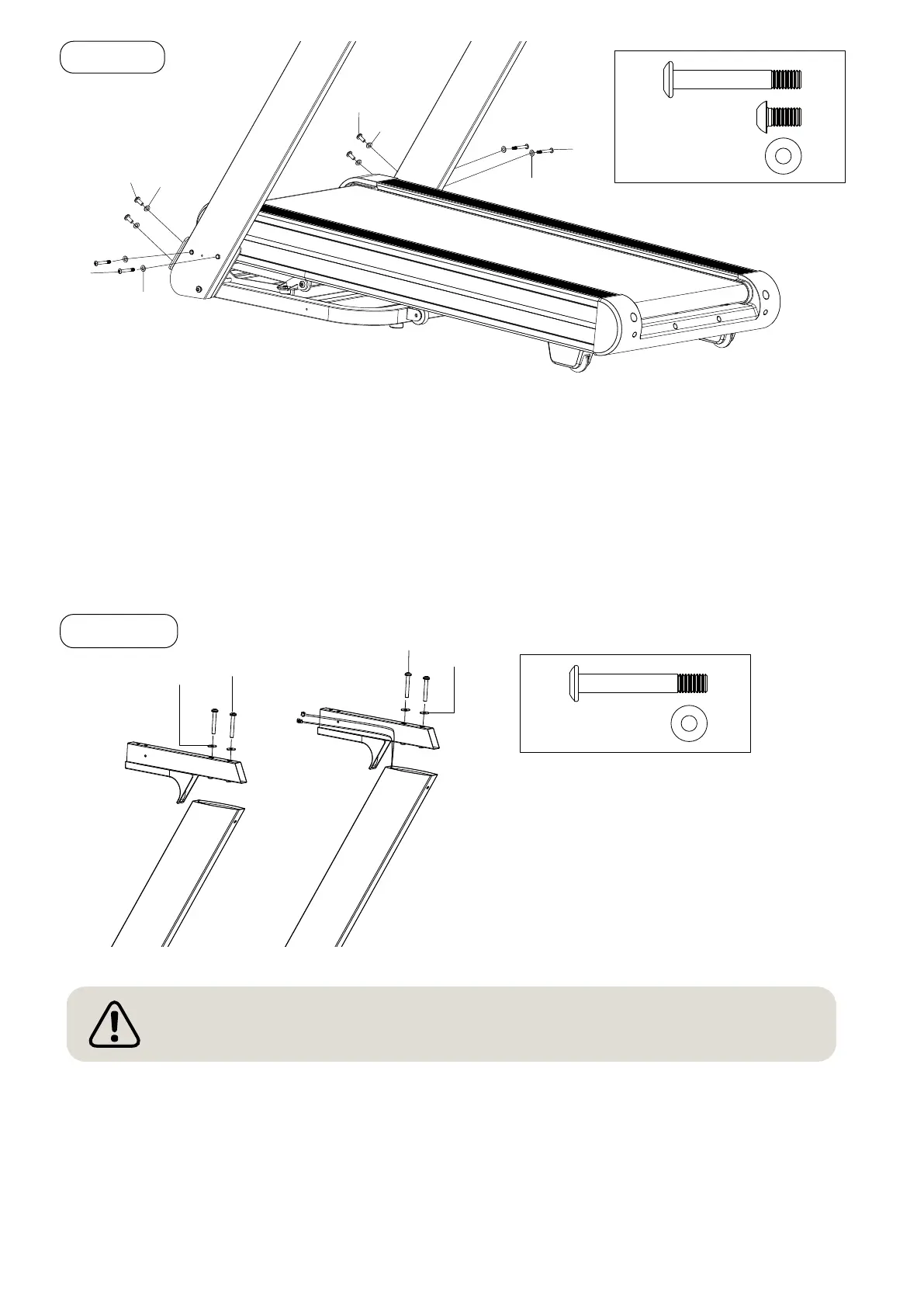

• Alignez les tubes de support gauche et droit de manière à pouvoir monter les vis S1.
• Vissez les quatre vis S1 (clé Allen M8×60) avec les quatre rondelles S6 dans le tube de support.
Ne serrez pas encore les vis.
• Vissez les quatre vis S2 (clé Allen M8×16) avec les quatre rondelles S6 dans le tube de support.
Ne serrez pas encore les vis.
Ne serrez pas les vis tant que l‘étape 4 n‘est pas terminée.
• Tirez le câble de commande de l‘appareil de la
base à travers le tube de support droit.
• Tirez le câble de commande à travers le
support de console droit C.
ÉTAPE 2
• Placez le support de fixation droit C sur le tube de support. Montez les deux vis S8 (Allen M8×70)
avec leurs rondelles.
• Montez le support gauche à l‘aide des vis S8 (Allen M8×70) et des rondelles S6.
ÉTAPE 1
4 x S1
4 x S2
8 x S6
(C)
(C)
S8
S8
S6
S6
4 x S8
S64 x
Remarque : Veillez à ce que le câble de connexion ne soit pas soumis à des contraintes
de traction ou qu'il ne soit pas vrillé dans le tube de support.
