86

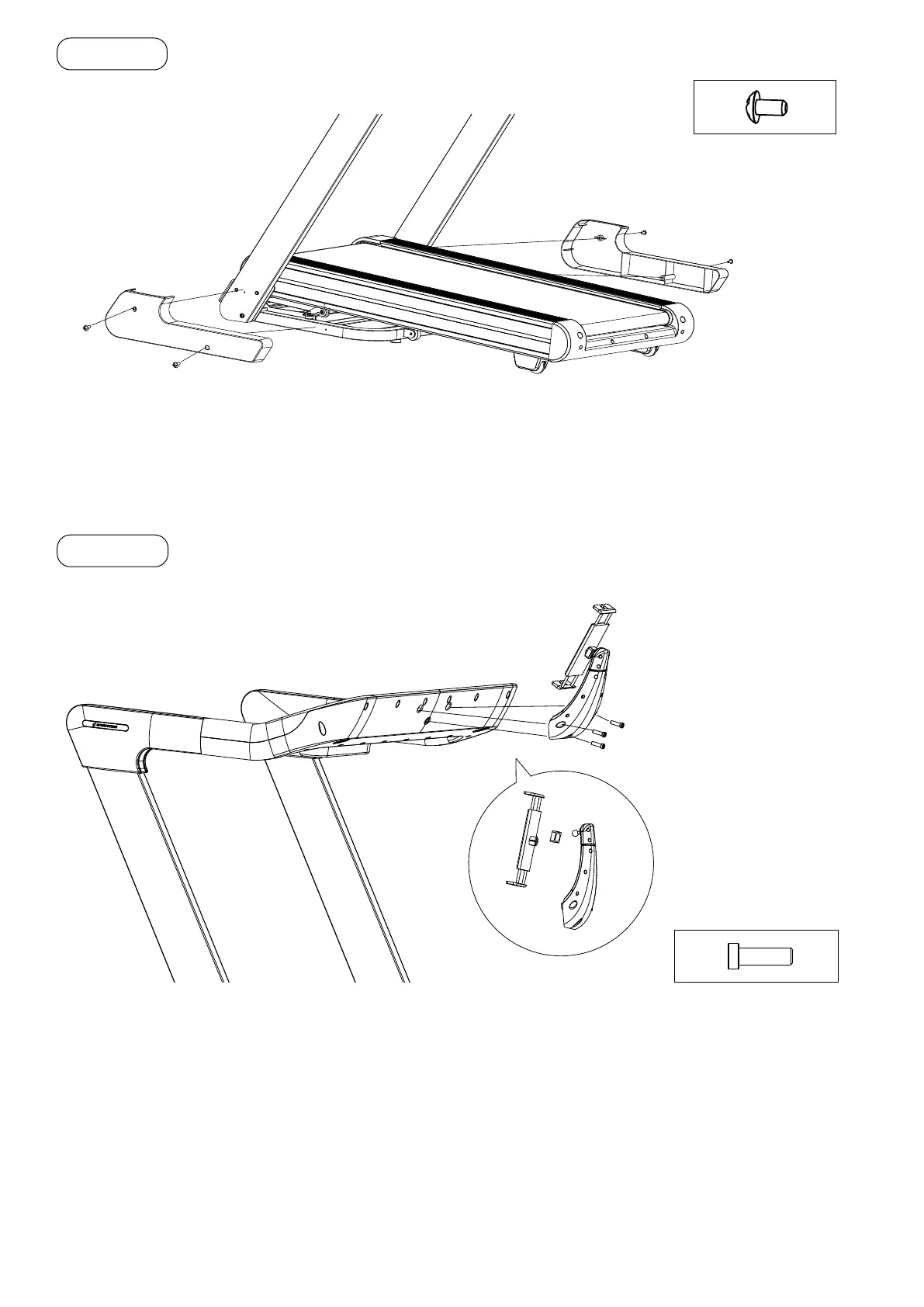

ÉTAPE 5
• Placez les deux couvercles en plastique E à la base des tubes de support.
• Fixez les couvercles à l‘aide des vis de fixation S5 (vis à tête cylindrique avec empreinte cruciforme
M5×10).
4 x S5
(E)
(E)
S5
S5
ÉTAPE 6
• Faites glisser l‘écrou pivotant du support de tablette sur la bille d‘adaptation du bras de support.
• Poussez la boule de l‘adaptateur du bras de support dans le logement de la boule du bras de support
jusqu‘à ce qu‘elle s‘enclenche.
• Serrez l‘écrou pivotant du support de tablette.
• Montez le support de tablette sur le panneau à l‘aide des trois vis de montage S7 (clé Allen, M8×25).
• Fixez le support de tablette au panneau à l‘aide des trois vis S7 (clé Allen, M8×25).
(F)
(B)
S7
3 x S7
