SPX FLOW TG GP58-80 - Flange Connections; TG GP2-25 to TG GP6-40; TG GP15-50 to TG GP360-150

zb
zb
am
ad
ac
ab
aa
øak
zb
zb
am
ad
ac
ab
aa
ad
øak
TG GP58-80/
TG GP360-150ø
TG GP15-50/
TG GP23-65
TG GP2-25 TG GP3-32 TG GP6-40
aa 25 32 40
ab 65 76 84
ac PN16 85 100 110
ac PN20 79.5 89 98.5
ad PN16 115 140 150
ad PN20 110 120 130
ak PN16 4xd14 4xd18 4xd18
ak PN20 4xd16 4xd16 4xd16
am PN16 30 32 32
am PN20 30 32 33
zb 190 220 200
TG GP15-50 TG GP23-65 TG GP58-80 TG GP86-100 TG GP120-100 TG GP185-125 TG GP360-150
aa 50 65 80 100 100 125 150
ab 100 118 135 153 153 180 212
ac PN16 125 145 160 180 180 210 241
ac PN20 120.6 139.7 152.5 190.5 190.5 216 241
ad 125 *) 145 *) 200 220 220 250 310
ak PN16 4xd18 4xd18 8xd18 8xd18 8xd18 8xd18 8xd23
ak PN20 4xd18 4xd18 4xd18 8xd19 8xd19 8xd22 8xd23
am 21 21 24 25 25 28 30
zb 125 125 160 180 180 200 240
71
A.0500.451 – IM-TGGP/07.02 EN (03/2016)

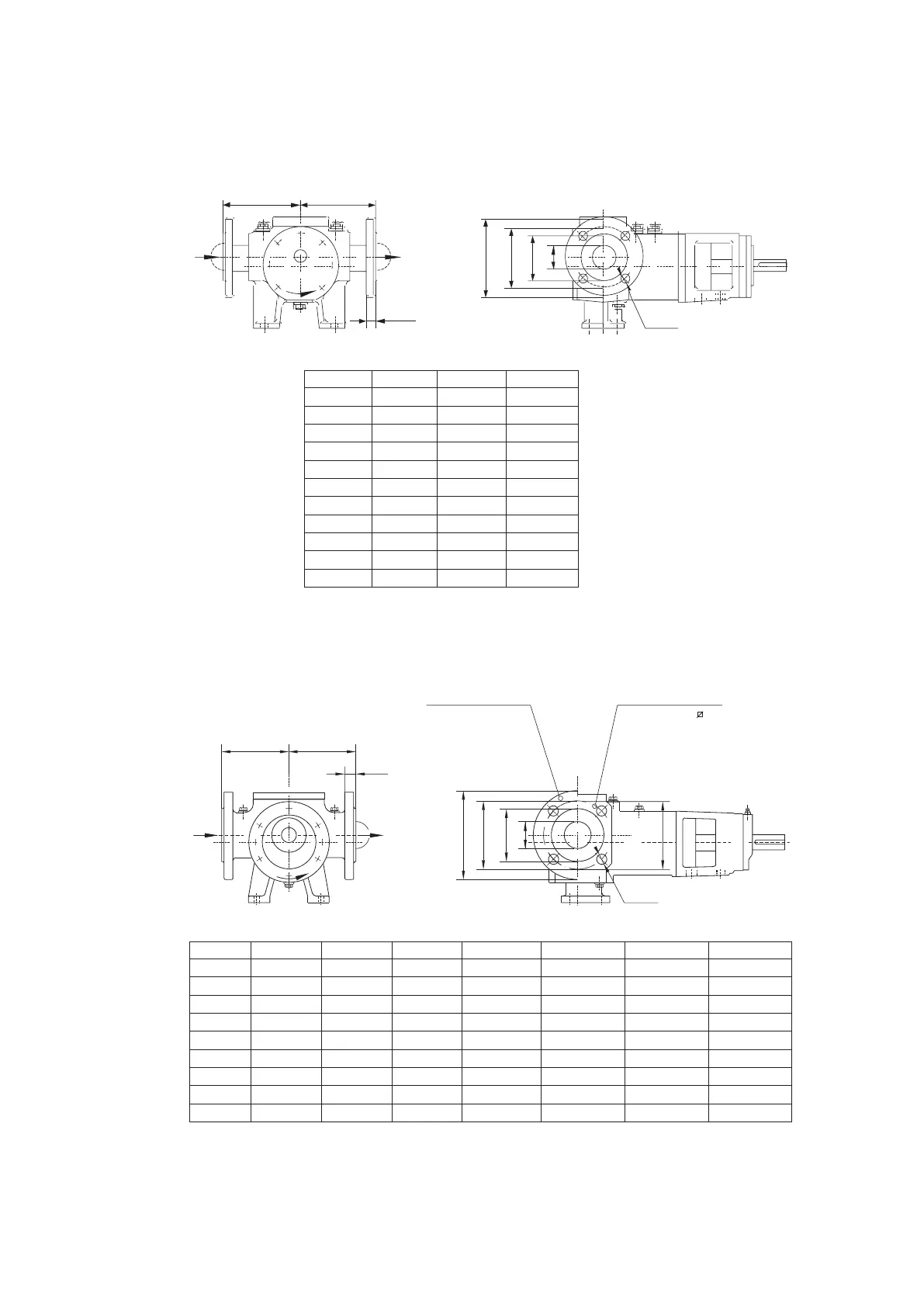

6.2 Flange connections
6.2.1 TG GP2-25 to TG GP6-40
6.2.2 TG GP15-50 to TG GP360-150
*) Square flanges instead of rounded flanges
