STA-RITE ALE - Pièces de Rechange

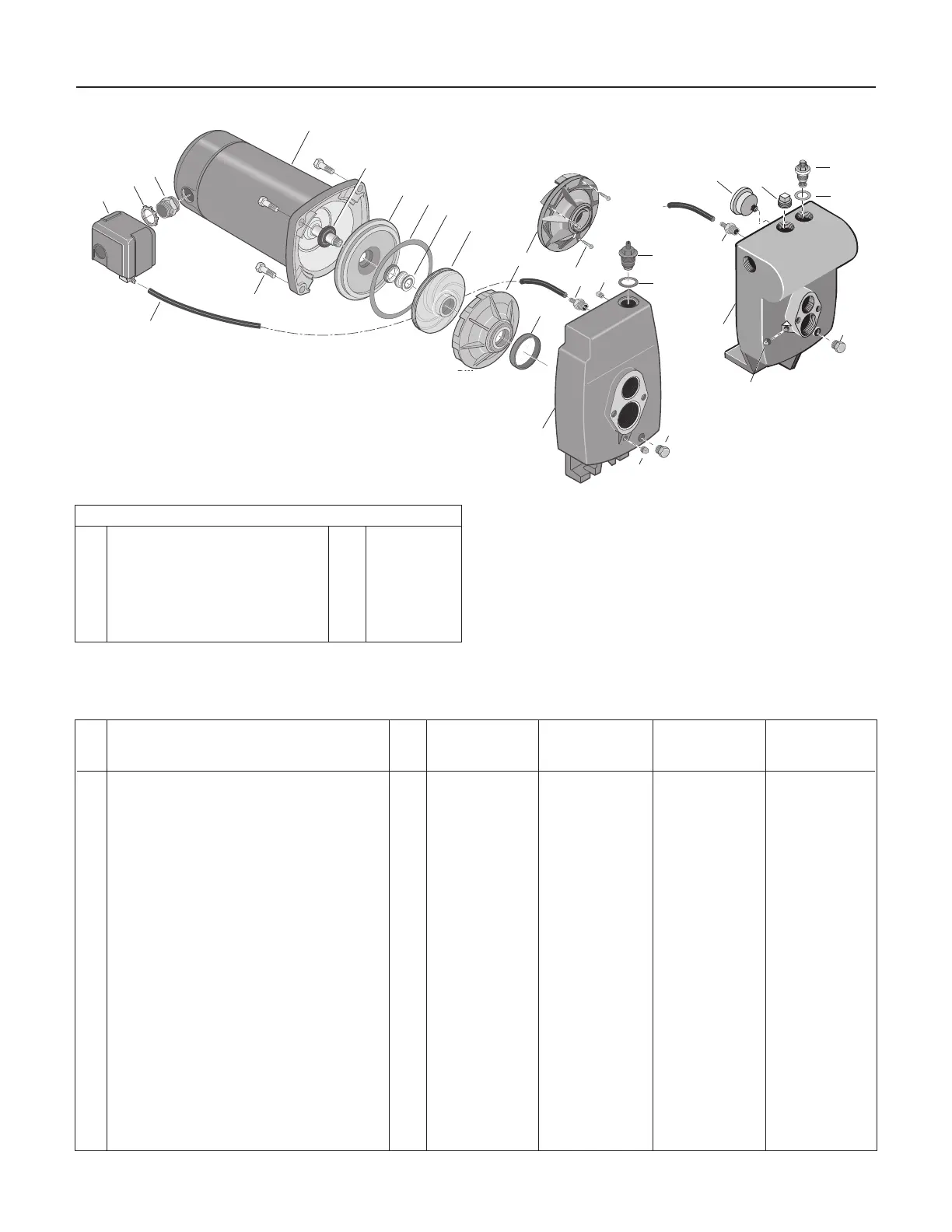

Pièces de rechange 21
1
2
3
4
5
6
8
14
13
15
10
10
14
11
21
17
18
19
20
2341 0396 rev.
9
12
22
23
11
13
12
Diffuser
(FSL/FL
Series)
Diffuser
(AL Series)
7
AL
Series
FSL/FL
Series
16
16
FSLCH-L FSLDH-L
FLC-L FLD-L ALE-30L ALF-30L
Réf. Designation Qté 1/2 ch 3/4 ch 1 ch 1-1/2 ch
1 Moteur 1 A100CLL A100DLL A100ELL A100FLL
2 Déflecteur d’eau 1 17351-0009 17351-0009 17351-0009 17351-0009
3 Plaque d’étanchéité 1 N3-1043P N3-1043P L3-10 L3-10
4 Joint de plaque d’étanchéité 1 N20-35 N20-35 C20-21 C20-21
5 Joint de l’arbre 1 U109-6A U109-6A U109-6A U109-6A
6 Impulseur 1 J105-40P J105-86P J105-85P J105-22PA
7 Diffuseur 1 L1-25P L1-48P L1-47P L1-23P
8 Vis diffuseur 3 – – U30-489SS U30-489SS
9 Joint torique du diffuseur 1 L21-1 L21-1 L21-1 L21-1
10 Raccord cannelé droit 1 U111-211T U111-211T U111-211T U111-211T
11 Bouchon de fileté de 1/8 po 1 U78-56ZPS U78-56ZPS U78-56ZPS U78-56ZPS
12 Vanne de régulation 1 01322 01322 L262-5P L262-5P
13 Joint du vanne de régulation 1 L20-39 L20-39 L20-40 L20-40
14 Bouchon de vidange U78-941ZPV U78-941ZPV U78-941ZPV U78-941ZPV
15 Bouchon d’amorçage fileté 1 U78-959T U78-959T – –
16 Corps de la pompe 1 L76-44 L76-44 L76-20 L76-20
17 Tube du manostat 1 U37-672P U37-672P U37-672P U37-677P
• Raccord cannelé coudé 1 – – U111-212T U111-212T
18 Manostat 1 U217-1202 U217-1202 U217-1216• U217-1217•
19 Écrou 1 U36-112ZP U36-112ZP U36-112ZP U36-112ZP
20 Raccord 1 L43-5C L43-5C L43-5C L43-5C
21 Vis à chapeau de 3/8-16 x 1-1/2 po de long 4 U30-75ZP U30-75ZP U30-75ZP U30-75ZP
22 Manomètre – – U239-3 U239-3
23 Bouchon de fileté de 1/2 po 1 _ _ U78-61GPS U78-61GPS
Liste des pièces de rechange – pompes en fonte à éjecteur
NÉCESSAIRES :
De joints et de bagues d’étanchéité 1 PP1500
De révision : 1/3 et 1/2 ch 1 PP1560
De révision : 3/4 de ch 1 PP1565
De révision : 1 ch 1 PP1566
De révision : 1-1/2 ch 1 PP1564
De manomètre 1 PP2102
De manocontacteur 1 PP2151
• Pièces non illustrées.
Série FSL/FL
Diffuseur
(Série FSL/FL)
Diffuseur
(Série AL)
Série AL
