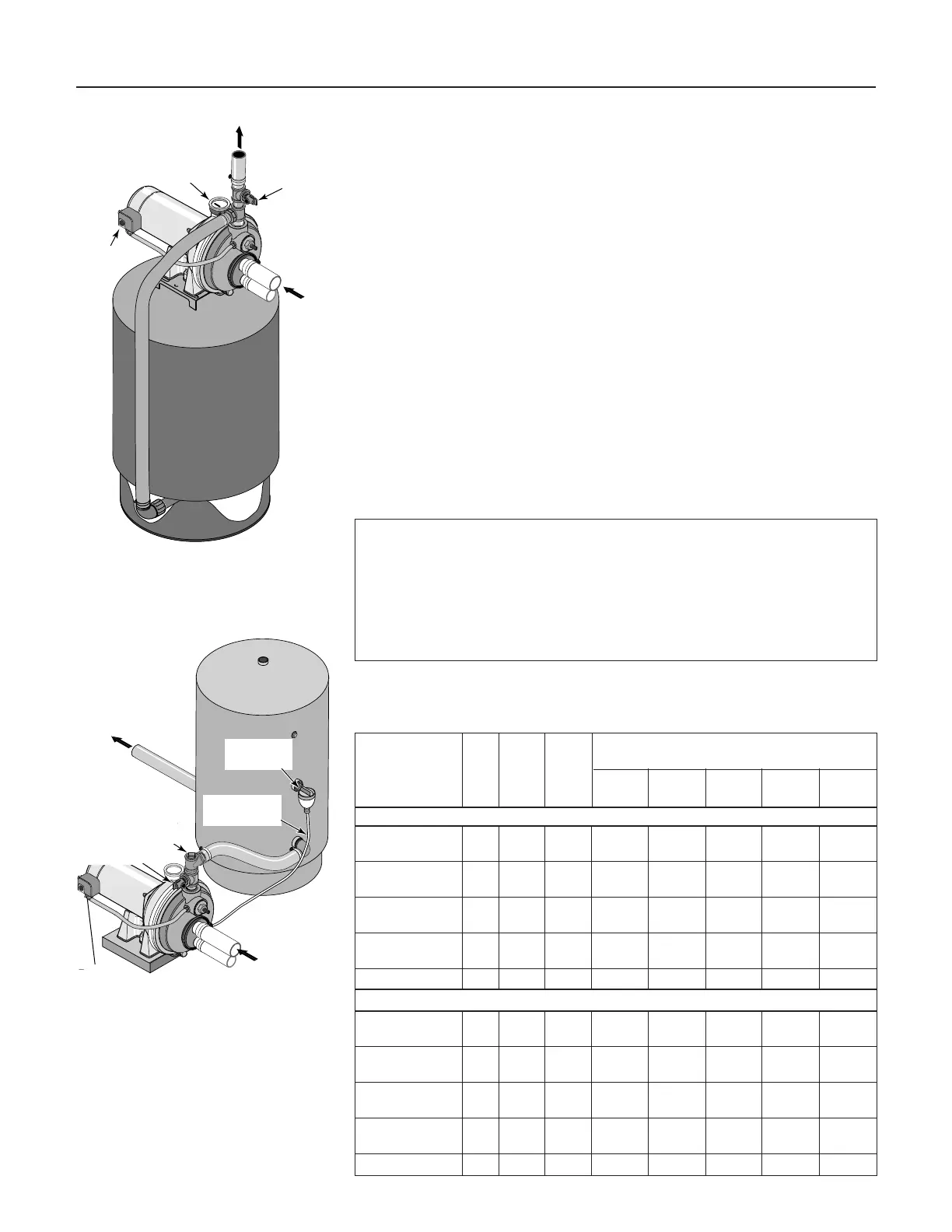

Figura 6 : Conexión de tanque de
precarga
Figura 7: Conexión para tanque
estándar
Tabla I: Cuadro de cableado - Cables y Tamaños de Fusibles
Recomendados
CONEXIÓN DE TANQUE DE PRE-CARGA (Figura 6)
Si su sistema utiliza un tanque Con-Aire® (precargado), éste debería conectarse a la
bomba siguiendo las indicaciones de la figura 6. La válvula de alivio debe poder
hacer pasar toda la capacidad de la bomba a una presión de 100 PSI.
Verifique la pre-carga de aire en el tanque con un medidor de aire para neumáticos;
la pre-carga se mide cuando no haya presión de agua en el tanque. Desconecte la
bomba de la fuente de alimentación y drene el tanque antes de verificar la pre-carga.
Su nueva bomba tiene un interruptor de 30/50 PSI; por lo tanto la presión de pre-
carga del tanque debería estar a 28 PSI, es decir a 2 PSI menos que el ajuste de cierre
del interruptor de presión de la bomba.
No se requiere control de volumen de aire (CVA) para un tanque de pre-carga; el ori-
ficio de CVA de 1/8" NPT, situado en el cuerpo de la bomba, debería taparse.
CONEXIÓN PARA TANQUE ESTÁNDAR (Figura 7)
Si su sistema utiliza un tanque estándar, conéctelo a la bomba siguiendo las indica-
ciones de la Figura 7. La válvula de alivio utilizada con un tanque estándar debe
poder hacer pasar toda la capacidad de la bomba a una presión de 75 PSI.
Conecte el tubo de control de volumen de aire (CVA) al orificio de CVA de 1/8" NPT,
situado en el cuerpo de la bomba. Extienda la tubería desde ese orificio hasta el con-
trol de volumen de aire, montado en el tanque. Para más información, vea las
instrucciones suministradas con el tanque y el CVA antedichos.
Fusible
Distancia en pies (metros);
de
Calibre del cable AWG (mm
2
)
Carga Deri-
0-100 101-200 201-300 301-400 401-500
Modelo HP
Máxima vación
(0-30) (31-61) (62-91) (92-122) (123-152)
115 Voltios:
ALB, BBLB 1/3 9.4 15 14(2) 10(5.5) 10(5.5) 6(14) 6(14)
HLB, PLB 1/3 9.4 15 14(2) 10(5.5) 10(5.5) 6(14) 6(14)
ALC, FSLC, PLC 1/2 9.4 15 14(2) 10(5.5) 10(5.5) 6(14) 6(14)
BBLC, HLC 1/2 12.2 20 12(3) 10(5.5) 8(8.4) 6(14) 6(14)
ALD, FSLD, PLD 3/4 12.2 20 12(3) 10(5.5) 8(8.4) 6(14) 6(14)
BBLD, HLD 3/4 14.8 20 12(3) 8(8.4) 6(14) 6(14) 4(21)
ALE, PLE 1 14.8 20 12(3) 8(8.4) 6(14) 6(14) 4(21)
BBLE, HLE 1 19.2 25 10(5.5) 8(8.4) 6(14) 4(21) 4(21)
ALF, PLF 1-1/2 19.2 25 10(5.5) 8/8.4) 6(14) 4(21) 4(21)
230 Voltios:
ALB, BBLB 1/3 4.7 15 14(2) 14(2) 14(2) 14(2) 12(3)
HLB, PLB 1/3 4.7 15 14(2) 14(2) 14(2) 14(2) 12(3)
ALC, FSLC, PLC 1/2 4.7 15 14(2) 14(2) 14(2) 14(2) 12(3)
BBLC, HLC 1/2 6.1 15 14(2) 14(2) 14(2) 12(3) 12(3)
ALD, FSLD, PLD 3/4 6.1 15 14(2) 14(2) 14(2) 12(3) 12(3)
BBLD, HLD 3/4 7.4 15 14(2) 14(2) 14(2) 12(3) 10(5.5)
ALE, PLE 1 7.4 15 14(2) 14(2) 14(2) 12(3) 10(5.5)
BBLE, HLE 1 9.6 15 14(2) 14(2) 12(3) 10(5.5) 10(5.5)
ALF, PLF 1-1/2 9.6 15 14(2) 14(2) 12(3) 10(5.5) 10(5.5)
Sellado de Juntas de Tubería
Utilice solamente cinta de teflón o compuestos para enchufes a base de teflón
para todas las conexiones de rosca a la bomba. No use compuestos de burlete
para tuberías en bombas de plástico: estos pueden reaccionar con los compo-
nentes de plástico de la bomba. Asegúrese de que todos los burletes en la tuberías
de aspiración sean impermeables y herméticos.
Si la tubería de aspiración aspira
aire, la bomba no podrá sacar agua del pozo.
Interruptor
de presión
Medido de presión y
tapón para cebar
Al Sistema
Doméstico de Agua
Válvula de
alivio
Del
pozo
Control del vol-
umen de aire
Tubo de control
del volumen de
aire
Válvula de alivio
Del pozo
Interruptor de
presión
“T” y Tapón
para Cebar
Al Sistema
Doméstico de Agua
