ostruiti o scolorimenti. Accertarsi che il raccordo
all’estremità inferiore si muova liberamente.
Sostituirla ove del caso.

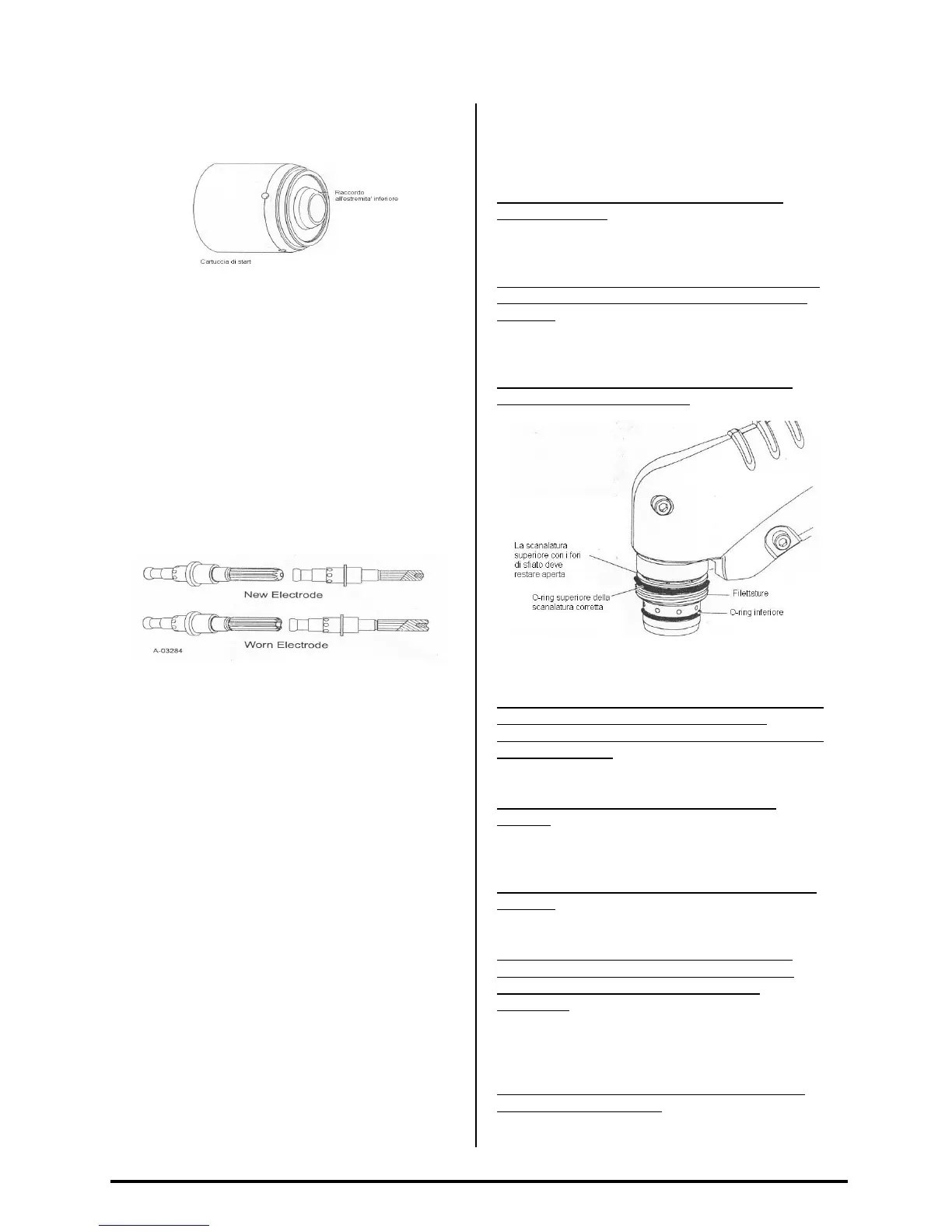

5. Estrarre l’elettrodo direttamente dal corpo torcia.
Verificare che la faccia dell’elettrodo non presenti
un’usura eccessiva facendo riferimento alle figure
di seguito.
6. Rimontare l’elettrodo spingendolo direttamente
nel corpo torcia finché non scatta in posizione.
7. Rimontare la cartuccia di start e la punta
desiderate nel corpo torcia.
8. Serrare manualmente la shield cup finché non è
alloggiata nel corpo torcia. Se si percepisce una
certa resistenza nel momento in cui si monta la
shield cup, prima di procedere verificare le
lettature.
GUIDA ALLA RISOLUZIONE DEI GUASTI
Questa sottosezione descrive come procedere alla
risoluzione dei guasti nel caso in cui occorra
smontare la torcia ed eseguire misurazioni
elettroniche. Tali procedure sono utili per risolvere
molti problemi comuni che possono manifestarsi
con questo tipo di torcia.
COME UTILIZZARE LA GUIDA
Le informazioni fornite di seguito intendono aiutare
il cliente/l’operatore a stabilire le cause più
probabili di vari sintomi. La guida è strutturata
come segue:
X. Sintomo (in grassetto)
Eventuali istruzioni particolari (in testo normale)
1. Causa (in corsivo)
a. Controllo/soluzione (in testo sottolineato)
Individuare il sintomo, consultare le cause (le
cause sono elencate partendo dalle più frequenti),
quindi le soluzioni. Effettuare le riparazioni del
caso ricordandosi di controllare che l’aggancio sia
perfettamente funzionante dopo gli eventuali
interventi eseguiti.
Risoluzione dei guasti:
A. La fiamma pilota della torcia non si accende
quando si attiva l’interruttore della torcia
1. Led rosso reset sempre acceso
a. Verificare che la shield cup sia montata in
maniera corretta.
2. O-ring superiore sulla testa della torcia in
posizione non corretta
a. Smontare la shield cup dalla torcia; verificare la
posizione dell’O-ring superiore. Correggerla ove
del caso.
3.Interruttore della torcia o sicurezza torcia
malfunzionante
a. Verificare la continuità dell’interruttore della
torcia e della sicurezza torcia.
4. Componenti della torcia malfunzionanti
a. Ispezionare i componenti della torcia e sostituirli
ove del caso. Consultare la Sezione 10.9,
Ispezione e sostituzione dei componenti soggetti a
usura della torcia.
5. Pressione del gas troppo bassa
a. Impostare la pressione operativa del gas
corretta.
6. Componenti malfunzionanti nel gruppo torcia e
conduttori
a. Ispezionare i gruppi della torcia e sostituirli ove
del caso.
7. Componenti malfunzionanti nell’impianto
a. Restituire per la riparazione o richiedere un
intervento di assistenza da parte di un tecnico
qualificato conformemente al Manuale di
assistenza.
B. La torcia non taglia
1. Torcia non collegata correttamente
all’alimentatore
a. Verificare che il cavo torcia sia correttamente
collegato all’alimentatore.
